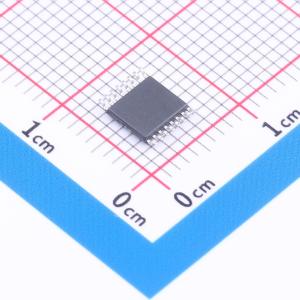

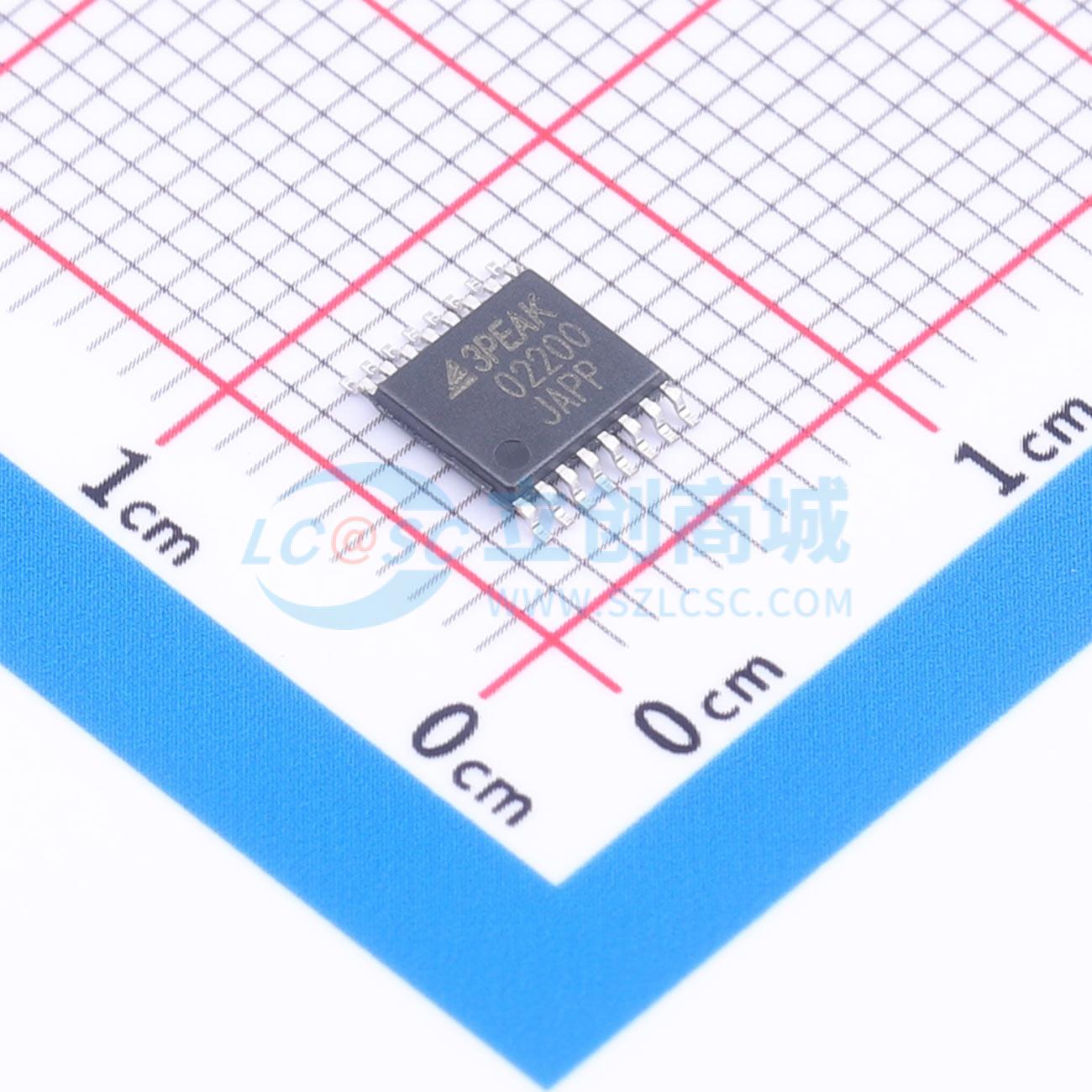

TPC502200-TS3R-S
12位8通道SAR ADC，带I2C接口
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPC502200-TS3R-S
- 商品编号
- C51933530
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.144克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 12 | |
| 采样率 | 50kHz | |
| 通道数 | 8 | |
| 工作电压 | 2.7V~5V | |
| 接口类型 | I2C | |
| 差分输入 | 是 | |
| 积分非线性 | 0.4LSB | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | 72dB | |
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | 3.4MHz；400kHz；100kHz | |
| 基准电压源 | 内置；外置 | |
| ADC架构 | SAR | |
| 静态电流 | 210uA | |
| 功能特性 | 多路复用器 | |
| 微分非线性 | 0.3LSB |
商品概述
TPC502200是一款12位模数转换器，该器件支持通过多路复用器配置控制的8通道输入，具备内部基准电压源，同时支持外部基准电压源。该器件采用串行I²C接口，其两线式接口使其适用于同一信号总线上的多器件应用或需要隔离的应用。该器件提供TSSOP-16封装。
商品特性
- 12位SAR ADC，带I²C接口
- 单极性差分模拟输入参考
- 内部2.5V基准电压源
- 支持外部基准电压源
- I²C接口支持标准、快速和高速模式
- TSSOP16封装
- 宽工作温度范围：-40°C 至 +125°C
应用领域
- 数据采集
- 仪器仪表
- 工业测量与控制
- 自动测试设备
- 电源电压监测
