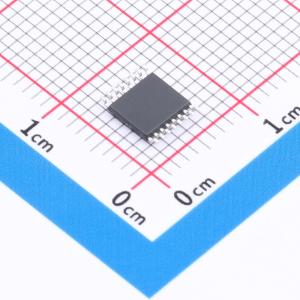

温馨提醒：图片仅供参考，商品以实物为准
TPAFE51716H-TS3R
16位单通道带集成模拟前端的ADC，支持双极性输入，具备高集成度、灵活接口和诊断功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPAFE51716H-TS3R
- 商品编号
- C51933537

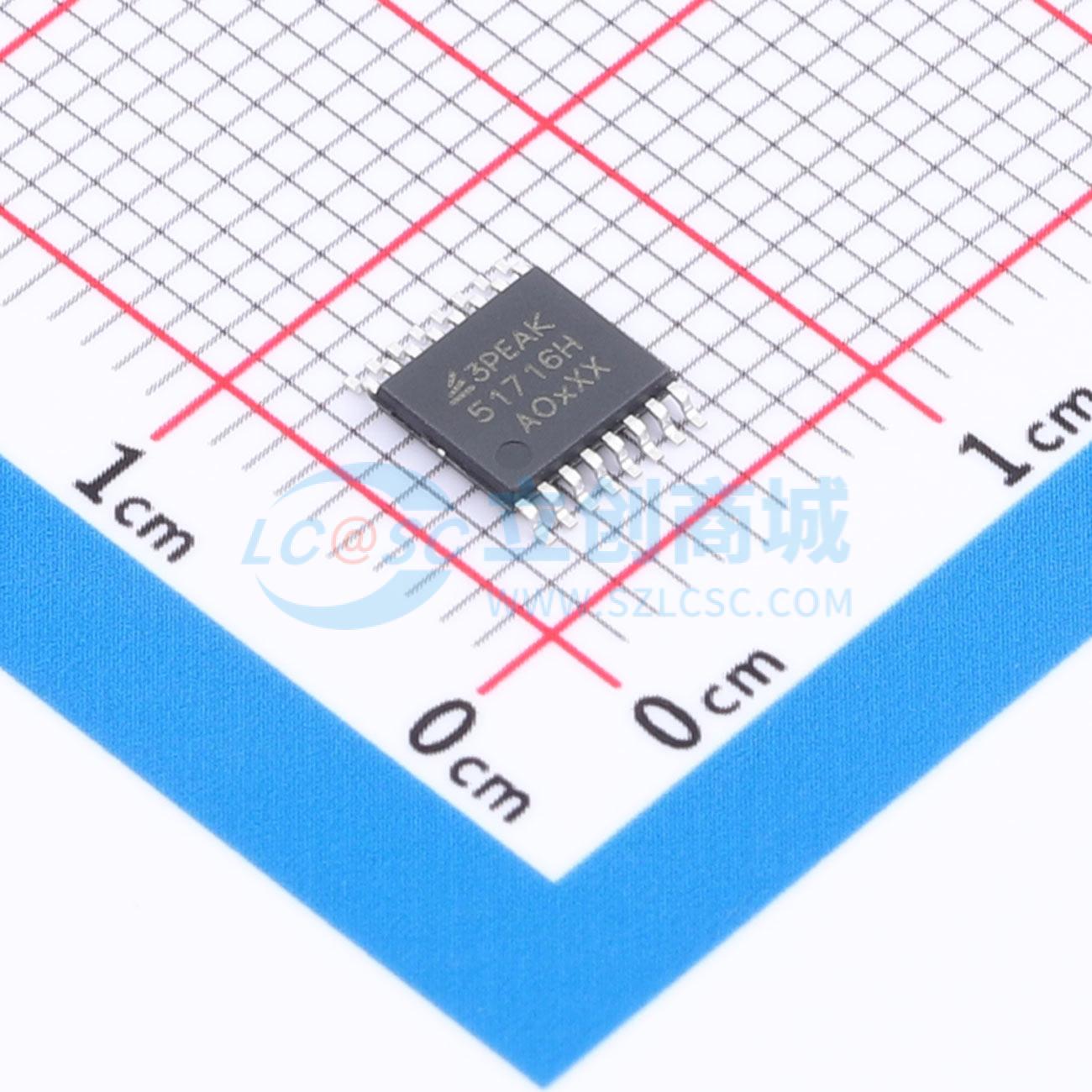

- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 2.31克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 双极性输入 |
商品概述
TPAFE51716H是一款基于逐次逼近寄存器（SAR）模数转换器（ADC）的单通道、16位、1 MSPS采样系统。TPAFE51716H高度集成了每个通道的模拟前端，包括输入过压钳位、1 MΩ输入阻抗、可编程增益放大器（PGA）、有源低通滤波器和ADC驱动器。带缓冲的内部精密低漂移基准使该器件适用于紧凑的数据采集解决方案。数字接口支持通过SPI兼容串行接口与各种主机控制器进行通信，并支持多个器件的菊花链连接。
TPAFE51716H可以处理真正的双极性单端±12.288 V、±10.24 V、±6.144 V、±5.12 V、±3.072 V、±2.56 V，单极性单端0 V - 12.288 V、0 V - 10.24 V、0 V - 6.144 V、0 V - 5.12 V，以及真正的双极性全差分±12.288 V、±10.24 V、±6.144 V、±5.12 V输入信号，采用单5 V模拟电源供电。1 MΩ的高输入阻抗简化了模拟输入设计，该器件可以直接连接到传感器。模拟输入过压保护可使器件承受高达±30 V的电压。该器件提供简单的SPI兼容串行接口，还支持多个器件的菊花链连接。
该器件集成了各种诊断功能，以提高系统的鲁棒性，如模拟输入开路检测、报警以及读写数据和寄存器的CRC错误检查。
TPAFE51716H采用TSSOP 5x4.4 - 16封装，工作温度范围为 -40°C至 +125°C。
商品特性
- 带集成模拟前端的16位单通道ADC
- 吞吐量为1 MSPS的采样率
- 独立可编程通道输入
- 真正的双极性单端：±12.288 V、±10.24 V、±6.144 V、±5.12 V、±3.072 V、±2.56 V；单极性单端：0 V - 12.288 V、0 V - 10.24 V、0 V - 6.144 V、0 V - 5.12 V
- 真正的双极性全差分：±12.288 V、±10.24 V、±6.144 V、±5.12 V
- 可配置的模拟带宽：15 kHz、35 kHz或376 kHz
- 电源
- 单模拟电源：5 V
- 数字电源：1.71 V至5 V
- 高度集成的模拟前端
- 1 MΩ模拟输入阻抗
- 可编程增益放大器
- 模拟低通滤波器
- 内部精确基准和基准缓冲器
- 带±7 kV ESD的±30 V模拟输入过压钳位保护
- 灵活的数字和接口
- 与SPI兼容的串行接口
- 菊花链功能
- 集成诊断功能
- 支持手动或自动模式的模拟输入开路检测
- 可选的循环冗余校验（CRC）错误检查
- 报警功能
- 典型性能
- 微分非线性（DNL）：±0.5 LSB
- 积分非线性（INL）：±1 LSB
- 信噪比（SNR）：90 dB
- 信纳比（SINAD）：90 dB
- 总谐波失真（THD）：−103 dB
- 封装：TSSOP16封装
- 宽工作温度范围：−40°C至 +125°C
应用领域
- 模拟输入模块
- 伺服系统
- 通道间隔离的数据采集
