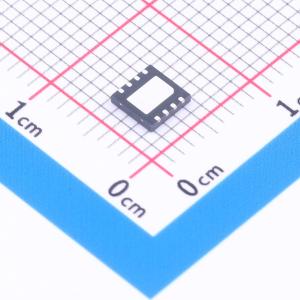

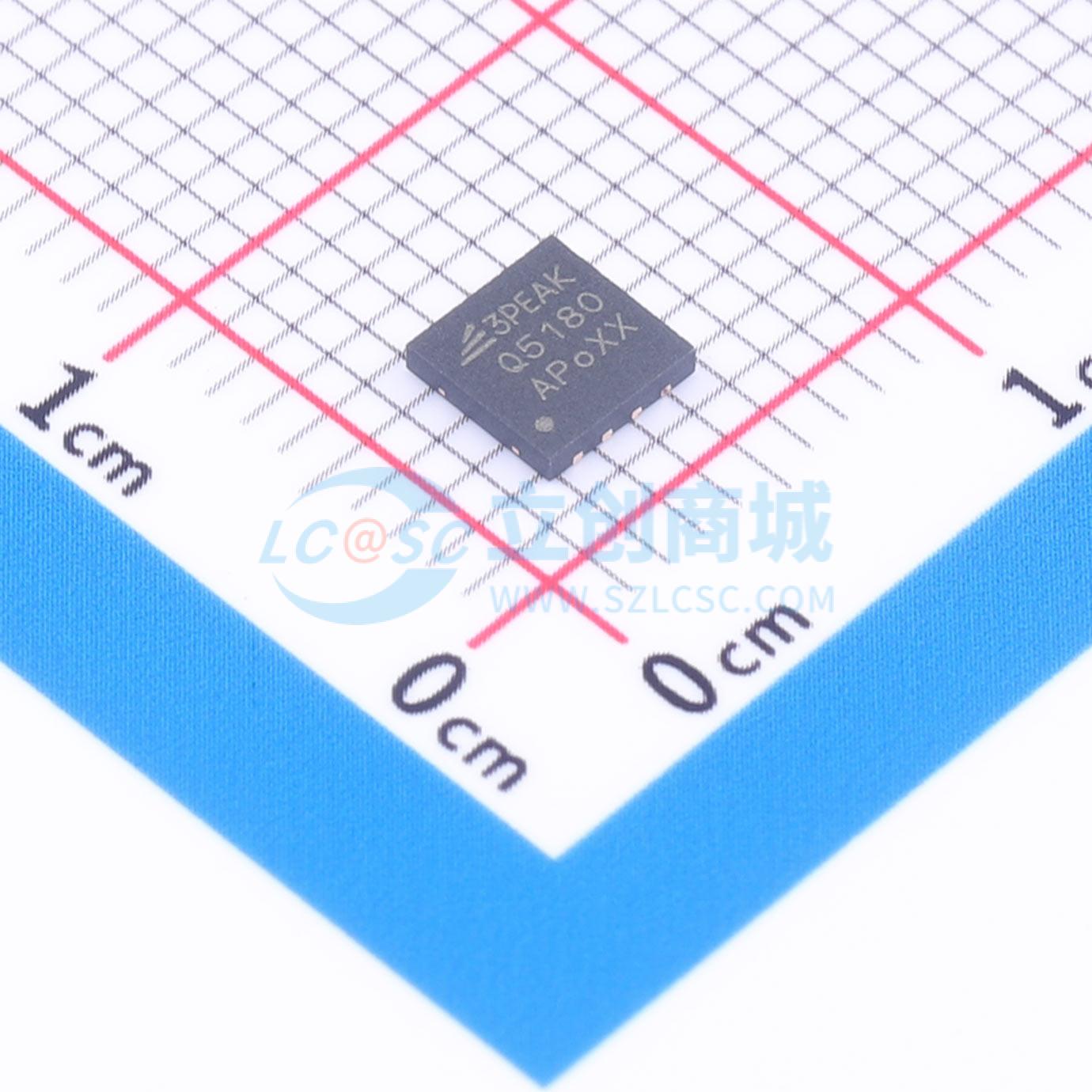

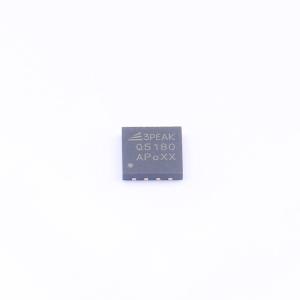

温馨提醒：图片仅供参考，商品以实物为准
TPQ5180-DFMR-S
4.5V~75V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPQ5180-DFMR-S
- 商品编号
- C51933538
- 商品封装
- DFN-8(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.956克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | - | |
| 工作电压 | 4.5V~75V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 12kHz~350kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 反激式 | |
| 静态电流(Iq) | 350uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 可调软启动；过流保护；打嗝限流 |
商品概述
TPQ5180 是一款原边调节反激转换器，在 4.5 V 至 75 V 的宽输入电压范围内具有高效率。隔离输出电压通过采样原边反激电压获得，无需光耦合器、电压基准或变压器的第三绕组进行输出电压调节。高度集成化设计实现了简单、可靠且高密度的解决方案，仅有一个元件跨越隔离屏障。边界导通模式开关支持紧凑的磁性元件解决方案，并提供优于 ±1.5% 的负载和线路调节性能。集成的 100-V 功率 MOSFET 可提供高达 7 W 的输出功率，并为线路瞬态提供增强的余量。 该转换器简化了隔离式 DC/DC 电源的实现，并提供可选功能以针对目标终端设备优化性能。输出电压通过一个电阻设定，而一个可选电阻可通过抵消反激二极管压降的热系数来提高输出电压精度。其他功能包括内部固定或外部可编程软启动、用于提高效率的可选偏置电源连接、带迟滞的精密使能输入用于可调线路欠压锁定、打嗝模式过载保护以及具有自动恢复功能的热关断保护。 TPQ5180 采用 DFN4x4-8 封装。
商品特性
- 4.5 V 至 75 V 输入电压
- ±1.5% 输出调节精度
- 可选 VOUT 温度补偿
- 集成 100-V， 0.4-Ω 功率 MOSFET
- 6-ms 内部或可编程软启动
- 可调输入欠压锁定保护
- 打嗝模式过流故障保护
- 输出电压调节无需光耦或变压器辅助绕组
- 重载时工作在边界导通模式的准谐振开关
- 外部偏置选项以提高效率
- 提供 DFN4X4-8 封装
应用领域
- 隔离现场变送器和执行器
- 隔离电源模块
- IGBT 和 SiC 栅极驱动电源
- 楼宇自动化 HVAC 系统
