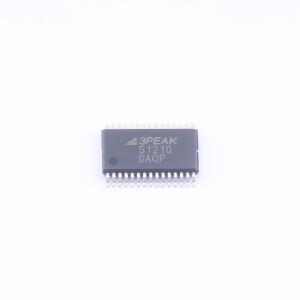

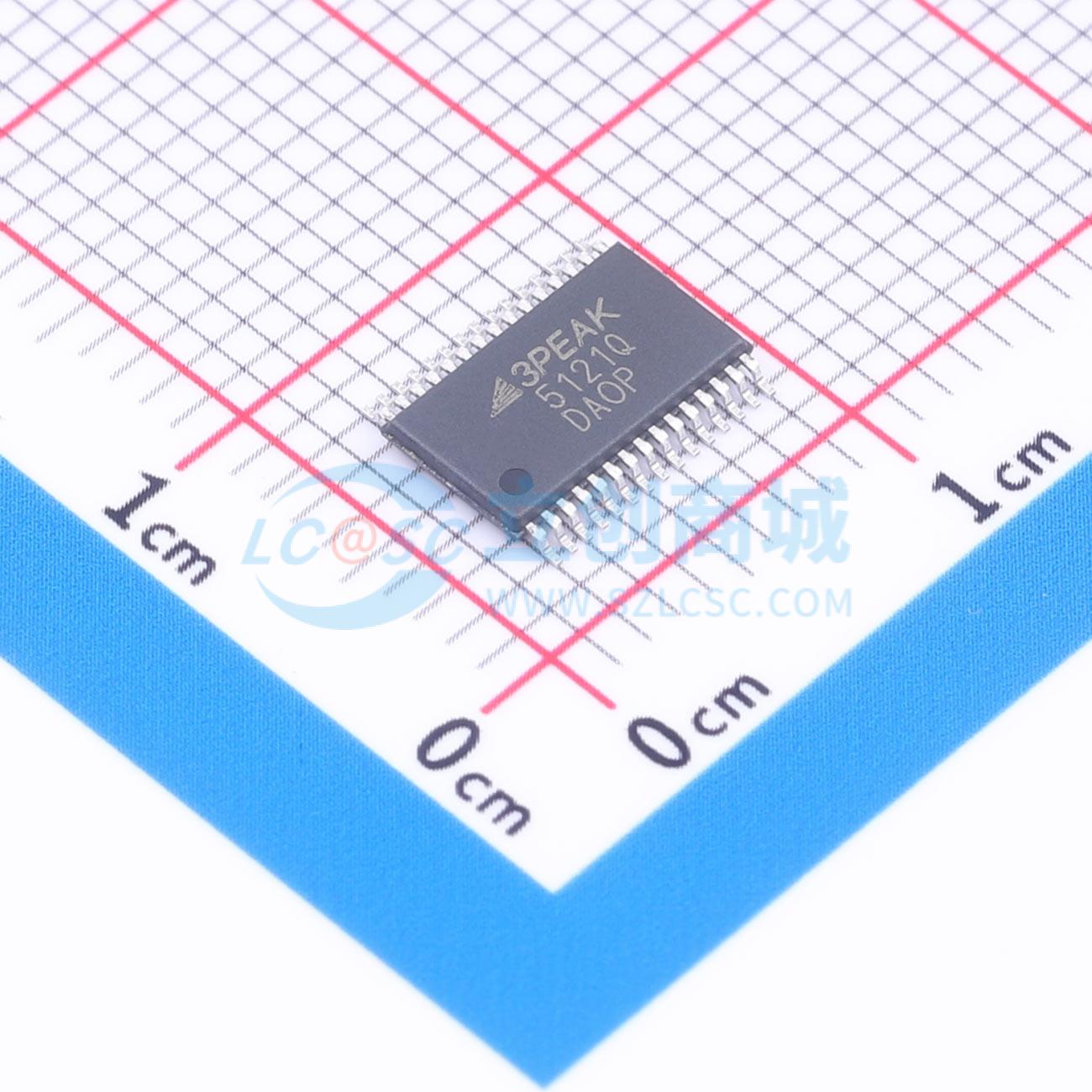

TPC5121Q-TS8R-S
低功耗多通道SAR模数转换器，宽电源范围，适用于汽车和数据采集系统
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPC5121Q-TS8R-S
- 商品编号
- C51933524
- 商品封装
- TSSOP-30
- 包装方式
- 编带
- 商品毛重
- 2.35克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 12 | |
| 采样率 | 1MHz | |
| 通道数 | 8 | |
| 工作电压 | 2.7V~5.25V | |
| 接口类型 | SPI | |
| 差分输入 | 否 | |
| 积分非线性 | 0.5LSB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 信噪比 | 70dB | |
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | 20MHz | |
| 基准电压源 | 外置 | |
| ADC架构 | SAR | |
| 功能特性 | 多路复用器 | |
| 微分非线性 | 0.5LSB |
商品概述
TPC5121Q 包含一个基于电容的逐次逼近寄存器模数转换器，其内置采样保持功能。该器件具有 8 个单端输入通道。器件支持从 2.7 V 到 5.25 V 的宽模拟电源电压范围。极低的功耗使其适用于电池供电和隔离电源应用。1.7 V 至 5.25 V 的宽输入/输出电源电压范围便于与最常用的数字主机实现无缝接口。串行接口由 CS 和 SCLK 控制，便于与微处理器和数字信号处理器连接。输入信号在 CS 下降沿时采样。它使用 SCLK 进行转换、串行数据输出和读取串行数据。该器件允许对预选通道进行自动排序，或手动选择下一个转换周期的通道。它提供两个软件可选的输入范围（0 V 至 VREF 和 0 V 至 2×VREF）、可单独配置的通用输入/输出端口以及每个通道两个可编程报警阈值。这些特性使其适用于大多数数据采集应用。该器件提供有效的关断功能，这在器件以较低转换速度运行时对于节省功耗极为有用。
商品特性
- 符合 AEC-Q100 汽车应用认证标准
- 等级 1：工作环境温度 -40°C ~ +125°C
- 8 通道 12 位逐次逼近寄存器模数转换器
- 输入范围：0 V ~ 2.5 V 和 0 V ~ 5 V
- 可编程超范围报警
- 1 MHz 采样率串行器件
- 通用输入/输出端口
- 低功耗串行外设接口兼容串行接口
- 紧凑型 TSSOP30 封装
- 工作温度：-40°C ~ +125°C
应用领域
- 汽车
- 状态监测
- 数据采集系统
