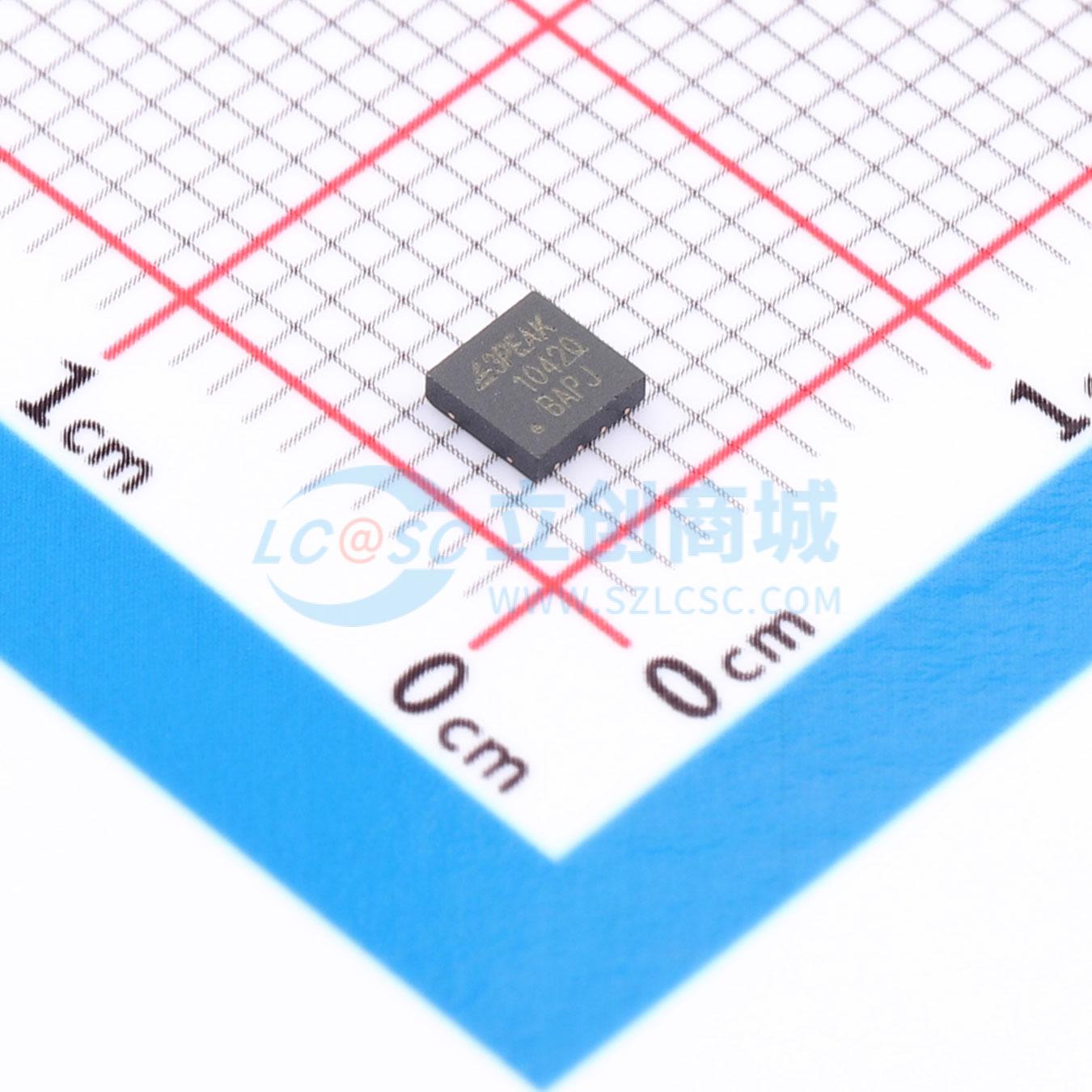

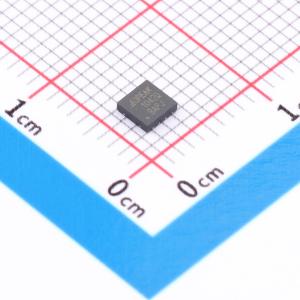

温馨提醒：图片仅供参考，商品以实物为准

TPT1042Q-DF6R-S

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: 3PEAK(思瑞浦)
商品型号: TPT1042Q-DF6R-S
商品编号: C51933498

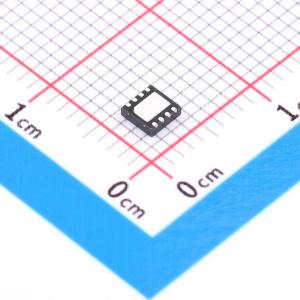

商品封装: DFN-8(3x3)
包装方式: 编带
商品毛重: 0.084克(g)

商品参数

	属性	参数值
	商品目录	CAN收发器

	属性	参数值
	功能特性	短路保护；唤醒功能；热关断保护；欠压保护；ESD保护；TXD占优超时；低功耗模式；总线故障保护；使能

商品概述

TPT1042 是一款符合 ISO11898 高速控制器局域网物理层标准的 CAN 收发器。该器件设计用于速率高达 5 Mbps 的 CAN FD 网络，在长距离和高负载网络中具有增强的时序裕量和更高的数据速率。该器件设计具有 -70V 至 +70V 的交叉布线、过压和接地丢失保护，过温关断功能，以及 -30V 至 +30V 的共模输入电压范围。TPT1042V 具有一个辅助电源输入，用于对输入引脚阈值和 RXD 输出电平进行 I/O 电平转换。该系列器件具有低电流待机模式，并支持 CAN 总线唤醒功能。此外，所有器件都包含多种保护功能，以增强器件和网络的鲁棒性。TPT1042 和 TPT1042V 提供 SOP8 和 DFN3X3-8L 封装，工作温度范围为 -40℃ 至 +125℃。

商品特性

符合 ISO 11898-2:2016 和 SAE J2284-1 至 SAE J2284-5 物理层标准
支持 CAN FD，数据速率高达 5 Mbps
传播延迟时间短，环路时间快
5V 电源供电，I/O 电压范围支持 2.8V 至 5.5V 的 MCU 接口
具有总线唤醒能力的超低电流待机模式
断电时对 CAN 总线呈理想无源状态
共模输入电压：±30 V
保护特性：IEC 61000-4-2 ESD 保护高达 ±15 kV
总线故障保护：±70 V
VCC 和 VIO（仅 V 型号）欠压保护
TXD 显性超时功能和总线显性超时功能
热关断保护
提供 SOP8 封装和无引线 DFN3X3 封装
通过 AEC-Q100 汽车应用认证，等级 1

应用领域

车身电子/照明
动力总成/底盘
信息娱乐/仪表盘
高级驾驶辅助系统/安全
