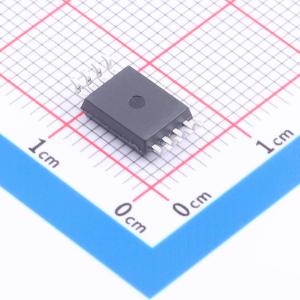

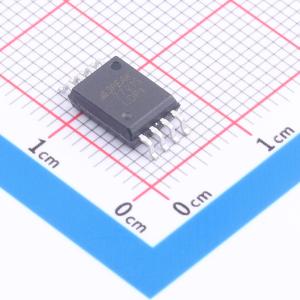

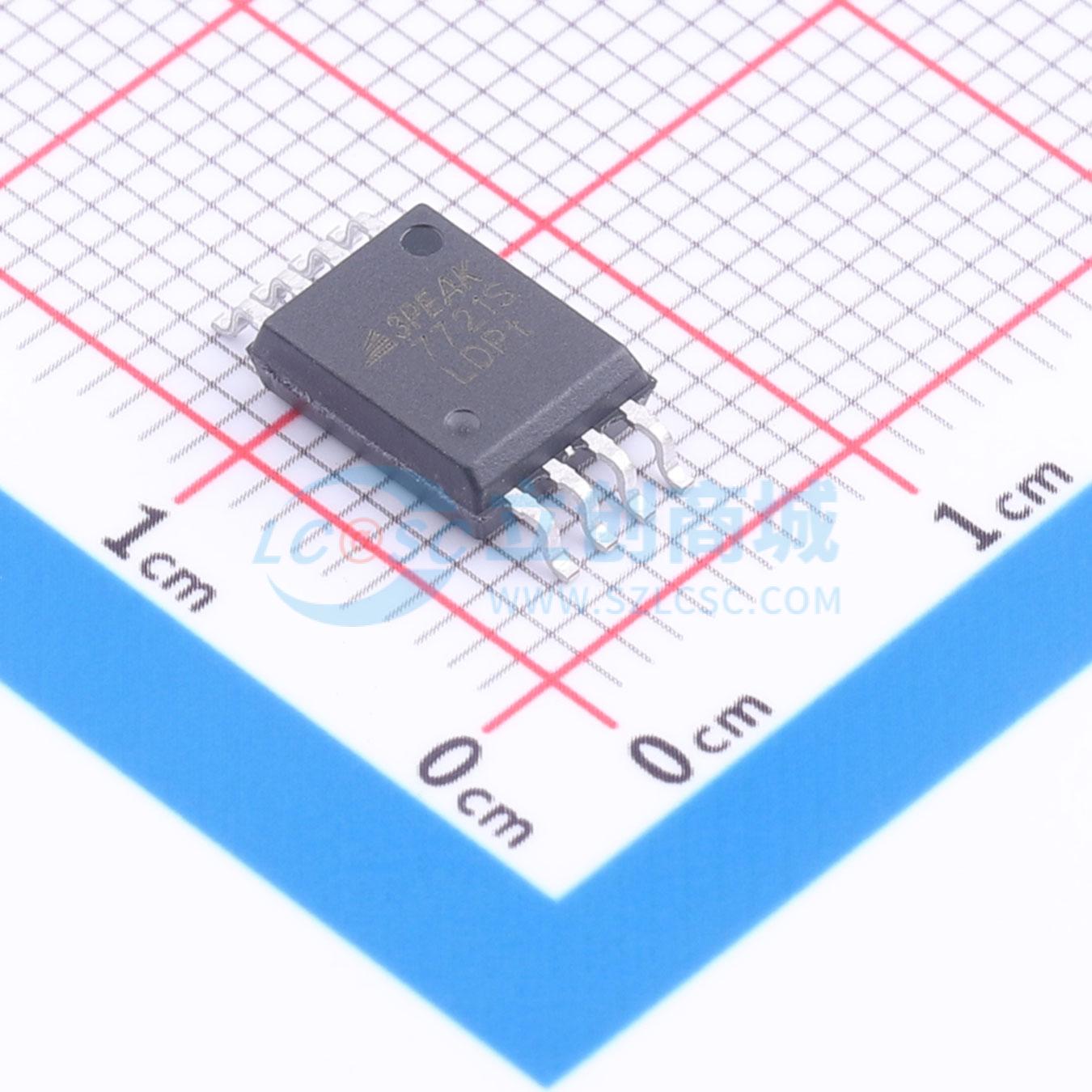

TPT7721-SOAR-S

TPT772x 器件是高性能、双通道增强型数字隔离器，符合 UL 1577 标准，具有 5000-VRMS（WSOP8、WSOP16）和 3750-VRMS（SOP8）的隔离等级。这些器件已获得 VDE、UL、CSA、TUV、CQC 和 CB 认证。该器件在低功耗下提供高可靠性和高性能的隔离数字输入与输出。每个隔离信号通道通过双层二氧化硅电容绝缘屏障进行隔离。TPT7720 器件的两个通道方向相同，而 TPT7721 器件的两个通道方向相反。当输入电源或信号丢失时，带后缀 F 的器件其失效安全默认输出为低电平，不带后缀 F 的器件则为高电平。通过创新的电路设计和优化的结构，TPT772x 器件的共模瞬态抗扰度和电磁兼容性得到了显著增强。TPT772x 系列提供 SOP8、WSOP8 和 WSOP16 封装，工作温度范围为 -40°C 至 +125°C。

• 150 Mbps 数据速率
• 5 kV RMS 隔离等级（WSOP）
• 典型静态 CMTI 为 ±200 kV/μs，典型动态 CMTI 为 ±150 kV/μs
• 低功耗，典型值 3 mA/通道 @1 Mbps
• 低传播延迟：典型值 12 ns
• 默认输出低电平（TPT772xF）和高电平（TPT772x）
• 宽温度范围：-40°C 至 +125°C
• SOP8、WSOP8 和 WSOP16 封装
• 强大的电磁兼容性
• 低辐射
• 系统级 ESD、EFT 和浪涌抗扰度
• 安全相关认证
• 符合 DIN VDE V 0884-17（IEC60747-17）的 VDE 认证
• 符合 UL 1577 标准，隔离等级为 5000-VRMS（WSOP16、WSOP8）和 3750-VRMS（SOP8）
• 符合 GB 4943.1 的 CQC 认证
• CSA、TUV 和 CB 认证

• 工业自动化
• 电机控制
• 电源
• 隔离接口与通用隔离
