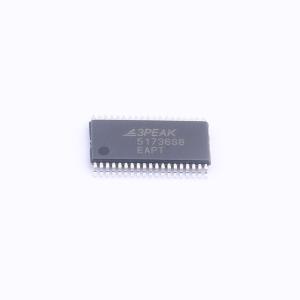

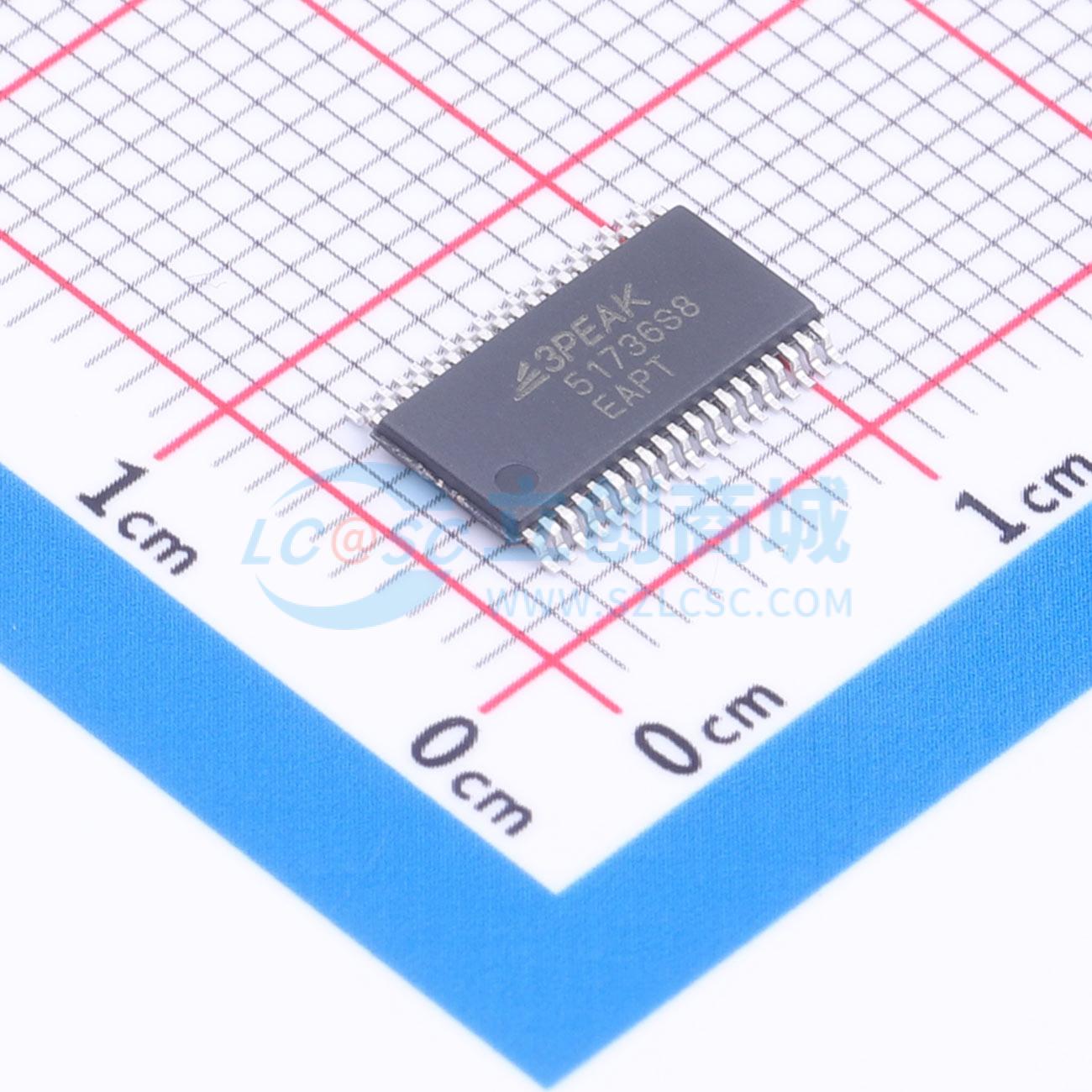

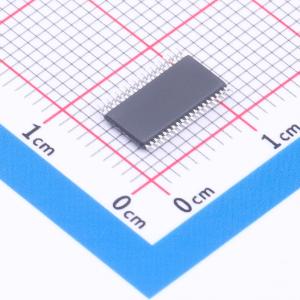

温馨提醒：图片仅供参考，商品以实物为准
TPAFE51736S8-TS7R
8通道16位双极性输入ADC，集成模拟前端，支持SPI通信和菊花链功能，具备多种诊断功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPAFE51736S8-TS7R
- 商品编号
- C51933506
- 商品封装
- TSSOP-38
- 包装方式
- 编带
- 商品毛重
- 2.395克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 多路复用器；双极性输入 |
商品概述
TPAFE51736S8是一款基于逐次逼近寄存器（SAR）模数转换器（ADC）的8通道、16位、500 kSPS采样系统。TPAFE51736S8高度集成，每个通道都配备了模拟前端，包括输入过压钳位、1 MΩ输入阻抗、可编程增益放大器（PGA）、有源低通滤波器和ADC驱动器。内部精密低漂移参考源和缓冲器使该器件适用于紧凑的数据采集解决方案。数字接口支持通过SPI兼容串行接口与各种主机控制器通信，并支持多个器件的菊花链连接。
TPAFE51736S8可以处理真正的双极性单端±12.288 V、±10.24 V、±6.144 V、±5.12 V、±3.072 V、±2.56 V，单极性单端0 V - 12.288 V、0 V - 10.24 V、0 V - 6.144 V、0 V - 5.12 V，以及真正的双极性全差分±12.288 V、±10.24 V、±6.144 V、±5.12 V输入信号，采用单5 V模拟电源供电。1 MΩ的高输入阻抗简化了模拟输入设计，并且该器件可以直接连接到传感器。模拟输入过压保护功能可使器件承受高达±30 V的电压。该器件提供简单的SPI兼容串行接口，还支持多个器件的菊花链连接。
该器件集成了各种诊断功能，以提高系统的鲁棒性，如模拟输入开路检测以及对读写数据和寄存器的CRC错误检查。
TPAFE51736S8采用38引脚TSSOP 9.7 mm × 4.4 mm封装，工作温度范围为−40°C至+125°C。
商品特性
- 16位、8通道ADC，集成模拟前端
- 采样吞吐量为500 KSPS
- 通道输入可独立编程
- 真正的双极性单端：±12.288 V、±10.24 V、±6.144 V、±5.12 V、±3.072 V、±2.56 V；单极性单端：0 V - 12.288 V、0 V - 10.24 V、0 V - 6.144 V、0 V - 5.12 V
- 真正的双极性全差分：±12.288 V、±10.24 V、±6.144 V、±5.12 V
- 可配置的模拟带宽：15 kHz或35 kHz
- 电源
- 单模拟电源：5 V
- 数字电源：1.71 V至5 V
- 高度集成的模拟前端
- 1 MΩ模拟输入阻抗
- 可编程增益放大器
- 模拟低通滤波器
- 内部精确参考源和参考缓冲器
- ±30 V模拟输入过压钳位保护，具备8 kV ESD保护
- 灵活的数字接口
- 串行接口与SPI兼容
- 菊花链功能
- 通道序列器
- 集成诊断功能
- 模拟输入开路检测，支持手动或自动模式
- 可选的循环冗余校验（CRC）错误检查
- AUX输入可直接连接到ADC输入
- 典型性能
- 微分非线性（DNL）：±0.5 LSB
- 积分非线性（INL）：±1 LSB
- 信噪比（SNR）：90.5 dB
- 信纳比（SINAD）：90 dB
- 总谐波失真（THD）：−103 dB
- 封装：TSSOP38封装
- 宽工作温度范围：−40°C至+125°C
应用领域
- 模拟输入模块
- 继电保护
- 多通道数据采集
