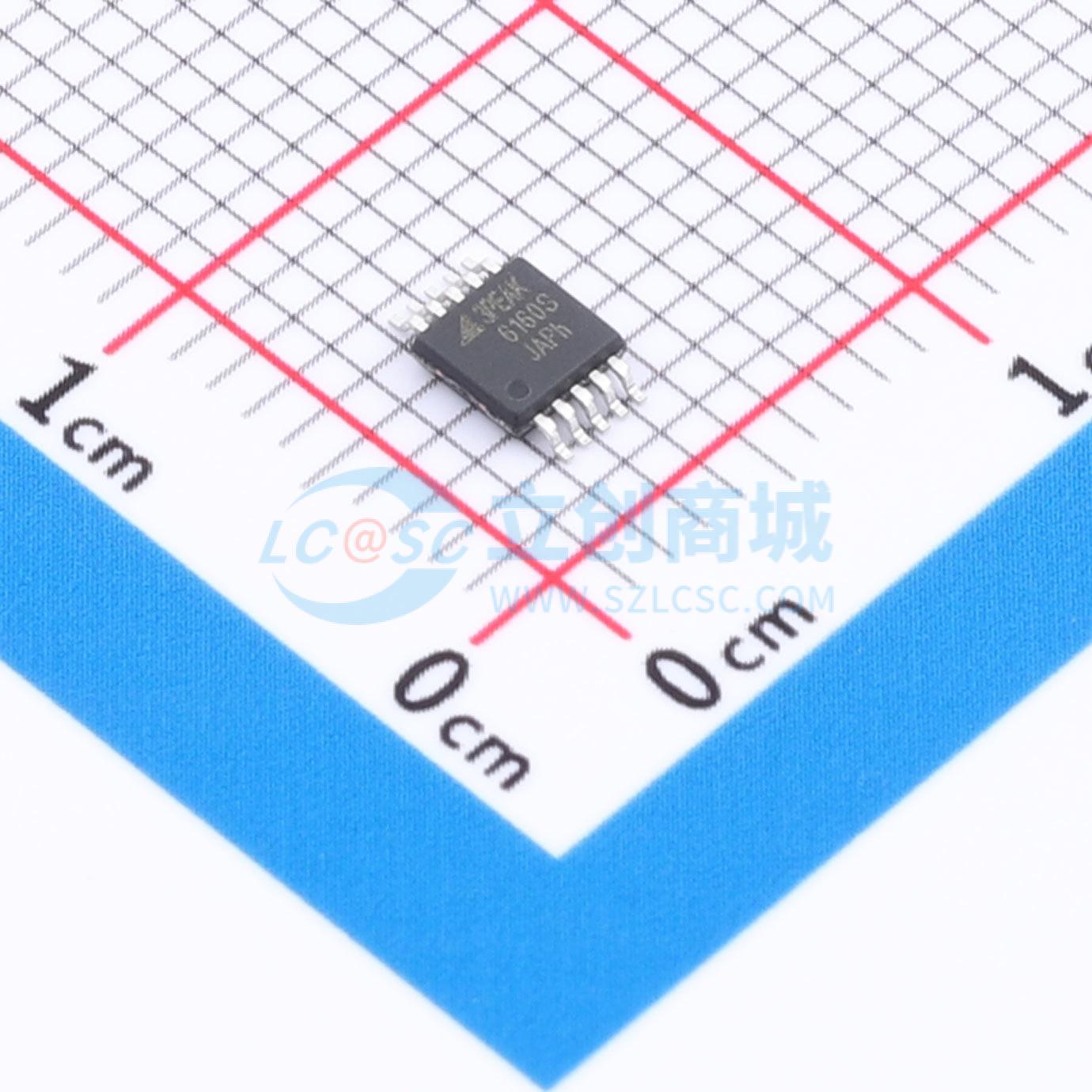

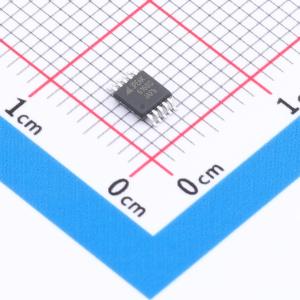

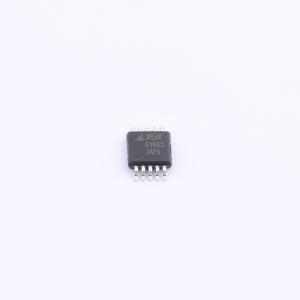

温馨提醒：图片仅供参考，商品以实物为准
TPC6160S-VS2R
16位4通道Sigma-Delta ADC，内置基准和温度传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPC6160S-VS2R
- 商品编号
- C51933500
- 商品封装
- MSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.495克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 集成调制器；多路复用器；双极性输入；内置数字滤波器；内置温度传感器 |
商品概述
TPC6160S是一款用于高精度和低功耗测量的16位Sigma-Delta ADC。TPC6160S具有内部可编程增益放大器（PGA）、电压基准、振荡器、数字滤波器和温度传感器。该器件支持2.7 V至5.5 V的宽电源电压范围。 TPC6160S的数据速率可在64 SPS至8 kSPS之间配置。PGA提供的输入范围从±256 mV到±6.144 V，模拟输入负电压低至−128 mV，这允许进行高精度的正负信号测量。集成的输入多路复用器支持两对差分输入或四个独立的单端输入。内部温度传感器可用于一般温度监测或热电偶冷端补偿。 TPC6160S可以设置为单次转换模式或连续转换模式。单次模式在转换后具有掉电功能，适用于低功耗应用。数字接口支持通过SPI兼容的串行接口与各种主机控制器进行通信。TPC6160S采用MSOP10封装，工作温度范围为−40°C至+125°C。
商品特性
- 16位、8 kSPS、4通道ADC
- 宽电源范围：2.7 V至5.5 V
- 可编程数据速率：64 SPS至8 kSPS
- 单周期稳定
- 支持四个单端或两个差分输入
- 内部PGA
- 内部低漂移电压基准
- 内部温度传感器
- SPI兼容接口
- 封装：MSOP3x3 - 10
- 宽工作温度范围：−40°C至+125°C
应用领域
- 电流分流测量
- 电压测量
- 温度测量
