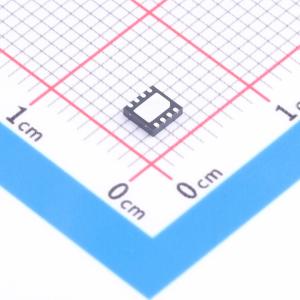

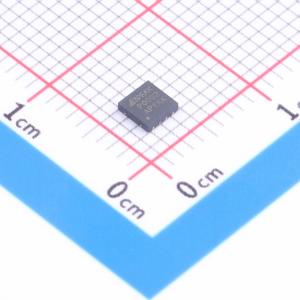

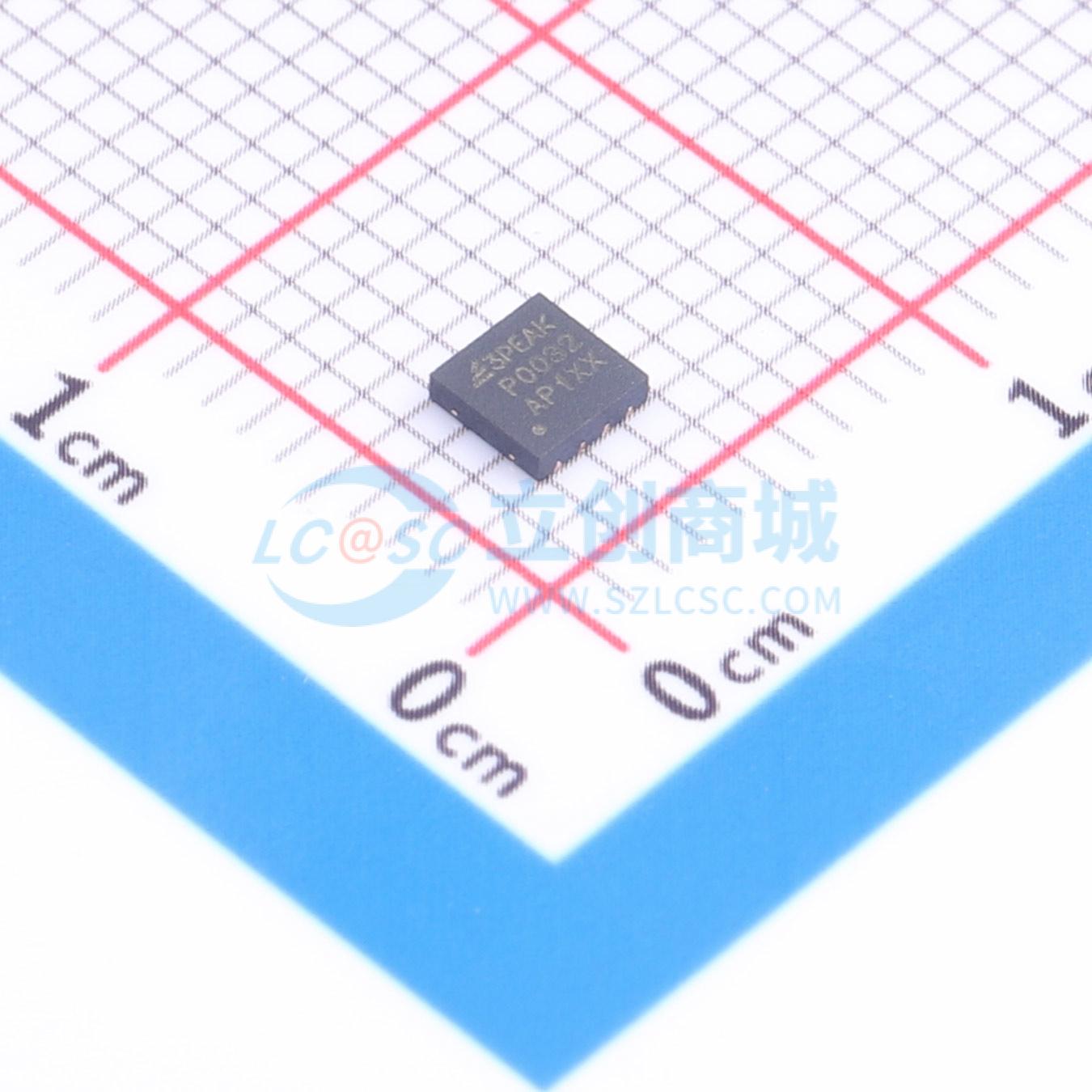

温馨提醒：图片仅供参考，商品以实物为准
TPP00032-DF6R
TPP00032-DF6R
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPP00032-DF6R
- 商品编号
- C51933502
- 商品封装
- DFN-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.164克(g)
商品参数
参数完善中
商品概述
TPP00031/2 是一款输出电流为 300mA 的同步降压型开关转换器，集成了功率 MOSFET。该系列器件集成了功率晶体管、内部软启动和保护功能。其恒定导通时间控制方案有助于改善快速瞬态响应。该器件提供了一个非常紧凑的解决方案，可在宽输入电源范围内实现 300mA 的连续输出电流，并具有出色的负载和线路调节性能。器件内部集成了一个低压内部稳压器，最低供电电压可低至 4.5V。内部稳压器电压可通过二极管路径由输出电压供电，以进一步提高效率。TPP00031/2 系列支持不同的轻载配置，包括用于固定开关频率的强制 PWM 模式（TPP00031）和用于节省静态电流的脉冲跳跃模式（TPP00032）。该器件采用 8 引脚 ESOP8、DFN4X4-8 和 DFN3X3-8 封装，支持从 -40℃ 到 125℃ 的宽工作环境温度范围。
商品特性
- 宽电源电压范围：4.5 V 至 100 V
- 采用外部电阻设置的高级伪固定频率恒定导通时间调节
- 输出电压范围：1.225 V 至 100 V
- 内部功率 FET：0.75 Ω 和 0.4 Ω
- 负载电流高达 300 mA
- 1.2-V 基准电压，精度为 2%
- 高效率同步模式操作
- 静态电流为 100 μA
- 5-V 内部稳压器，耐受电压为 30 V
- 内部固定 2-ms 软启动定时器
- 轻载操作模式：强制 PWM 模式（TPP00031）和高级脉冲跳跃模式（TPP00032）
- 具有逐周期电流限制的过流保护
- 输出过压保护
- 热关断
- 采用带裸露焊盘的小外形封装：ESOP8 / DFN4X4-8 / DFN3X3-8
- 工作环境温度范围：-40℃ 至 125℃
应用领域
- 分布式电源
- 电信应用
- 电源单元应用
- 隔离式电源
