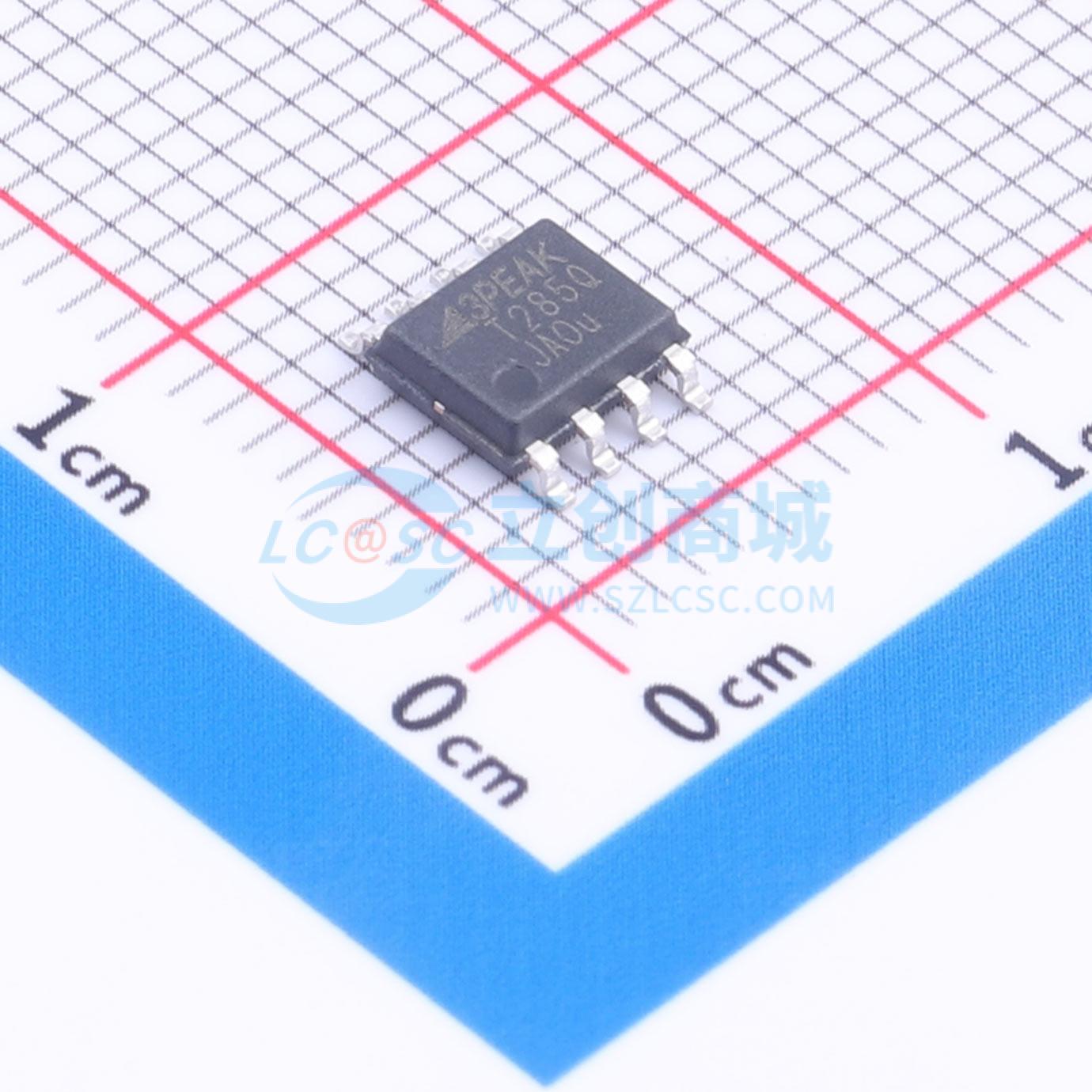

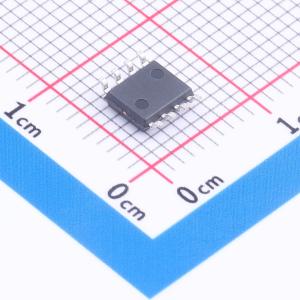

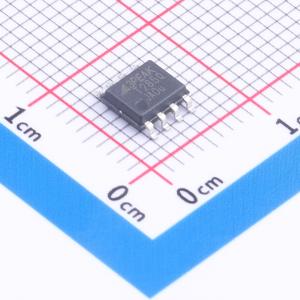

TPT10285Q-SO1R-S

TPT1028xQ是一款本地互连网络（LIN）系统基础芯片（SBC），包含一个符合ISO 17987 - 4、SAE J2602以及LIN 2.0、LIN 2.1、LIN 2.2和LIN 2.2 - A物理层标准的LIN收发器，以及一个集成的低压差（LDO）稳压器。LIN是一种支持汽车车内子网的低速通用异步收发器（UART）通信协议。

该LIN SBC设计用于速率高达20 Kbps的LIN网络，通过提供5 - V或3.3 - V的LDO为微处理器、传感器和其他设备供电，从而降低系统复杂度。该器件支持睡眠模式，在此模式下LDO和LIN收发器会关闭，但仍可通过LIN总线唤醒。器件集成了用于LIN从应用的上拉电阻和ESD保护，使应用对外部组件的依赖降低。通过优化电路设计，TPT1028xQ展现出极低的电磁辐射（EME）和高电磁抗扰度（EMI）能力。

按照设计，该器件具备从 - 45 V到 + 45 V的过压和接地丢失保护、过温关断、欠压和接地短路保护以及其他保护功能，以增强器件和网络的鲁棒性。

TPT1028xQ提供SOP - 8、ESOP - 8和DFN3X3 - 8封装，并且符合AEC - Q100汽车应用标准。

• 符合LIN 2.0、LIN 2.1、LIN 2.2、LIN 2.2A和ISO 17987 - 4电气物理层（EPL）规范
• 符合用于车辆应用的SAE J2602 LIN网络标准
• 支持高达20 Kbps的LIN数据速率
• 支持4.5 V至40 V的宽VBAT输入电压范围
• 具有低电流待机模式和睡眠模式，具备总线和本地唤醒能力
• 输入电平与3.3 - V和5 - V MCU接口兼容
• 具有±2%精度的5 - V或3.3 - V稳压器，高达125 - mA（DFN、ESOP）供电能力
• 未供电时对LIN总线呈现理想的无源特性
• 集成用于LIN从应用的上拉电阻
• 保护特性：
  • IEC 61000 - 4 - 2 ESD保护高达±15 kV
  • 总线故障保护：±45 V
  • VBAT和VCC欠压保护
  • 稳压器接地短路保护
  • TXD主导超时功能
  • 热关断保护
• 提供SOP8封装、ESOP8封装和无引脚DFN3X3 - 8封装，具备改进的自动光学检测（AOI）能力
• 通过AEC - Q100汽车应用1级认证

• 汽车和交通运输
• 车身电子/照明
• 动力总成/底盘
• 信息娱乐/仪表盘
• 高级驾驶辅助系统/安全
