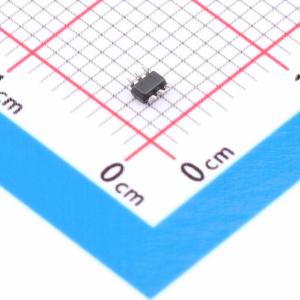

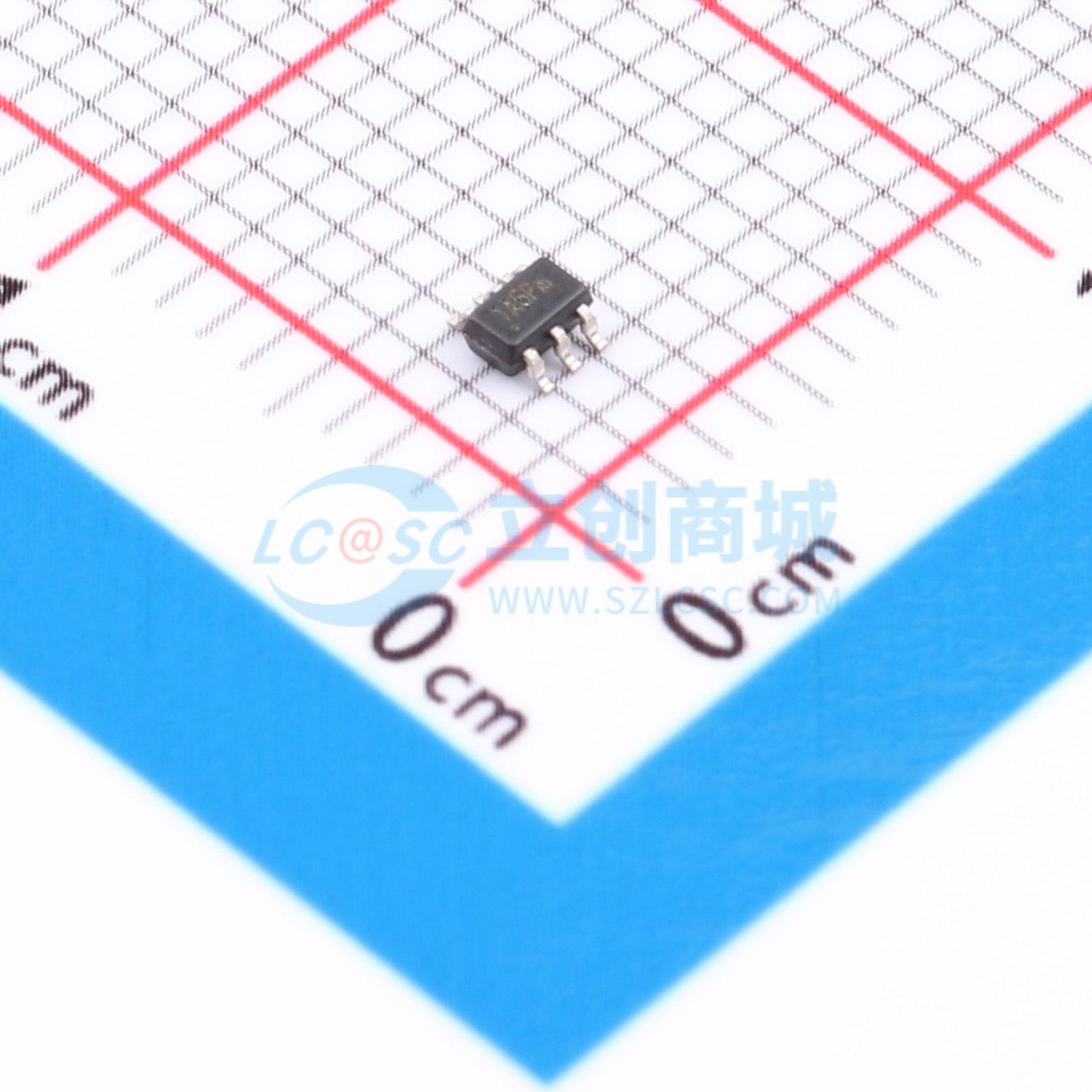

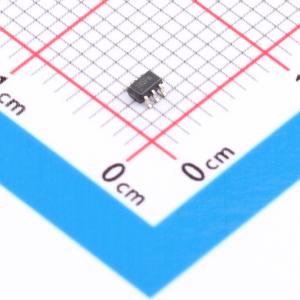

TPA191A5Q-SC6R-S

TPA191Q系列零漂移双向电流检测放大器可在-0.3 V至36 V的共模电压范围内检测分流器上的压降，且独立于电源电压。该系列提供多种固定增益：20 V/V、50 V/V、75 V/V、100 V/V、200 V/V、500 V/V和1000 V/V。其集成增益电阻网络高度匹配，可最大程度减少增益误差并降低温度漂移。零漂移架构的低偏移扩展了电流检测范围，允许使用更小的检测电阻以降低功耗，同时仍确保精确的电流测量。TPA191Q器件采用2.7 V至36 V单电源供电，典型电源电流为80 μA。所有版本的工作温度范围均为-40°C至125°C，并提供SOT363封装。

• 符合汽车应用的AEC-Q100认证 – 等级1：-40°C 至 125°C TA
• 电压偏移：在VCM = 2.75 V时，最大±100 μV（适用于TPA191A2Q、A3Q、A4Q、A5Q、A6Q、A7Q）
• 宽共模电压范围：-0.3 V 至 +36 V
• 电源电压：2.7 V 至 36 V
• 高精度与零漂移性能 – 最大增益误差±1%（全温度范围） – 典型偏移漂移0.2 μV/°C – 最大增益漂移10 ppm/°C
• 提供多种电压输出增益选项
• TPA191A1Q：20 V/V
• TPA191A2Q：50 V/V
• TPA191A3Q：75 V/V
• TPA191A4Q：100 V/V
• TPA191A5Q：200 V/V
• TPA191A6Q：500 V/V
• TPA191A7Q：1000 V/V
• 低电源电流：典型值80 μA
• 封装：SOT363

• 电流检测（高侧/低侧）
• 电池充电器
• 电源管理
• 手机充电器
• 电子烟
