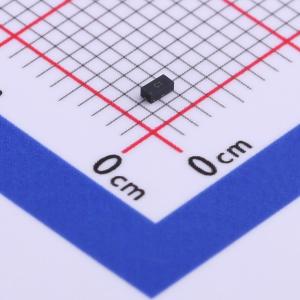

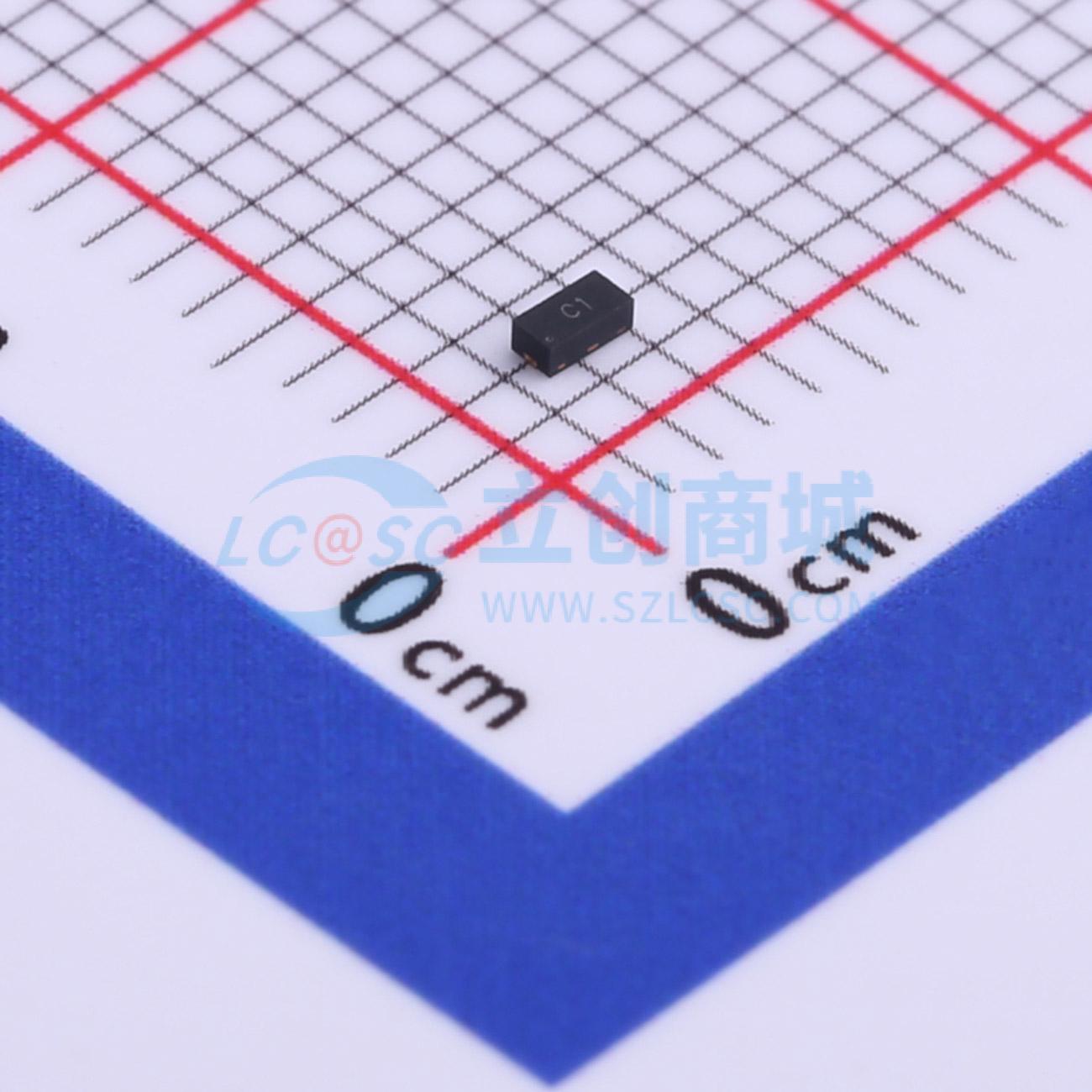

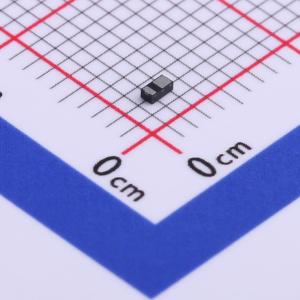

温馨提醒：图片仅供参考，商品以实物为准

UAD03C05L01

双向ESD 5V截止峰值浪涌电流：3A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UAD03C05L01包含采用专有硅雪崩技术制造的背对背瞬态电压抑制（TVS）二极管，可为可能遭受破坏性静电放电（ESD）的电子设备提供保护。这些耐用的二极管能够安全吸收高达IEC61000 - 4 - 2国际标准规定的最大水平的重复性ESD冲击，且性能不会下降。背对背配置在存在交流信号时为数据线提供对称的ESD保护。
品牌名称: Brightking(君耀电子)
商品型号: UAD03C05L01
商品编号: C523530
商品封装: DFN1608-2
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

UAD03C05L01包含采用专有硅雪崩技术制造的背对背瞬态电压抑制（TVS）二极管，可为可能遭受破坏性静电放电（ESD）的电子设备提供保护。这些耐用的二极管能够安全吸收高达IEC61000 - 4 - 2国际标准规定的最大水平的重复性ESD冲击，且性能不会下降。背对背配置在存在交流信号时为数据线提供对称的ESD保护。

商品特性

符合IEC61000 - 4 - 2标准，15KV空气放电、8KV接触放电
DFN1608表面贴装封装
工作电压：5V
低泄漏电流
低工作电压和钳位电压
无铅/符合RoHS标准
阻燃等级UL 94V - 0
符合J - STD - 020的MSL 1级标准
通过AEC - Q101认证
标记：C1

应用领域

USB 3.0/USB 2.0
MHL/MIPI/MDDI
HDMI
视频端口
eSATA
机顶盒
游戏机
智能手机
外部存储设备
超级本
笔记本电脑
平板电脑
电子阅读器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 10 个)

个

起订量：10 个5000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5V
	钳位电压	14V
	峰值脉冲电流(Ipp)	3A@8/20us
	击穿电压	6V

	属性	参数值
	反向电流(Ir)	500nA
	通道数	单路
	工作温度	-55℃~+150℃
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.5pF
