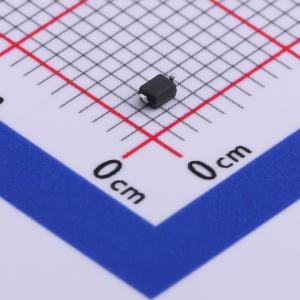

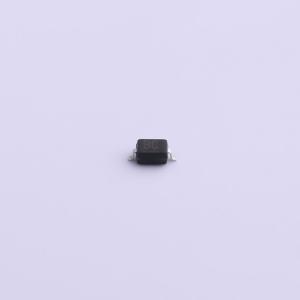

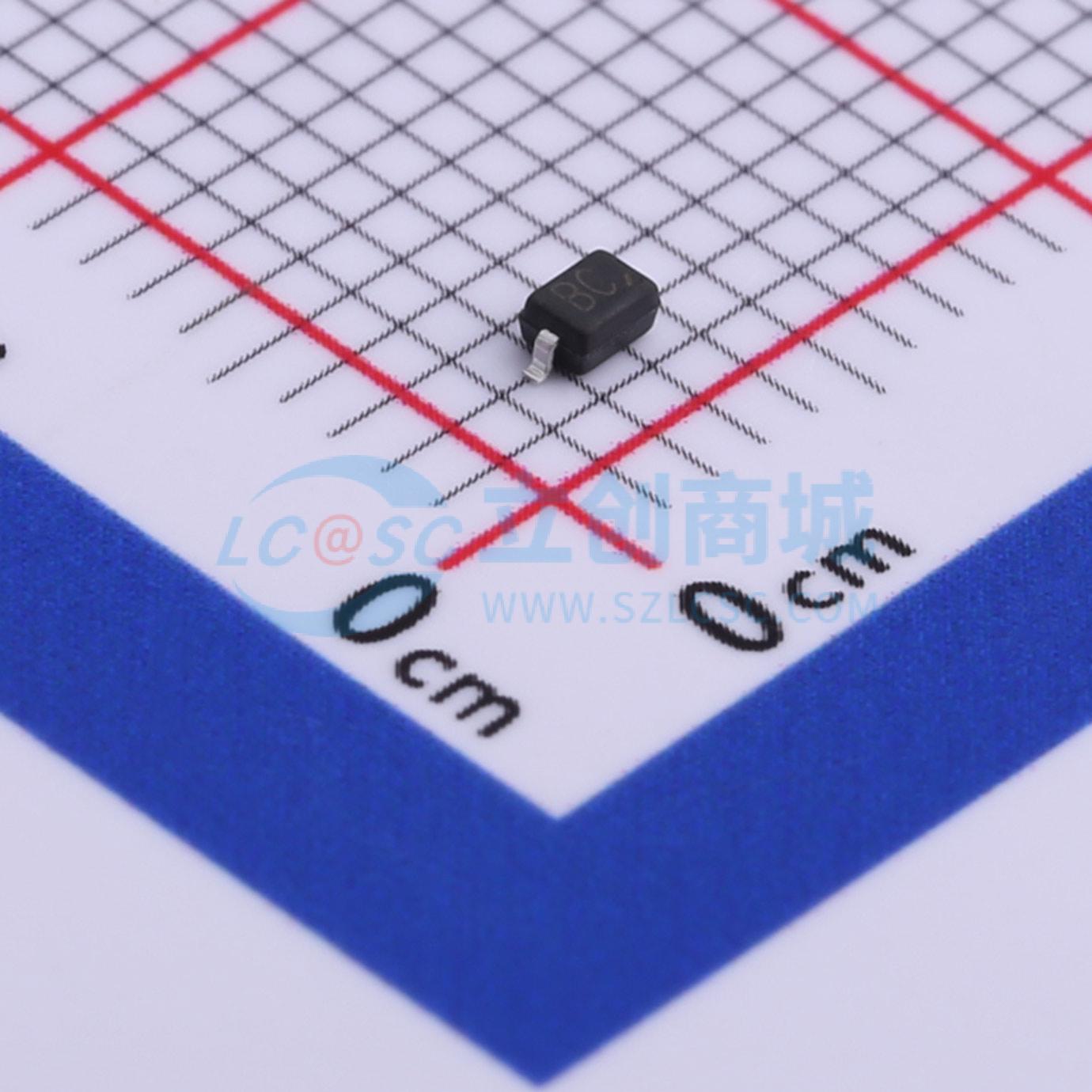

温馨提醒：图片仅供参考，商品以实物为准
UDD32C05L01-AT
ESD 5V截止 峰值浪涌电流：17A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 该系列是一款超低电容TVS阵列，专为保护高速数据接口而设计。该系列专门用于保护连接到数据和传输线路的敏感元件，使其免受静电放电（ESD）、电缆放电事件（CDE）和雷击引起的过电压影响。独特的设计将浪涌额定、低电容转向二极管和TVS二极管集成在一个封装中。在瞬态条件下，转向二极管将瞬态电流导向接地。内部TVS二极管将瞬态电压钳位到安全水平。超低电容阵列配置允许用户保护多达高速数据线。这些器件采用信号封装，符合RoHS/WEEE标准，采用SOD - 323封装。该系列器件可用于满足IEC61000 - 4 - 2（ESD）、IEC61000 - 4 - 4（EFT）和IEC61000 - 4 - 5（浪涌）的抗扰度要求。
- 品牌名称
- Brightking(君耀电子)
- 商品型号
- UDD32C05L01-AT
- 商品编号
- C523548
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.046克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 9.8V；18.3V | |
| 峰值脉冲电流(Ipp) | 17A@8/20us | |
| 峰值脉冲功率(Ppp) | 350W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 5uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.8pF |
商品概述
该系列是一款超低电容 TVS 阵列，旨在保护高速数据接口。该系列专门设计用于保护连接到数据和传输线路的敏感组件，使其免受静电放电 (ESD)、电缆放电事件 (CDE) 和雷击引起的过电压影响。 独特的设计将浪涌额定、低电容转向二极管和 TVS 二极管集成在一个封装中。在瞬态条件下，转向二极管将瞬态电流导向接地。内部 TVS 二极管将瞬态电压钳位到安全水平。超低电容阵列配置允许用户保护多达高速数据线。这些器件采用单信号封装，符合 RoHS/WEEE 标准，采用 SOD-323 封装。 该系列器件可用于满足 IEC61000-4-2（ESD）、IEC61000-4-4（EFT）和 IEC61000-4-5（浪涌）的抗扰度要求。 接触放电：±15kV 空气放电：±25kV
商品特性
- SOD-323 表面贴装封装
- 保护一条 I/O 线
- 在 8/20μs 波形下峰值功率耗散为 350W
- 工作电压：5V
- 低泄漏电流
- 低工作电压和钳位电压
- 固态硅雪崩技术
- 无铅/符合 RoHS 标准
- 可燃性等级 UL 94V-0
- 符合 J-STD-020 的 MSL 1 级
- 通过 AEC-Q101 认证
- 标记：BC
应用领域
- USB 2.0 和 USB 3.0 接口
- 10/100/1000 以太网
- 个人数字助理 (PDA)
- 串行 ATA 保护
- 数字视频接口 (DVI)
- 无线系统设备
- 手持设备和笔记本电脑
- 数码相机
- RF 接口
