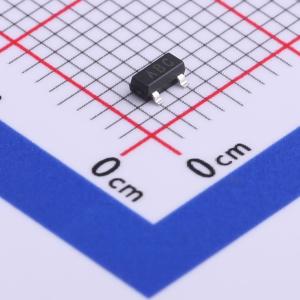

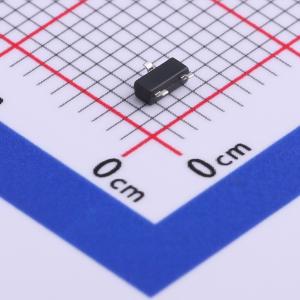

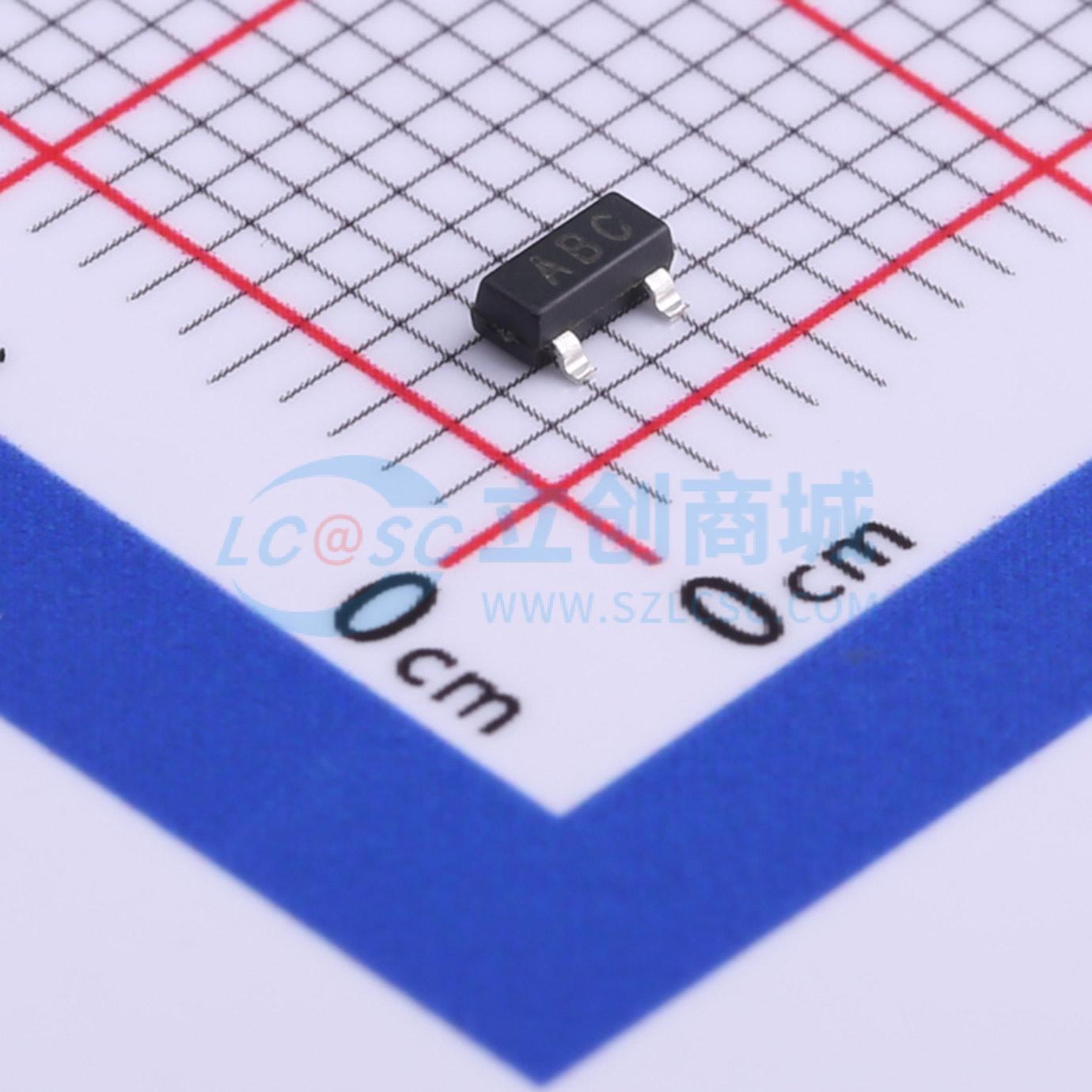

DIO6803SST3
超低功耗微处理器复位电路
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- DIOO(帝奥微)
- 商品型号
- DIO6803SST3
- 商品编号
- C521637
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 输出类型 | 开漏 | |
| 工作电压 | 1V~5.5V | |
| 复位有效电平 | 低电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压 | 2.93V | |
| 受监控电压数 | 1 | |
| 复位超时 | 240ms | |
| 工作温度 | -40℃~+125℃ |
商品概述
DIO6803系列是微处理器（μP）监控电路，用于监测μP和数字系统中的电源。通过省去外部元件，它们提供了出色的电路可靠性和低成本。
这些电路执行单一功能：每当VCC电源电压降至预设阈值以下时，它们就会发出复位信号，并在VCC升至复位阈值以上后至少保持140ms。
DIO6803具有开漏输出。DIO6803具有低电平有效/RESET输出，复位比较器设计为忽略VCC上的快速瞬变，并且在温度范围内，当VCC低至1.0V时，输出保证处于正确的逻辑状态。
该器件提供3引脚SOT23和SOT23 - 3封装。
商品特性
- 最小复位脉冲宽度140ms
- 典型电源电流10μA
- 保证VCC = 1.0V时复位有效
- 复位阈值温度系数：21ppm/°C
- 电源瞬态抗扰度
- 工作温度范围：-40°C至125°C
- 提供SOT23和SOT23 - 3封装
应用领域
- 计算机
- 控制器
- 智能仪器
- 便携式/电池供电设备
