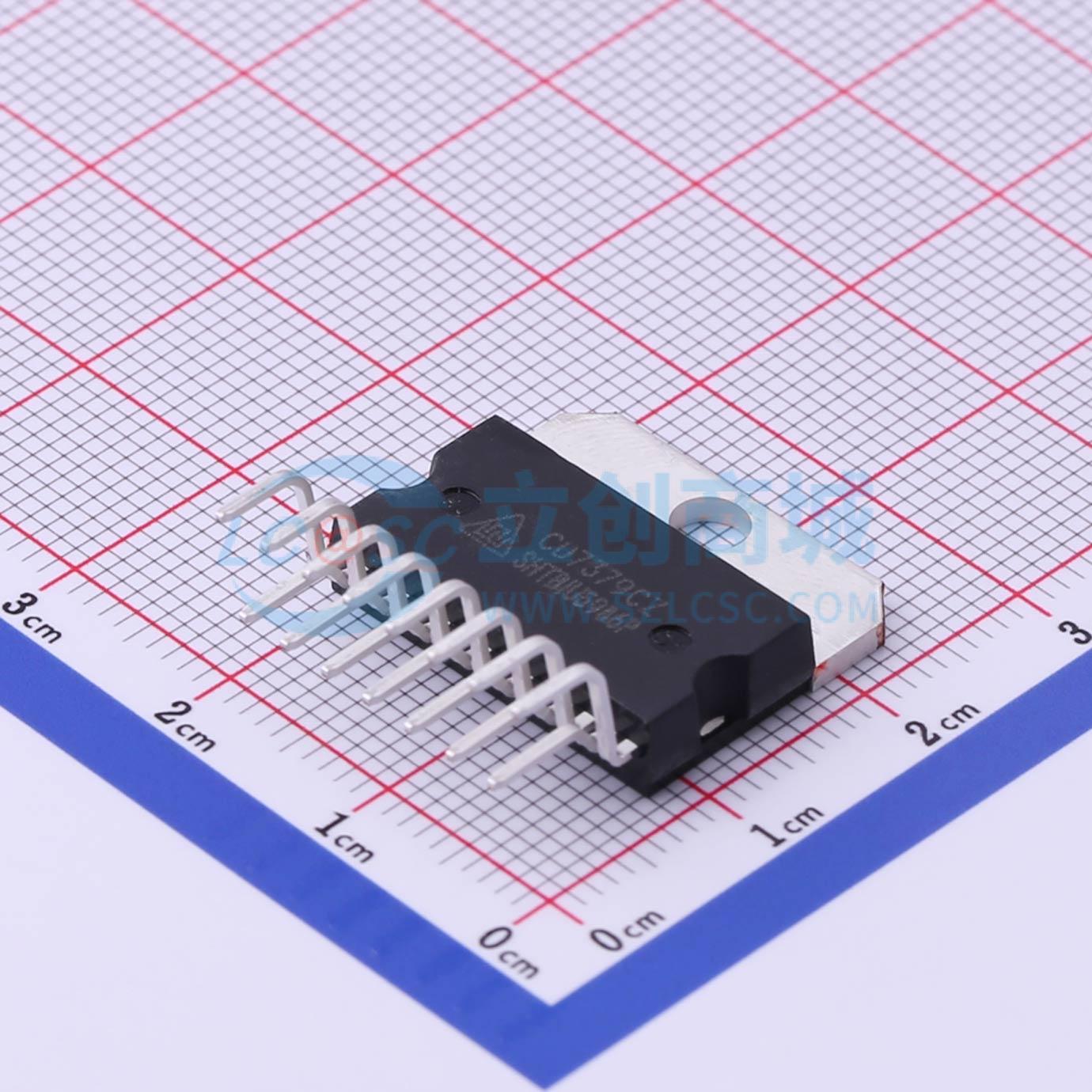

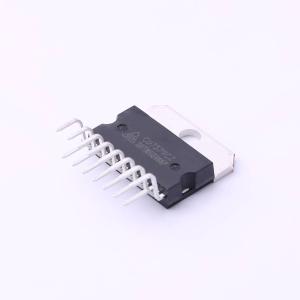

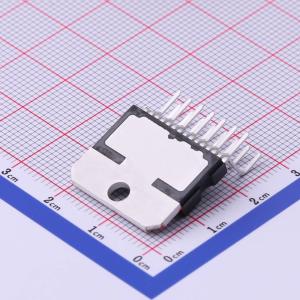

温馨提醒：图片仅供参考，商品以实物为准
CD7379CZ
双极电路音频功率放大电路，适用于汽车音响，具备多种声道放大功能，内部增益固定，有ST - BY功能和多种保护功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 华润华晶
- 商品型号
- CD7379CZ
- 商品编号
- C523725
- 商品封装
- TO-220-15(Forming)
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 | |
| 扬声器通道数 | 四声道 | |
| 输出功率 | 38Wx2@4Ω；20Wx2@8Ω；13Wx4@2Ω；34Wx2@8Ω；11Wx4@4Ω | |
| 静态电流(Iq) | 150mA |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | 50dB | |
| 输入通道数 | 4个单端输入 | |
| 功能特性 | 使能/关断功能；自动静音/免噪音开关；过压保护 | |
| 工作电压 | 8V~20V |
商品概述
CD7379CZ 是一块 13W×4 四通道音频功率放大电路，主要应用于汽车音响中作双声道（双 BTL）、三声道（单 BTL + 双通道）或四声道音频功率放大。
商品特性
- 负载能力强：2×38W （双 BTL，VCC = 18V，f = 1kHz，THD = 10%，RL = 4Ω）；4×11W （每通道，VCC = 18V，f = 1kHz，THD = 10%，RL = 4Ω）；2×20W （双 BTL，VCC = 18V，f = 1kHz，THD = 10%，RL = 8Ω）；4×13W （每通道，VCC = 15V，f = 1kHz，THD = 10%，RL = 2Ω）；2×34W （双 BTL，VCC = 22V，f = 1kHz，THD = 10%，RL = 8Ω）
- 内部增益固定（ΔAv = 26dB/BTL），外围电路极其简单
- 优良的 ST - BY 功能（与 CMOS 兼容）
- 开机“噗”声小
- 过电源电压保护功能
- 负载短路保护功能
- 过热保护功能
- 封装形式：FZIP15
应用领域
- 汽车音响
