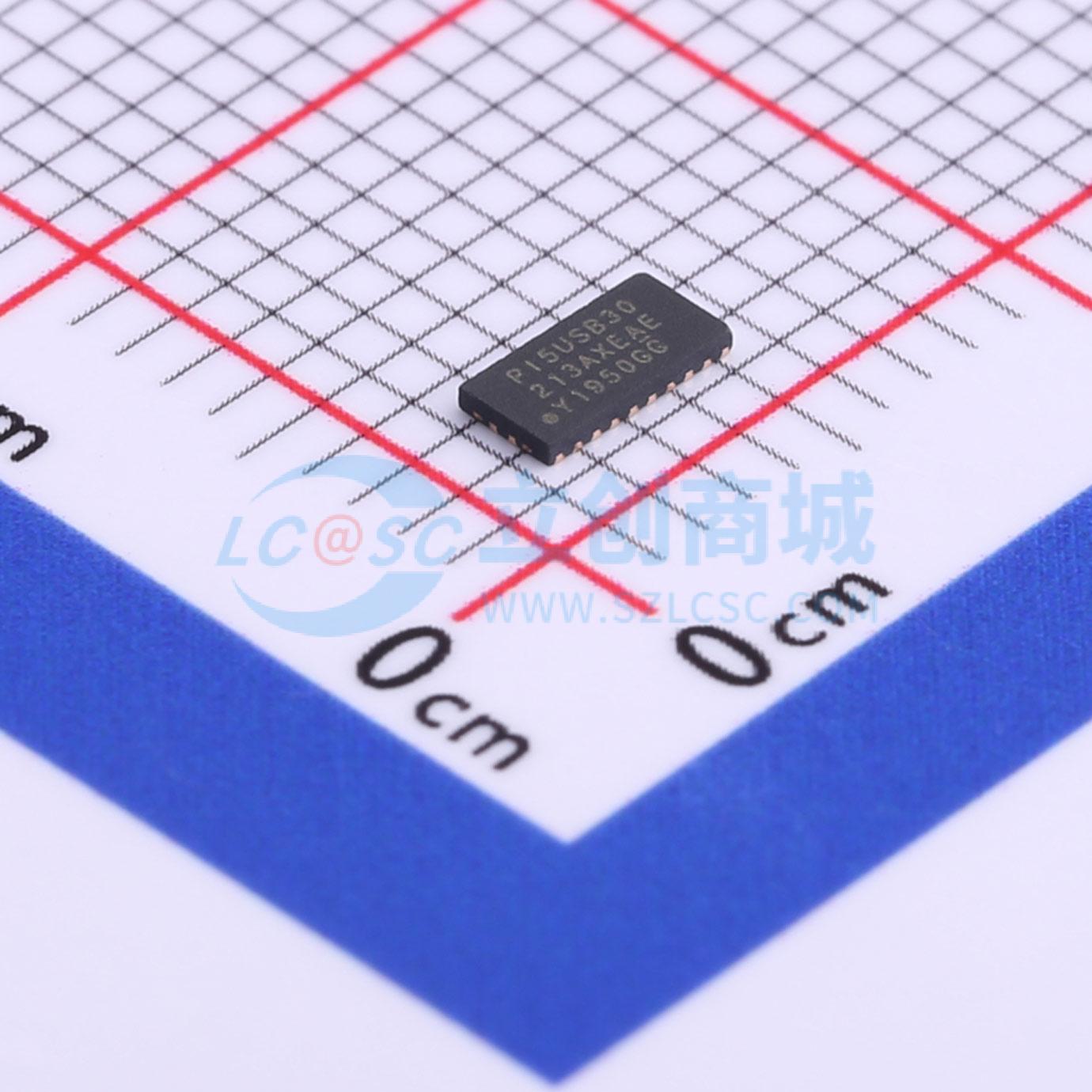

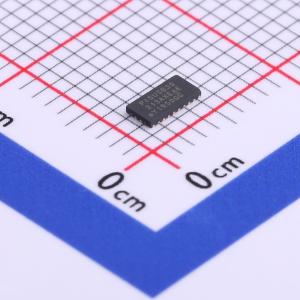

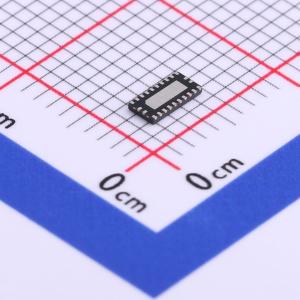

PI5USB30213AXEAEX

Type-C双角色端口控制器，支持USB 3.1 Gen1 5Gbps多路复用器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 兼容USB Type-C规范，支持主机模式、设备模式和双角色模式，自动配置端口方向通过CC检测，支持VBUS供电设备应用，支持VCONN为有源电缆和其他配件供电，支持过流保护和过压保护。
品牌名称: DIODES(美台)
商品型号: PI5USB30213AXEAEX
商品编号: C521640
商品封装: X1QFN-24(2x4)
包装方式: 编带
商品毛重: 0.21克(g)

商品概述

PI5USB30213A是一款用于USB 3.1 Gen1 Type-C连接器应用的双差分通道双向复用器/解复用器开关解决方案。PI5USB30213A可在USB控制器和新型Type-C连接器之间进行切换。它支持主机模式、设备模式和双角色模式端口，并能根据CC引脚上检测到的电压电平自动配置。该器件在低功耗情况下为高速信号提供出色的信号完整性。

PI5USB30213A根据ADDR引脚设置，同时支持引脚控制和I2C控制。在引脚控制模式下，PORT输入引脚决定端口设置，即该端口是主机、设备还是双角色端口。在主机模式下，系统可以监控ID引脚以了解连接器状态，同时设置默认电流模式。在设备模式下运行的系统可以监控系统VBUS以了解连接器状态，还可以监控OUT1和OUT2引脚以了解主机的充电配置文件能力。

启用I2C控制模式可通过PI5USB30213A中的寄存器读写，为端口控制和通信提供高度灵活性。它还能灵活支持默认、1.5A和3A电流模式。当I2C寄存器发生变化时，会向主设备发送中断信号，以通知系统Type-C连接器的任何变化，同时系统仍可监控ID引脚。

商品特性

符合USB Type-C规范
双差分通道，2:1 USB 3.0复用器/解复用器
切换USB控制器和Type-C连接器
支持主机模式/设备模式/双角色模式
通过CC检测自动配置端口方向
支持VBUS供电的设备（UFP）应用
支持VCONN为有源电缆和其他附件供电
支持VCONN过流保护和过压保护
支持音频和调试附件
支持Try.SRC和Try.SNK DRP模式
允许引脚控制和I2C接口
集成用于CC引脚的电源开关、高精度电阻器和电流源
通过I2C控制支持默认电流、1.5A和3A模式
插入检测输出指示
节能模式
宽电源电压范围：2.7V - 5.5V
温度范围：-40℃至85℃
封装（无铅且环保）：24引脚X1QFN（2mm×4mm）

应用领域

笔记本电脑
工业电脑
手机
网络摄像机
平板电脑
LTE路由器
扩展坞
外部存储设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3500个/圆盘，最小起订量 1 个)

个

起订量：1 个3500个/圆盘

总价金额：

￥ 0.00

近期成交18单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	-

	属性	参数值
	工作电压	2.7V~5.5V
	工作温度	-40℃~+85℃
