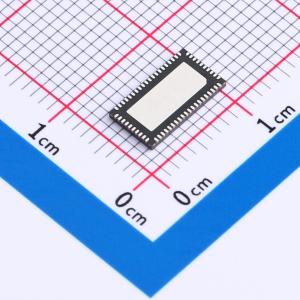

PI3WVR31310AZLEX

PI3WVR31310A DP/HDMI 1:3 解复用/复用开关

SMT扩展库PCB免费打样

描述: 支持DP 1.2和HDMI 1.4/2.0的3:1复用或1:3解复用高速被动开关，具有自动端口优先级选择功能。
品牌名称: DIODES(美台)
商品型号: PI3WVR31310AZLEX
商品编号: C526715
商品封装: TQFN-60-EP(5x9)
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

PI3WVR31310A是一款3:1多路复用器或1:3解复用器高速无源开关，支持DP 1.2、HDMI 1.4和HDMI 2.0。在解复用模式下，所有三个输出端口可通过检测HPD1/2/3输入实现自动端口优先级选择，也可手动选择。在复用模式下，HPD1/2/3将从输入变为输出，无自动端口优先级选择。

商品特性

具备4个高速差分、AUX/DDC、HPD和CAB_DET通道的DP 1:3解复用或3:1复用开关
可通过引脚选择1:3解复用或3:1复用功能
具备4个高速差分、DDC和HPD通道的HDMI 3:1复用开关
HDMI模式仅支持HDMI接收器应用，不支持HDMI源应用
可通过引脚选择DP模式或HDMI模式
所有端口最高支持5.4Gb/s的DP 1.2或6Gb/s的HDMI 2.0
在DP模式的1:3解复用中支持手动切换或HPD自动优先级选择
低电流消耗
3.3V电源供电
所有I/O引脚具备2kV HBM静电放电保护
封装：60引脚TQFN（5x9mm）

应用领域

笔记本电脑、显示器、开关盒或电视接收器应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3500个/圆盘，最小起订量 1 个)

个

起订量：1 个3500个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	3:1
	通道数	4
	工作电压	3V~3.6V
	导通电阻(Ron)	25Ω

	属性	参数值
	工作温度	-40℃~+85℃
	导通电容(Con)	10pF
	带宽	5.4GHz
	传播延迟(tpd)	10ns
