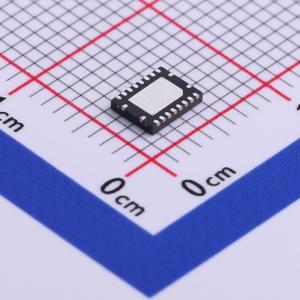

温馨提醒：图片仅供参考，商品以实物为准
PI3USB14-AZHEX
低电压、高带宽、USB 2.0、4:1 多路复用/解复用器，带单使能
SMT扩展库PCB免费打样
- 描述
- 近零传播延迟；5Ω 开关连接输入到输出；高信号通过带宽 (-3dB BW 是 815MHz)；超出轨对轨切换；5V I/O 耐压，3.3V 电源；支持热插拔；工业工作温度：-40°C 至 +85°C；ESD 保护。
- 品牌名称
- DIODES(美台)
- 商品型号
- PI3USB14-AZHEX
- 商品编号
- C526711
- 商品封装
- VQFN-20-EP(3.5x4.5)
- 包装方式
- 编带
- 商品毛重
- 0.144克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 4:1 | |
| 通道数 | - | |
| 工作电压 | 3V~3.6V | |
| 导通电阻(Ron) | 5Ω |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 8pF | |
| 带宽 | 815MHz | |
| 传播延迟(tpd) | 300ps |
商品概述
PI3USB14-A是一款具有三态输出的2通道4:1多路复用器/解复用器。该开关不会引入额外的接地反弹噪声或传播延迟。 PI3USB14-A器件在切换USB 2.0信号和其他高带宽信号（-3dB带宽为815MHz）时非常有用。
商品特性
- 近乎零传播延迟
- 5Ω开关将输入连接到输出
- 高信号传输带宽（-3dB带宽为815MHz）
- 超轨到轨切换
- 5V I/O容限，3.3V电源供电
- 3.3V电源电压工作
- 支持热插拔
- 工业级工作温度范围：-40℃至+85℃
- ESD保护：符合JESD22测试规范（HBM）的8kV，符合IEC61000-4-2规范（接触）的±4kV
- 符合JESD17标准，闩锁性能>250mA
- 封装（提供无铅和环保型）：16引脚150密耳宽塑料TSSOP（L）、20引脚超薄四方扁平无引脚TQFN（ZH）
