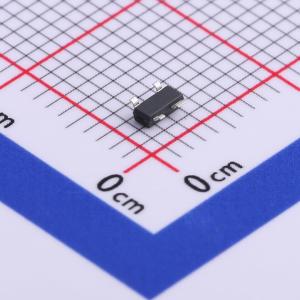

温馨提醒：图片仅供参考，商品以实物为准

UDT14A05L03

ESD 5V截止峰值浪涌电流：12A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UDT14A05L03是浪涌额定二极管阵列，旨在保护高速数据接口。它专门设计用于保护连接到数据和传输线路的敏感元件，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击引起的过电压影响。该器件的独特设计在单个封装中集成了一个浪涌额定二极管和两条数据线，包含低电容转向二极管和一个TVS二极管。低电容阵列配置使用户能够保护两条高速数据或传输线路。双电感结构可在大电流浪涌期间将电压过冲降至最低。接触放电：±30kV，空气放电：±30kV
品牌名称: Brightking(君耀电子)
商品型号: UDT14A05L03
商品编号: C523549
商品封装: SOT-143
包装方式: 编带
商品毛重: 0.049克(g)

商品参数

商品概述

UDT14A05L03是浪涌额定二极管阵列，旨在保护高速数据接口。它专门设计用于保护连接到数据和传输线路的敏感元件，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击引起的过电压影响。该器件的独特设计在单个封装中集成了一个浪涌额定二极管和两条数据线，包含低电容转向二极管和一个TVS二极管。低电容阵列配置使用户能够保护两条高速数据或传输线路。双电感结构可在大电流浪涌期间将电压过冲降至最低。接触放电：±30kV，空气放电：±30kV

商品特性

符合IEC61000 - 4 - 2标准，30kV空气放电、30kV接触放电的ESD防护
SOT - 143表面贴装封装
保护两条高速数据线和一条电源线
浪涌额定、低电容二极管阵列
工作电压：5V
低漏电流
低钳位电压
固态硅雪崩技术
符合RoHS标准
阻燃等级UL 94V - 0
符合J - STD - 020标准的MSL 1级
通过AEC - Q101认证

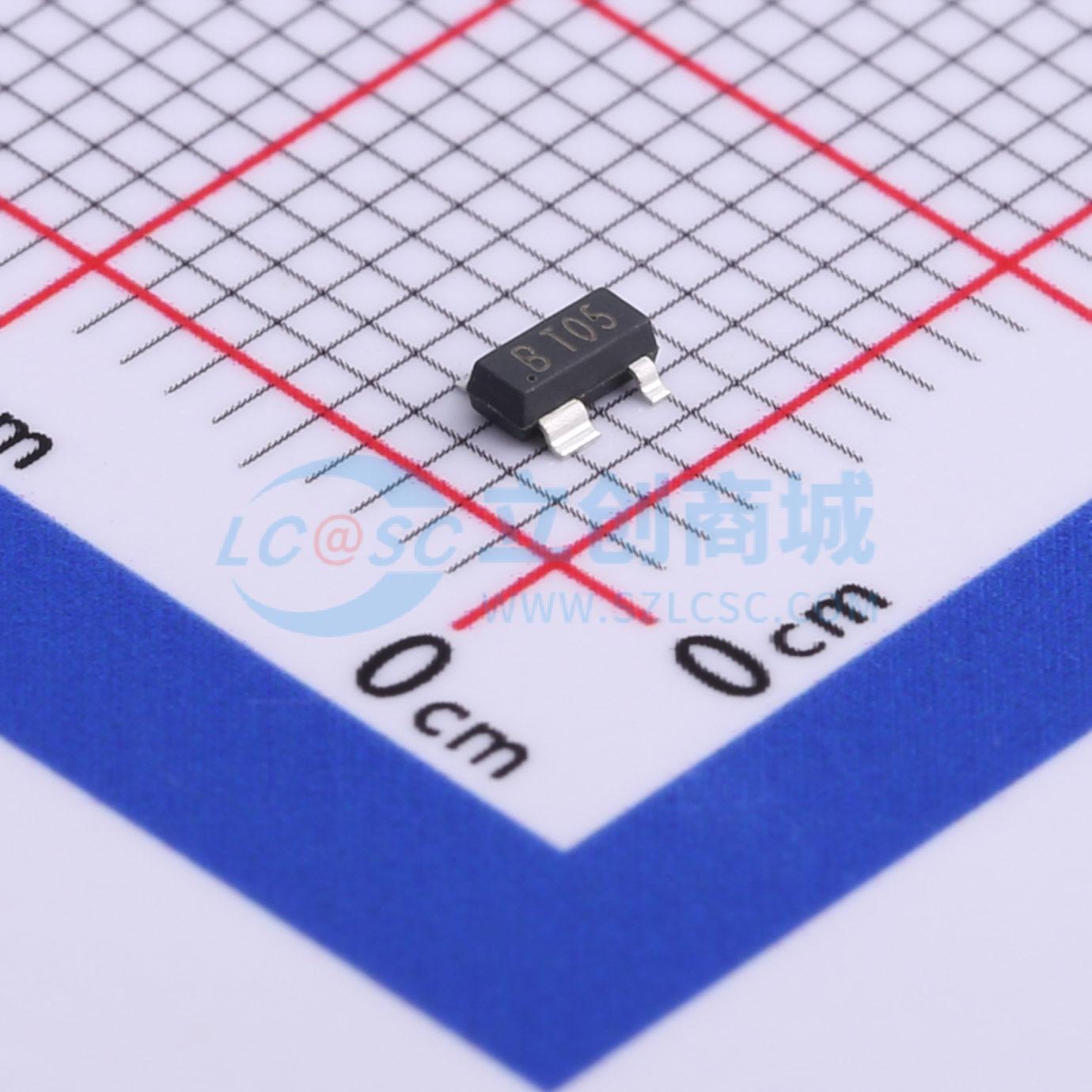

标记：B T05

应用领域

USB电源和数据线保护
以太网10BaseT
视频线路保护
I2C总线保护，广域网/局域网设备
ISDN S/T接口
微控制器输入保护
便携式电子设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交50单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	25V
	峰值脉冲电流(Ipp)	12A@8/20us
	击穿电压	6V

	属性	参数值
	反向电流(Ir)	5uA
	通道数	双路
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	1.5pF
