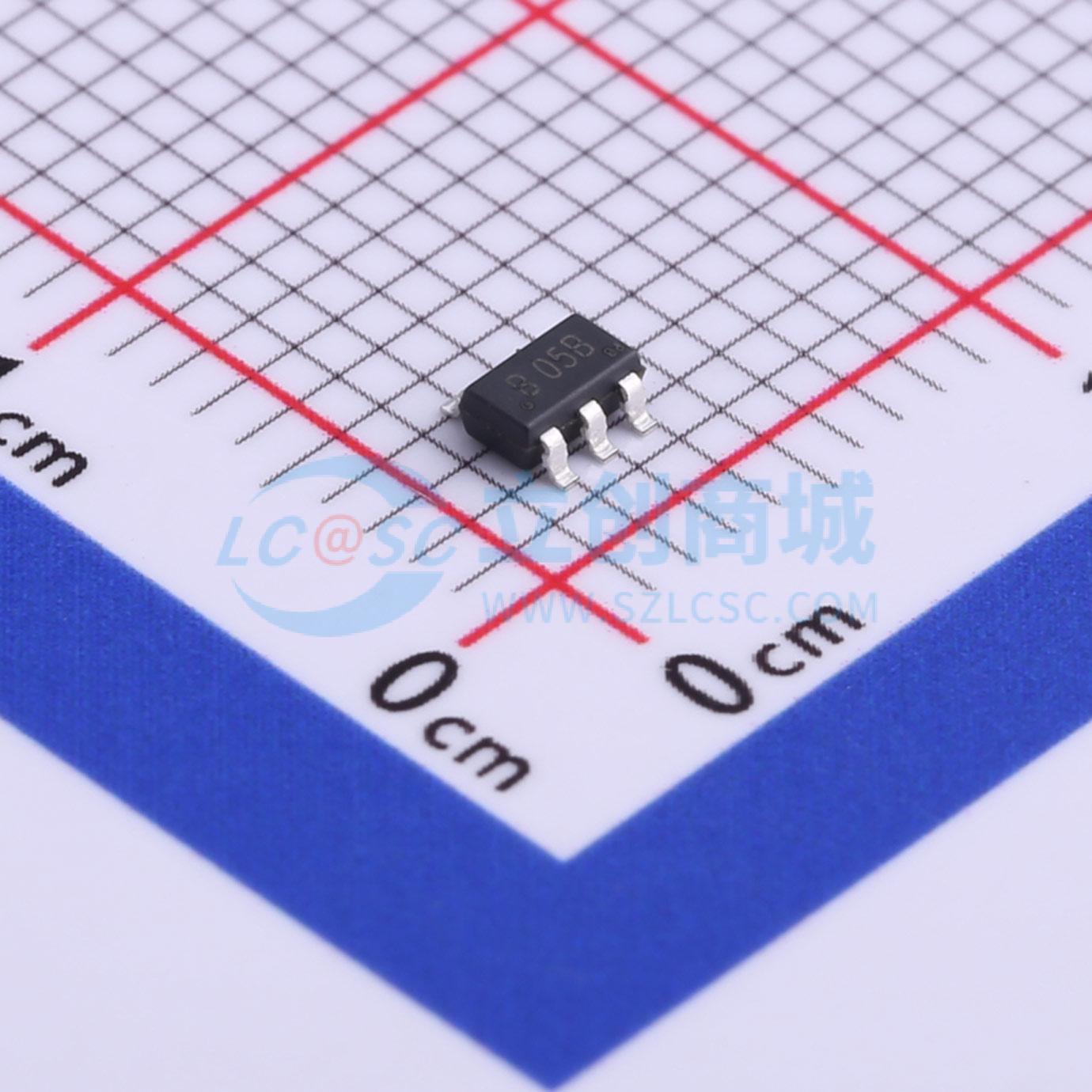

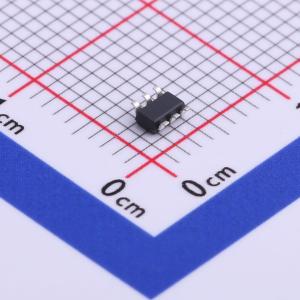

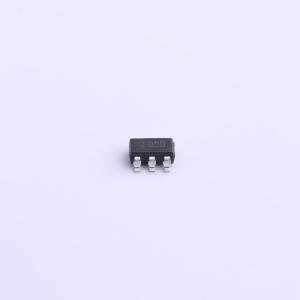

温馨提醒：图片仅供参考，商品以实物为准
UDT26A05L05-LC1
ESD 5V截止 峰值浪涌电流：5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UDT26A05L05-LC1是浪涌额定二极管阵列，旨在保护高速数据接口。它专门设计用于保护连接到数据和传输线路的敏感组件，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击引起的过电压影响。该器件的独特设计在单个封装中集成了一个浪涌额定二极管和四条数据线、低电容转向二极管以及一个TVS二极管。低电容阵列配置使用户能够保护四条高速数据或传输线路。接触放电：±20kV，空气放电：±25kV
- 品牌名称
- Brightking(君耀电子)
- 商品型号
- UDT26A05L05-LC1
- 商品编号
- C523553
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.063克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 16V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 击穿电压 | 6V | |
| 反向电流(Ir) | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 四路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.8pF |
商品概述
UDT26A05L05-LC1 是浪涌额定二极管阵列，旨在保护高速数据接口。它专门用于保护连接到数据和传输线路的敏感元件，使其免受静电放电 (ESD)、电快速瞬变 (EFT) 和雷击引起的过电压影响。 该器件的独特设计在单个封装中集成了一个浪涌额定二极管和四条数据线、低电容转向二极管以及一个 TVS 二极管。低电容阵列配置使用户能够保护四条高速数据或传输线路。
商品特性
- 符合 IEC61000-4-2 ESD 25KV 空气放电、±20KV 接触放电标准
- 保护四条高速数据线和一条电源线
- 浪涌额定、低电容二极管阵列
- 工作电压：5V
- 低泄漏电流
- 低钳位电压
- 固态硅雪崩技术
- 符合 RoHS 标准
- 阻燃等级 UL 94V-0
- 符合 J-STD-020 的 MSL 1 级标准
- 通过 AEC-Q101 认证
- 标记：B 05B
应用领域
- USB 电源和数据线保护
- 10/100/1000 以太网
- 视频线保护
- I²C 总线保护
- 广域网/局域网设备
- ISDN S/T 接口
- 微控制器输入保护
- 便携式电子设备
