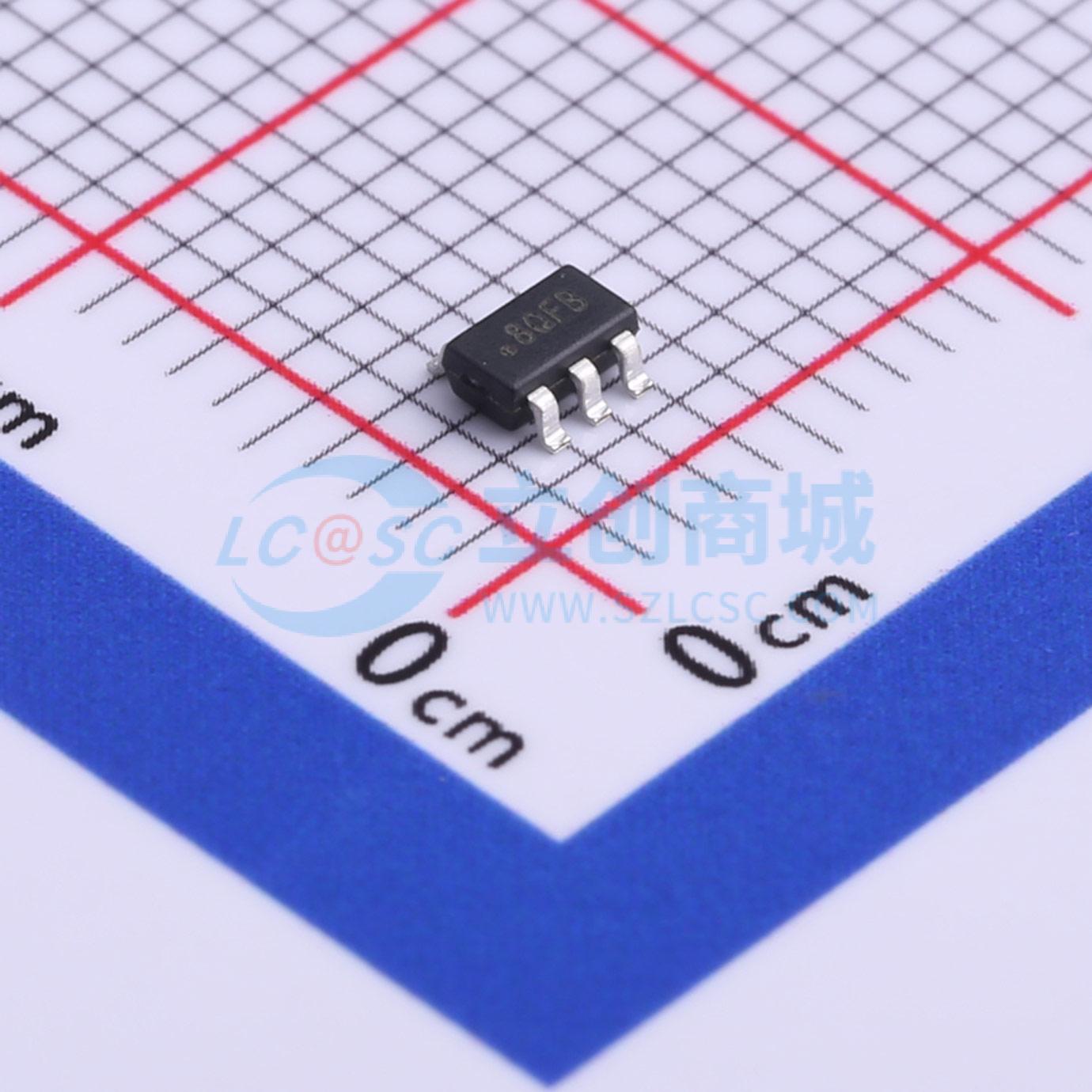

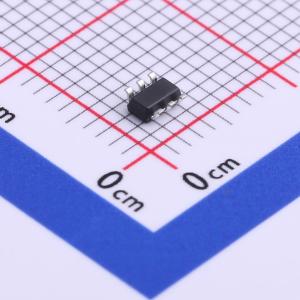

温馨提醒：图片仅供参考，商品以实物为准

DIO3157EST6

集成电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一种增强型单刀双掷 (SPDT) CMOS 模拟开关。它在公共端口上具有电源开/关保护功能，可有效保护设备免受外部信号干扰。它还具有出色的 -3dB 带宽和较低的导通电阻，可在多种应用中用作模拟开关。在 1.65V 至 5.5V 的宽 Vcc 电源下工作，即使 S 引脚的电压低于 Vcc 电源，也能消耗非常低的静态电流。这项新特性非常适合移动手机应用，允许直接与基带处理器通用 I/O 接口，无需电平转换器。
品牌名称: DIOO(帝奥微)
商品型号: DIO3157EST6
商品编号: C521636
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

DIO3157E是一款增强型单刀双掷（SPDT）CMOS模拟开关。它具备公共端口电源通/断保护功能，能有效保护器件免受外部信号干扰。此外，它还拥有出色的-3dB带宽和较低的导通电阻，可在多种应用中用作模拟开关。 DIO3157E的Vcc电源电压范围为1.65V至5.5V，即使S引脚电压低于Vcc电源电压，其静态电流也非常低。这一全新特性非常适合手机应用，可直接与基带处理器的通用I/O接口连接，无需电平转换器。

商品特性

公共端口具备过压容限（OVT）特性
低导通电容：典型值为18pF
低导通电阻：最大值为10Ω
低功耗：最大值为1uA，在扩展电压范围（Vcc = 2.7V、Vcc = 4.3V）内ICC最大值为10uA
宽-3dB带宽：>300MHz
宽电源电压范围：1.65~5.5V
封装形式：6引脚SC70和SOT23
人体模型（HBM）静电放电（ESD）等级为8kV，带电器件模型（CDM）ESD等级为2kV

应用领域

手机
个人数字助理（PDA）
便携式仪器
电池供电的通信计算机外设

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	1
	工作电压	1.65V~5.5V
	导通时间(ton)	35ns

	属性	参数值
	导通电阻(Ron)	10Ω
	关闭时间(toff)	30ns
	工作温度	-40℃~+85℃
	导通电容(Con)	16pF
	带宽	350MHz
