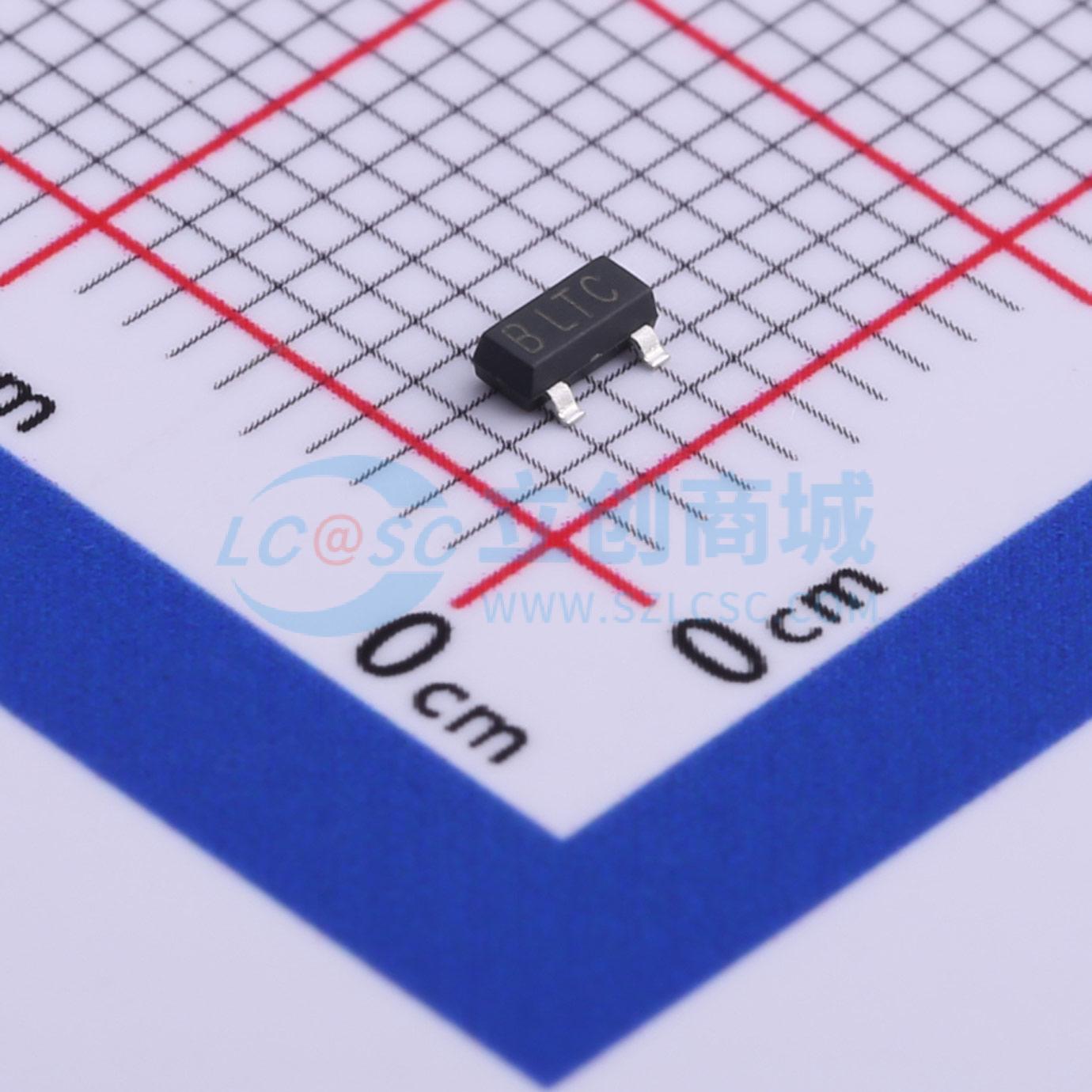

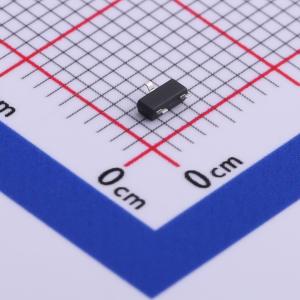

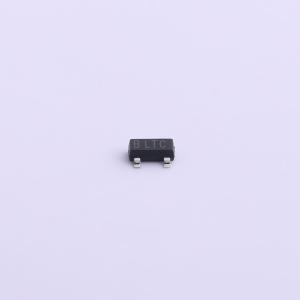

UDT23A05L02

ESD 5V截止

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UDT23AXXL02系列是超低电容TVS阵列，旨在保护高速数据接口。该系列专门设计用于保护连接到高速数据和传输线路的敏感元件，使其免受静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压影响。该系列典型电容仅为0.8 pF，这意味着它可用于工作频率超过3GHz的电路，且不会造成信号衰减。
品牌名称: Brightking(君耀电子)
商品型号: UDT23A05L02
商品编号: C523550
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.052克(g)

商品参数

商品概述

UDT23AXXL02系列是超低电容TVS阵列，旨在保护高速数据接口。该系列专门设计用于保护连接到高速数据和传输线路的敏感元件，使其免受静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压影响。该系列典型电容仅为0.8 pF，这意味着它可用于工作频率超过3GHz的电路，且不会造成信号衰减。

商品特性

符合IEC61000 - 4 - 2标准，ESD空气放电15KV、接触放电8KV
SOT - 23表面贴装封装
保护两条高速数据线
在8/20μs波形下峰值功率耗散为400W
工作电压：3.3V、5V、12V、15V和24V
低漏电流
超低电容和钳位电压
固态硅雪崩技术
无铅/符合RoHS标准
阻燃等级UL 94V - 0
符合J - STD - 020标准的MSL 1级

应用领域

HDMI接口保护
移动显示数字接口
RF/天线电路
USB 2.0和Firewire端口
GaAs光电探测器保护
HBT功率放大器保护
Infiniband收发器保护

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交14单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	12V
	峰值脉冲功率(Ppp)	400W@8/20us
	反向电流(Ir)	5uA

	属性	参数值
	通道数	双路
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.8pF
