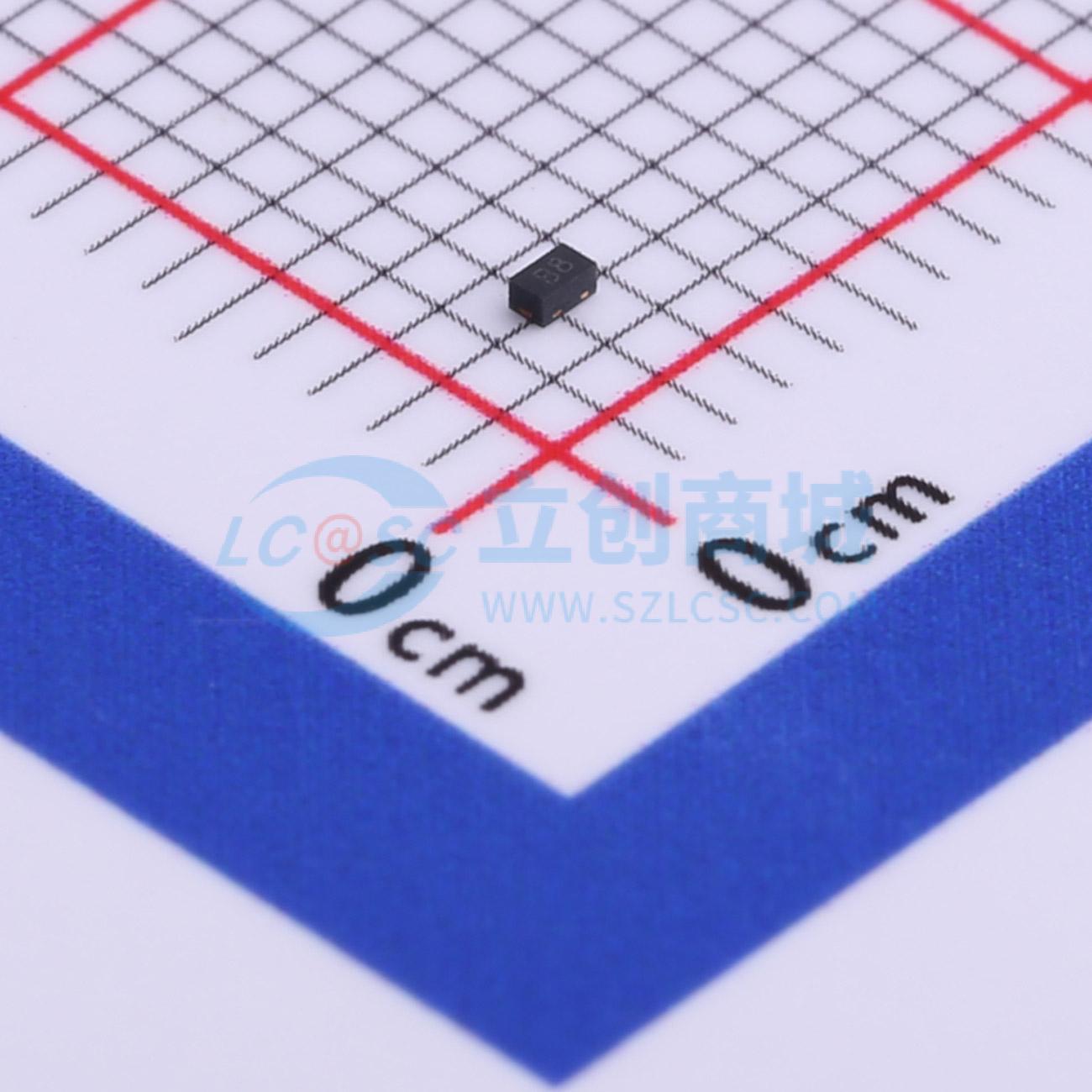

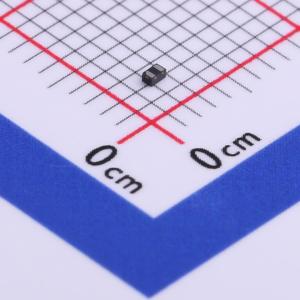

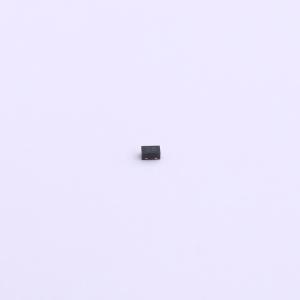

UAD8C18L01
UAD8C18L01
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- Brightking(君耀电子)
- 商品型号
- UAD8C18L01
- 商品编号
- C523535
- 商品封装
- SOD-882
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 18V | |
| 钳位电压 | 35V | |
| 峰值脉冲电流(Ipp) | 2A@8/20us | |
| 击穿电压 | 19V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 工作温度 | -50℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.6pF |
商品概述
UAD8C18L01包含采用专有硅雪崩技术制造的背对背瞬态电压抑制（TVS）二极管，可为可能遭受破坏性静电放电（ESD）的电子设备提供保护。它在不同电压下具有业界领先的电容线性度，非常适合射频（RF）应用。这种电容线性度，再加上极小的封装和低插入损耗，使该器件非常适合用于无线手机和终端的天线线路应用。背对背配置在存在交流信号时为数据线提供对称的ESD保护。
商品特性
- 符合IEC61000 - 4 - 2标准，ESD空气放电15KV、接触放电8KV
- SOD882表面贴装封装
- 工作电压：18V
- 低泄漏电流
- 无铅/符合RoHS标准
- 阻燃等级UL 94V - 0
- 符合J - STD - 020标准的MSL 1级
- 标记：B8
应用领域
-RF信号ESD保护-NFC天线保护-MP3/便携式媒体播放器(PMP)-便携式医疗设备-机顶盒-智能手机-外部存储设备-超级本、笔记本电脑-平板电脑、电子阅读器
