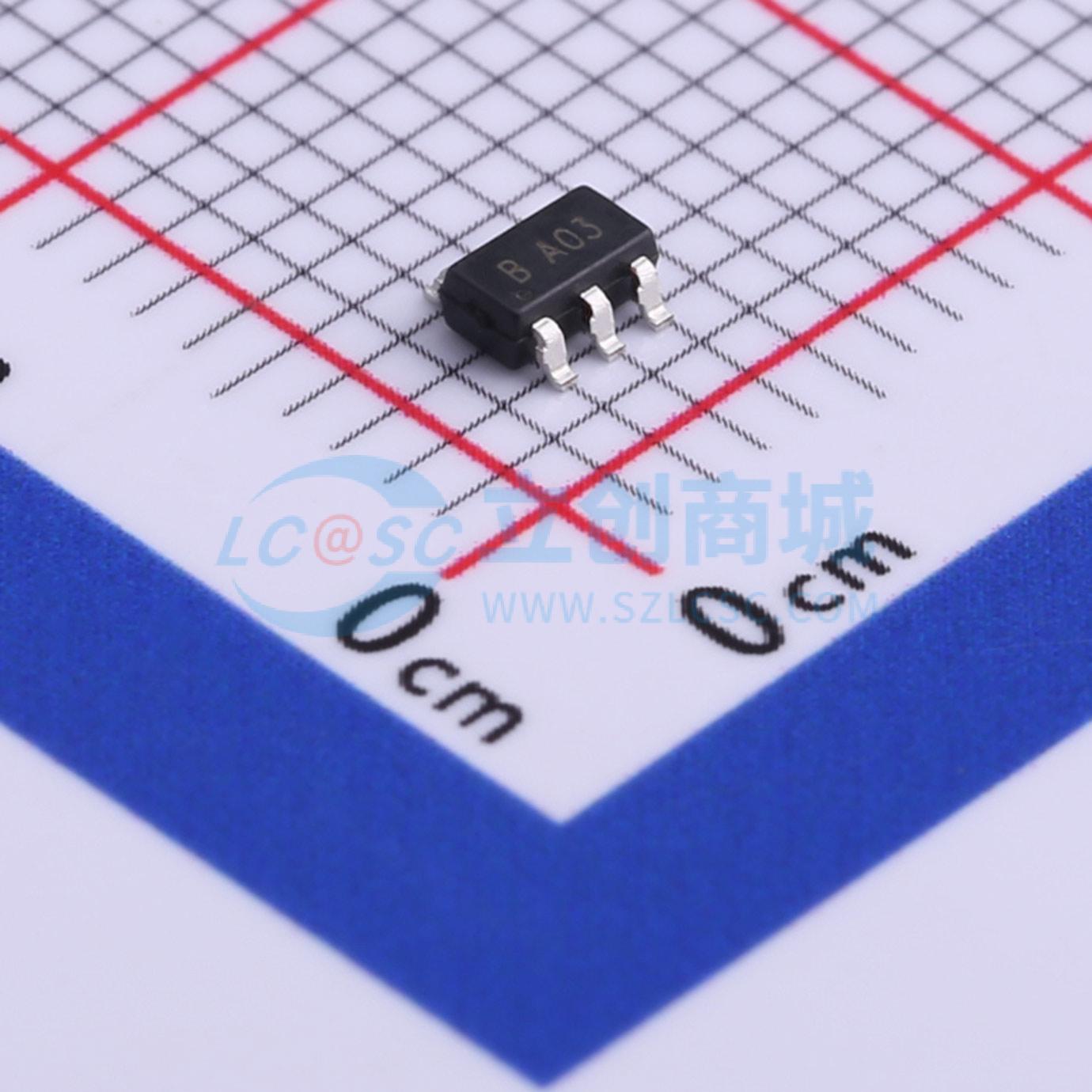

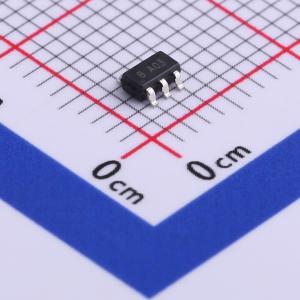

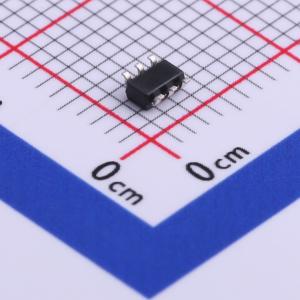

UAT26A03L05
ESD 3.3V截止 峰值浪涌电流：4A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- UAT26A03L05是浪涌额定二极管阵列，旨在保护高速数据接口。它专门设计用于保护连接到数据和传输线路的敏感元件，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击引起的过电压影响。该器件的独特设计在单个封装中集成了一个浪涌额定二极管和四条数据线、低电容转向二极管以及一个TVS二极管。低电容阵列配置使用户能够保护四条高速数据或传输线路。
- 品牌名称
- Brightking(君耀电子)
- 商品型号
- UAT26A03L05
- 商品编号
- C523536
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.054克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 击穿电压 | 4.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.5pF |
商品概述
UAT26A03L05是浪涌额定二极管阵列，旨在保护高速数据接口。它专门用于保护连接到数据和传输线路的敏感元件，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击引起的过电压影响。 该器件的独特设计集成了一个浪涌额定线路和四条数据线。低电容转向二极管和一个TVS二极管封装在一个单一封装中。低电容阵列配置使用户能够保护四条高速数据或传输线路。
商品特性
- 符合IEC61000 - 4 - 2标准，ESD空气放电15kV、接触放电8kV
- 保护四条高速数据线和一条电源线
- 浪涌额定、低电容二极管阵列
- 工作电压：3.3V
- 低泄漏电流
- 低钳位电压
- 固态硅雪崩技术
- 无铅/符合RoHS标准
- 可燃性等级UL 94V - 0
- 符合J - STD - 020标准的MSL 1级
- 标记：B A03
- 接触放电：±8kV
- 空气放电：±15kV
应用领域
- USB电源和数据线保护
- 10/100/1000以太网
- 视频线保护
- I²C总线保护
- HDMI接口保护
- 广域网/局域网设备
- ISDN S/T接口
- 微控制器输入保护
- 便携式电子设备
