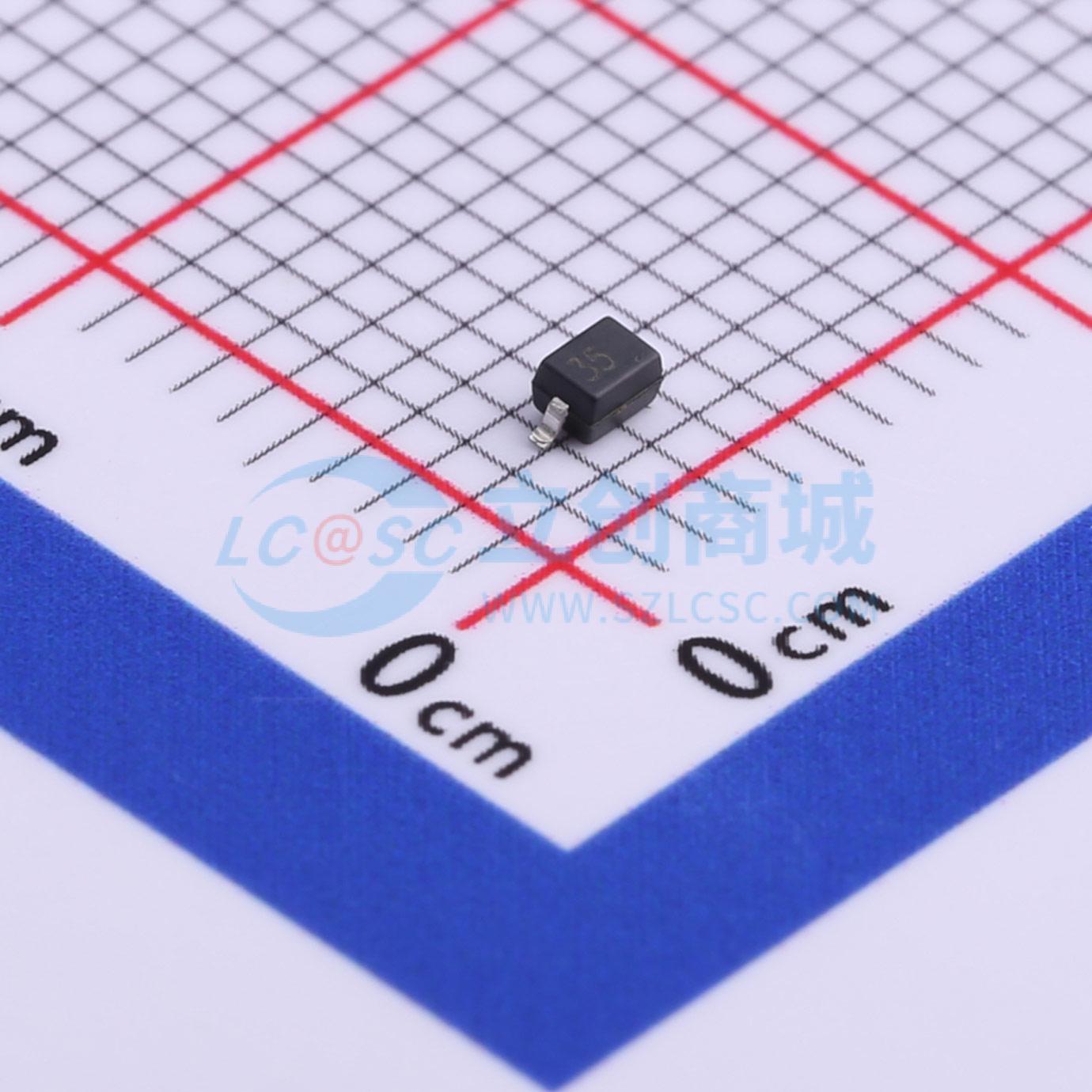

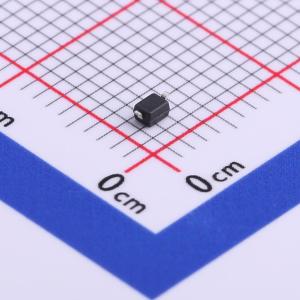

温馨提醒：图片仅供参考，商品以实物为准

UBD32C05L01

ESD 5V截止峰值浪涌电流：3A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 瞬态电压抑制器 UBD32C05L01 旨在保护低电压、先进的 CMOS 半导体免受静电放电 (ESD)、电缆放电事件 (CDE)、雷击和其他感应电压浪涌引起的瞬态影响。该器件采用 EPD 工艺技术制造。与硅雪崩二极管工艺相比，EPD 工艺可提供低关断电压，并显著降低漏电流和电容。结合低漏电流特性，这意味着在 10/100/1000 以太网等高速应用中能够保持信号完整性。该器件可用于保护两对高速线路。“直连式”设计可将走线电感降至最低，并减少与 ESD 事件相关的电压过冲。该器件的低钳位电压可将受保护 IC 所承受的应力降至最低。该器件的 TVS 二极管符合 IEC61000-4-2 4 级浪涌要求。
品牌名称: Brightking(君耀电子)
商品型号: UBD32C05L01
商品编号: C523540
商品封装: SOD-323
包装方式: 编带
商品毛重: 0.046克(g)

商品参数

商品概述

瞬态电压抑制器 UBD32C05L01 旨在保护低压、先进的 CMOS 半导体免受静电放电 (ESD)、电缆放电事件 (CDE)、雷击和其他感应电压浪涌引起的瞬态影响。该器件采用 EPD 工艺技术制造。与硅雪崩二极管工艺相比，EPD 工艺可提供低关断电压，并显著降低漏电流和电容。再加上低漏电流，这意味着在 10/100/1000 以太网等高速应用中能够保持信号完整性。该器件可用于保护两对高速线路。“直连式”设计可将走线电感降至最低，并减少与 ESD 事件相关的电压过冲。该器件的低钳位电压可将受保护 IC 承受的应力降至最低。该器件的 TVS 二极管符合 IEC61000 - 4 - 2 4 级浪涌要求。

商品特性

符合 IEC61000 - 4 - 2 ESD 15KV 空气放电、8KV 接触放电标准
SOD - 323 表面贴装封装
保护一条 I/O 线路
工作电压：5V
低漏电流
低工作电压和钳位电压
固态硅雪崩技术
无铅/符合 RoHS 标准
阻燃等级 UL 94V - 0
符合 J - STD - 020 的 MSL 1 级标准
通过 AEC - Q101 认证

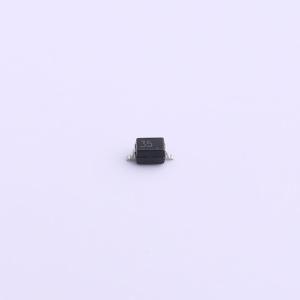

标记：35

应用领域

-高速数据线-基于微处理器的设备-局域网/广域网设备-台式电脑和服务器-笔记本电脑、便携式电脑和平板电脑-便携式仪器-外设-通用串行总线 (USB) 端口保护

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	20V
	峰值脉冲电流(Ipp)	3A@8/20us
	击穿电压	6V
	反向电流(Ir)	1uA

	属性	参数值
	通道数	双路
	工作温度	-55℃~+150℃
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.4pF
