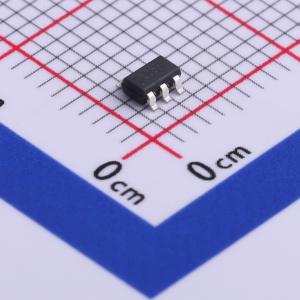

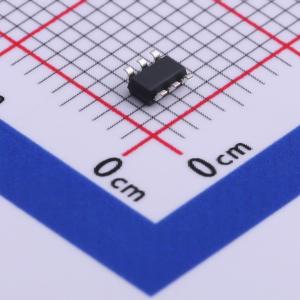

温馨提醒：图片仅供参考，商品以实物为准
UBT26A05L03
ESD 5.25V截止 峰值浪涌电流：5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UBT26A05L03 旨在保护高速数据接口。它专门用于保护连接到数据和传输线路的敏感元件，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击引起的过电压影响。
- 品牌名称
- Brightking(君耀电子)
- 商品型号
- UBT26A05L03
- 商品编号
- C523544
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.055克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5.25V | |
| 钳位电压 | 17V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 击穿电压 | 6V | |
| 反向电流(Ir) | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 双路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 3.5pF |
商品概述
UBT26A05L03旨在保护高速数据接口。它专门用于保护连接到数据和传输线路的敏感元件，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击引起的过电压影响。
商品特性
- 符合IEC61000 - 4 - 2标准，15kV空气放电、8kV接触放电
- 保护三条数据线
- 工作电压：5V
- 低泄漏电流
- 低钳位电压
- 固态硅雪崩技术
- 无铅/符合RoHS标准
- 阻燃等级UL 94V - 0
- 符合J - STD - 020标准的MSL 1级
- 通过AEC - Q101认证
- 标记：LC62
- 接触放电：±8kV
- 空气放电：±15kV
应用领域
- USB 2.0端口应用示意图
