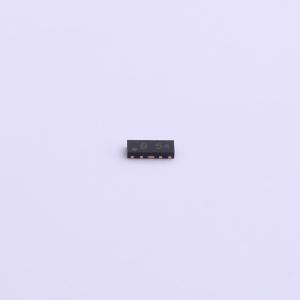

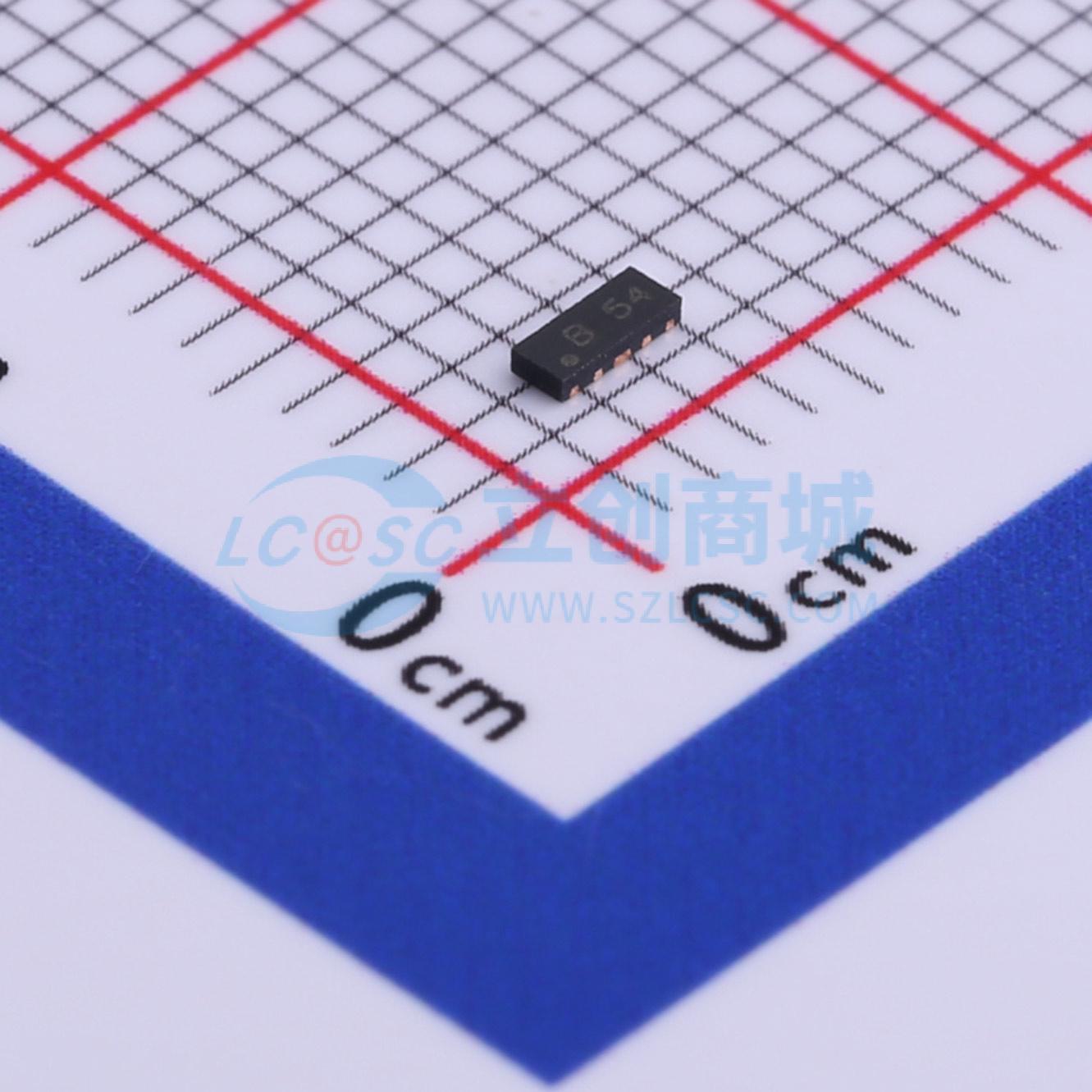

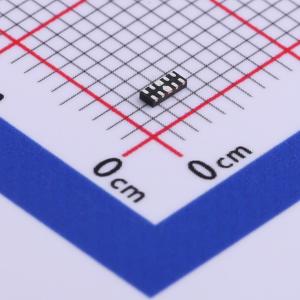

温馨提醒：图片仅供参考，商品以实物为准

UBQ10A05L04HI

ESD 5V截止峰值浪涌电流：5A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UBQ10A05L04HI是一款超低电容TVS阵列，旨在保护高速数据接口。该系列专门设计用于保护连接到高速数据和传输线路的敏感元件，使其免受静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压影响。其I/O引脚之间的典型电容仅为0.3pF，这使其能够在超过3GHz的电路中使用而不会造成信号衰减。它们可用于满足IEC61000 - 4 - 2的ESD抗扰度要求。通过允许走线直接穿过器件，它们便于PCB布局。小尺寸、低电容和高水平的ESD保护相结合，使其成为HDMI、UDI、Display Port、MDDI、Serial ATA和Infiniband等电路应用的灵活解决方案。
品牌名称: Brightking(君耀电子)
商品型号: UBQ10A05L04HI
商品编号: C523542
商品封装: QFN-10(2.5x1.0)
包装方式: 编带
商品毛重: 0.044克(g)

商品参数

商品概述

UBQ10A05L04HI是一款超低电容TVS阵列，旨在保护高速数据接口。该系列专门设计用于保护连接到高速数据和传输线路的敏感元件，使其免受静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压影响。其I/O引脚之间的典型电容仅为0.3pF，这使其能够在超过3GHz的电路中使用而不会造成信号衰减。它们可用于满足IEC61000 - 4 - 2的ESD抗扰度要求。通过允许走线直接穿过器件，它们便于PCB布局。小尺寸、低电容和高水平的ESD保护相结合，使其成为HDMI、UDI、Display Port、MDDI、Serial ATA和Infiniband等电路应用的灵活解决方案。

商品特性

符合IEC61000 - 4 - 2 ESD 20kV空气放电、20kV接触放电标准
QFN - 10（2.5x1.0x0.5mm）表面贴装封装
保护四条I/O线路
工作电压：5V
低泄漏电流
低工作电压和钳位电压
固态硅雪崩技术
无铅/符合RoHS标准
阻燃等级UL 94V - 0
符合J - STD - 020的MSL 1级标记：B 54

应用领域

高清多媒体接口（HDMI 1.4）
数字视频接口（DVI）
统一显示接口（UDI）
Display Port接口
MDDI端口
PCI Express
串行ATA

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交20单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	15V
	峰值脉冲电流(Ipp)	5A@8/20us
	击穿电压	6V
	反向电流(Ir)	1uA

	属性	参数值
	通道数	四路
	工作温度	-55℃~+150℃
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.6pF；0.3pF
