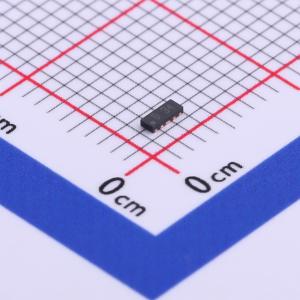

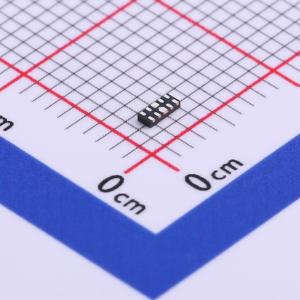

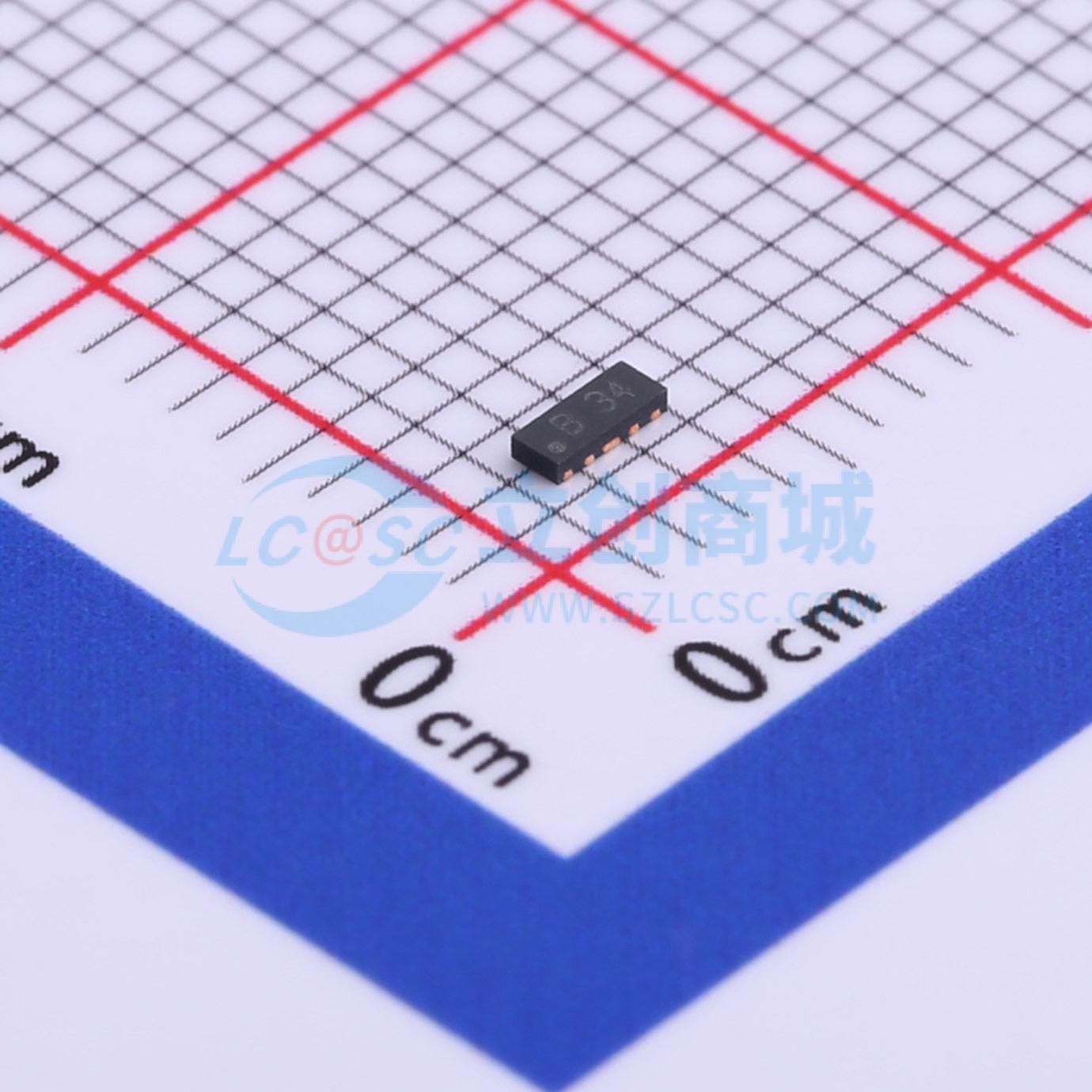

UBQ10A03L04
3.3V 4A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UBQ10A03L04是一款超低电容TVS阵列，旨在保护高速数据接口。该系列专为保护连接到高速数据和传输线路的敏感元件而设计，使其免受静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压影响。其典型电容仅为0
- 品牌名称
- Brightking(君耀电子)
- 商品型号
- UBQ10A03L04
- 商品编号
- C523541
- 商品封装
- QFN-10(2.5x1.0)
- 包装方式
- 编带
- 商品毛重
- 0.045克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 反向电流(Ir) | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 四路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.6pF；0.3pF |
商品概述
UBQ10A03L04 是一款超低电容 TVS 阵列，旨在保护高速数据接口。该系列专门设计用于保护连接到高速数据和传输线路的敏感组件，使其免受静电放电 (ESD)、电缆放电事件 (CDE) 和电快速瞬变 (EFT) 引起的过电压影响。其 I/O 引脚之间的典型电容仅为 0.3pF，这使其能够在超过 3GHz 的电路中使用而不会产生信号衰减。它们可用于满足 IEC61000 - 4 - 2 标准第 4 级（± 15kV 空气放电、± 8kV 接触放电）的 ESD 抗扰度要求。通过允许走线直接穿过器件，它们便于 PCB 布局。小尺寸、低电容和高水平的 ESD 保护相结合，使其成为 HDMI、UDI、Display Port、MDDI、Serial ATA 和 Infiniband 电路等应用的灵活解决方案。
商品特性
- QFN - 10（2.5×1.0×0.5mm）表面贴装封装
- 保护四条 I/O 线路
- 工作电压：3.3V
- 低泄漏电流
- 低工作电压和钳位电压
- 固态硅雪崩技术
- 无铅/符合 RoHS 标准
- 阻燃等级 UL 94V - 0
- 符合 J - STD - 020 的 MSL 1 级标准

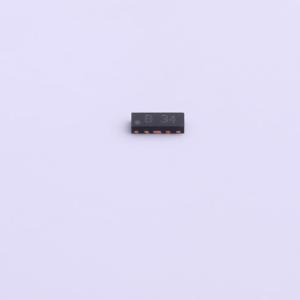

- 标记：B 34
应用领域
- 高清晰度多媒体接口 (HDMI 1.4)
- 数字视频接口 (DVI)
- 统一显示接口 (UDI)
- Display Port 接口
- MDDI 端口
- PCI Express
- 串行 ATA
