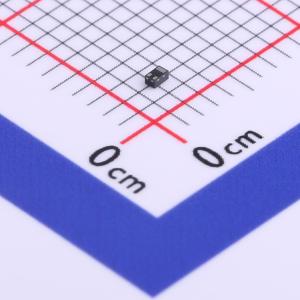

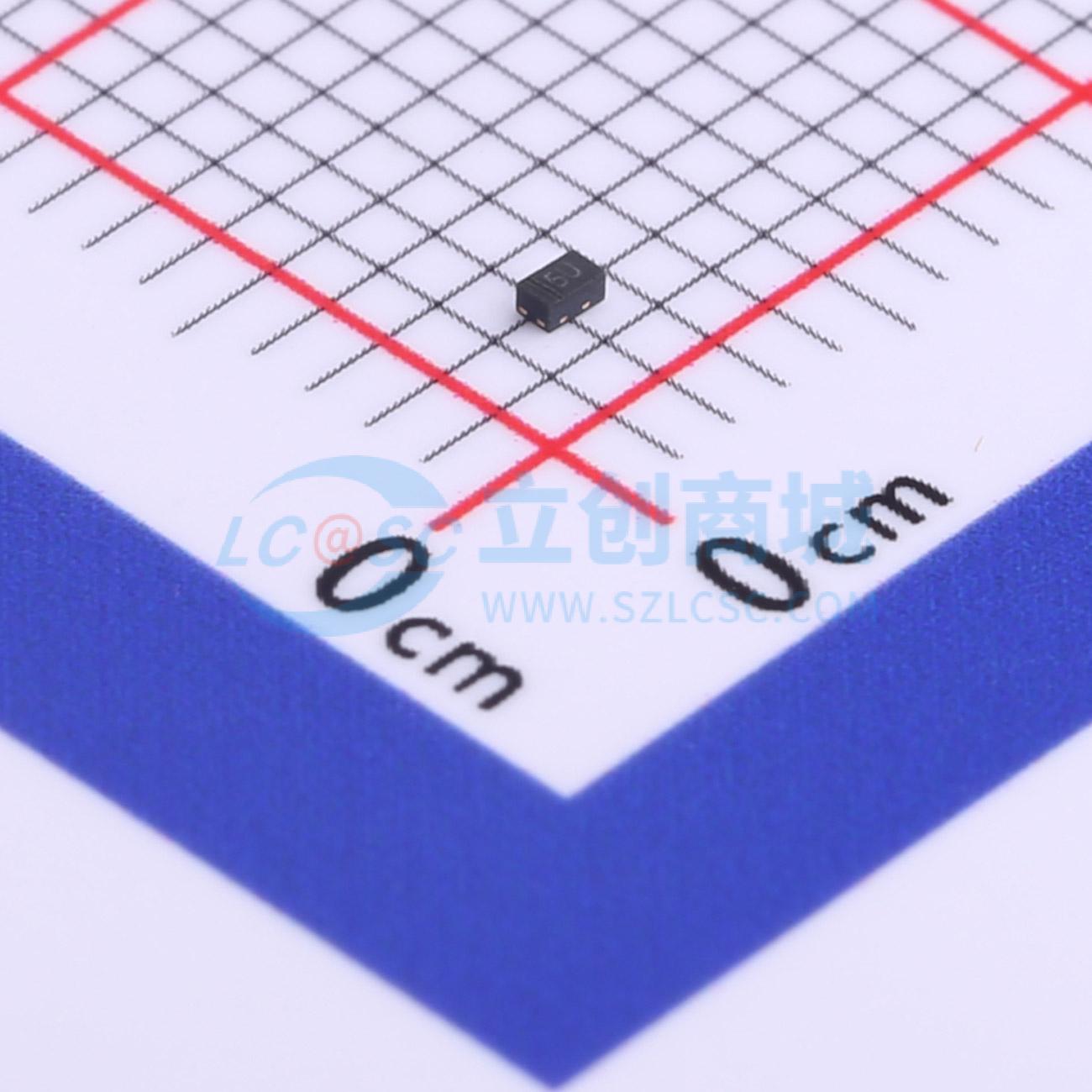

UAD8A05L02
UAD8A05L02
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- Brightking(君耀电子)
- 商品型号
- UAD8A05L02
- 商品编号
- C523532
- 商品封装
- DFN1006-3L
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 14V | |
| 峰值脉冲电流(Ipp) | 2.5A@8/20us | |
| 击穿电压 | 8.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.5pF；0.75pF |
商品概述
UAD8A05L02旨在保护敏感电子设备免受因静电放电（ESD）造成的损坏或闭锁。它专为替代便携式应用（如手机、笔记本电脑和其他便携式电子设备）中的多层压敏电阻（MLV）而设计。其特点是具有大截面积结，可传导高瞬态电流。该器件可用于满足IEC61000 - 4 - 2标准4级的抗扰度要求。
商品特性
- 符合IEC61000 - 4 - 2标准，15KV空气放电、8KV接触放电
- DFN1006 - 3L表面贴装封装
- 工作电压：5V
- 低泄漏电流
- 低工作电压和钳位电压
- 无铅/符合RoHS标准
- 阻燃等级UL 94V - 0
- 符合J - STD - 020标准的MSL 1级
- 标记：5U
应用领域
- USB 3.0/USB 2.0
- MHL/MIPI/MDDI
- HDMI、视频端口、eSATA
- 机顶盒、游戏机
- 智能手机
- 外部存储设备
- 超级本、笔记本电脑
- 平板电脑、电子阅读器
