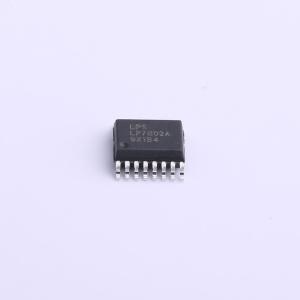

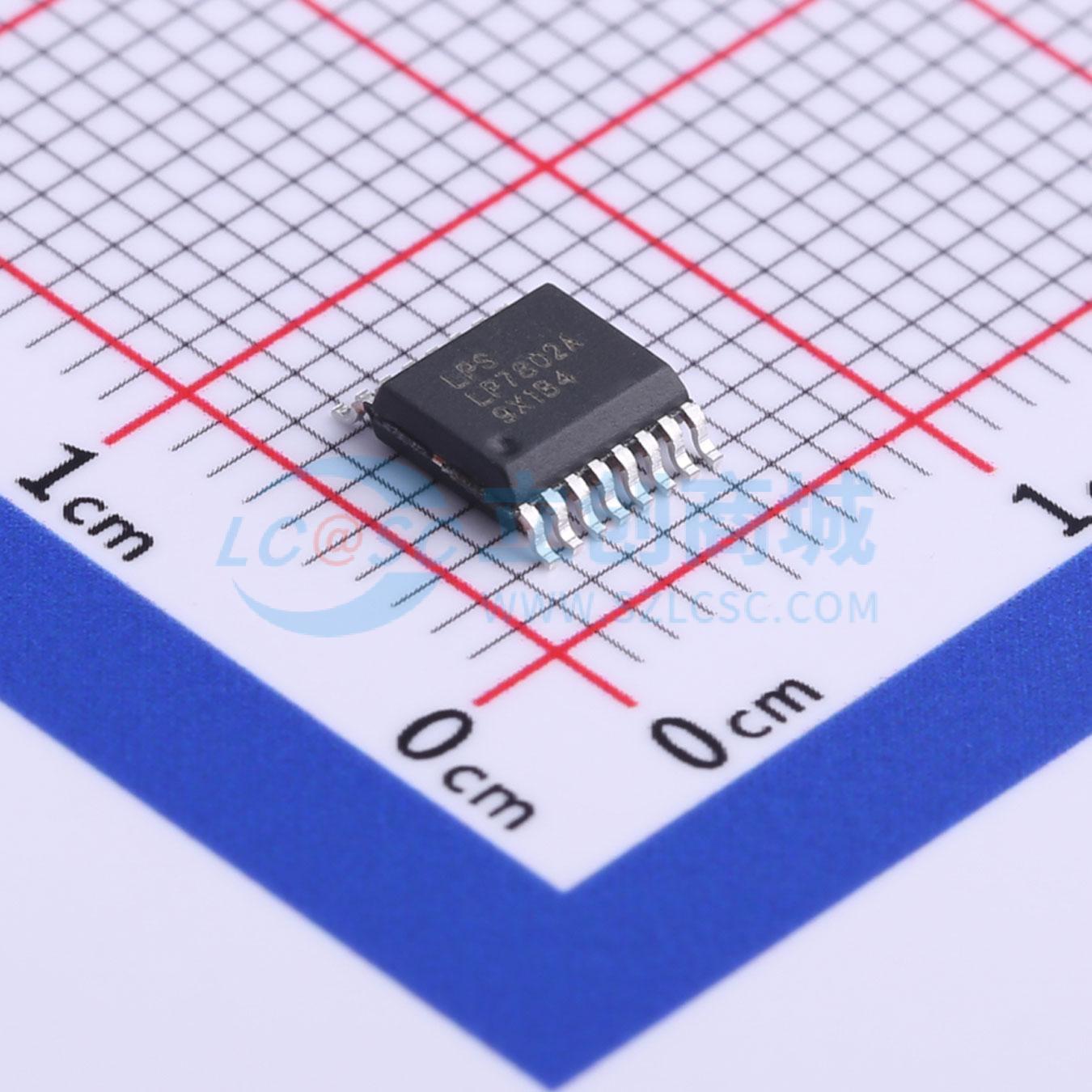

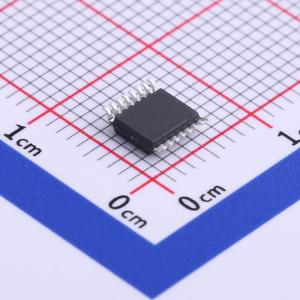

LP7802ASOF
六合一耳机充电仓专用芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LP7802A是一款专为小容量锂电池充电/放电应用设计的单芯片解决方案IC，集成了线性充电管理模块、同步升压、控制模块、状态指示、负载识别、双路独立放电模块。充电管理内置过压保护功能，输入耐压高达30V，内置功率MOS，充电电流外部可编程，最大充电电流1A，充电器电流自适应功能，充电状态指示功能。放电管理内置同步升压，双路独立负载接入识别、按键打开升压功能、EN控制开关功能；双路独立放电电流检测功能，电流外部可编程，放电电流小于设定值自动截止放电；内置放电指示、低电提示功能，双通道状态输出功能。
- 品牌名称
- LOWPOWER(微源半导体)
- 商品型号
- LP7802ASOF
- 商品编号
- C517112
- 商品封装
- SSOP-16-150mil
- 包装方式
- 编带
- 商品毛重
- 0.149克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.5V~6V | |
| 最大充电电流 | 1A | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | 3V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -20℃~+80℃ | |
| 电池温度检测 | 支持 | |
| 静态电流(Iq) | 23uA |
商品概述
LP7802A是一款专为小容量锂电池充电/放电应用设计的单芯片解决方案IC，集成了线性充电管理模块、同步升压、控制模块、状态指示、负载识别、双路独立放电模块。充电管理内置过压保护功能，输入耐压高达30V，内置功率MOS，充电电流外部可编程，最大充电电流1A，充电器电流自适应功能，充电状态指示功能。放电管理内置同步升压，双路独立负载接入识别、按键打开升压功能、EN控制开关功能；双路独立放电电流检测功能，电流外部可编程，放电电流小于设定值自动截止放电；内置放电指示、低电提示功能，双通道状态输出功能。针对小容量锂电池系统的应用，提供简单易用的解决方案。
商品特性
- 待机功耗：23μA
- 高输入耐压：30V
- 线性充电，充电电流可编程
- 具有充电器电流自适应功能
- 智能恒温充电功能
- 同步升压输出5V
- 双通道独立自动识别负载功能
- 开关频率1MHz
- 放电效率高达93%
- 双路放电截止电流可编程
- 放电模块过流、短路、过温保护功能
- 内置充电、放电指示功能，低电量提示功能
应用领域
- TWS耳机仓
- 锂电池系统充电/放电应用
