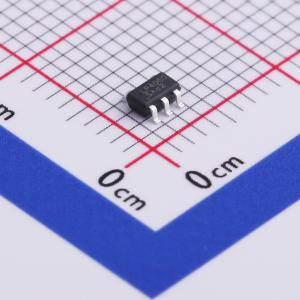

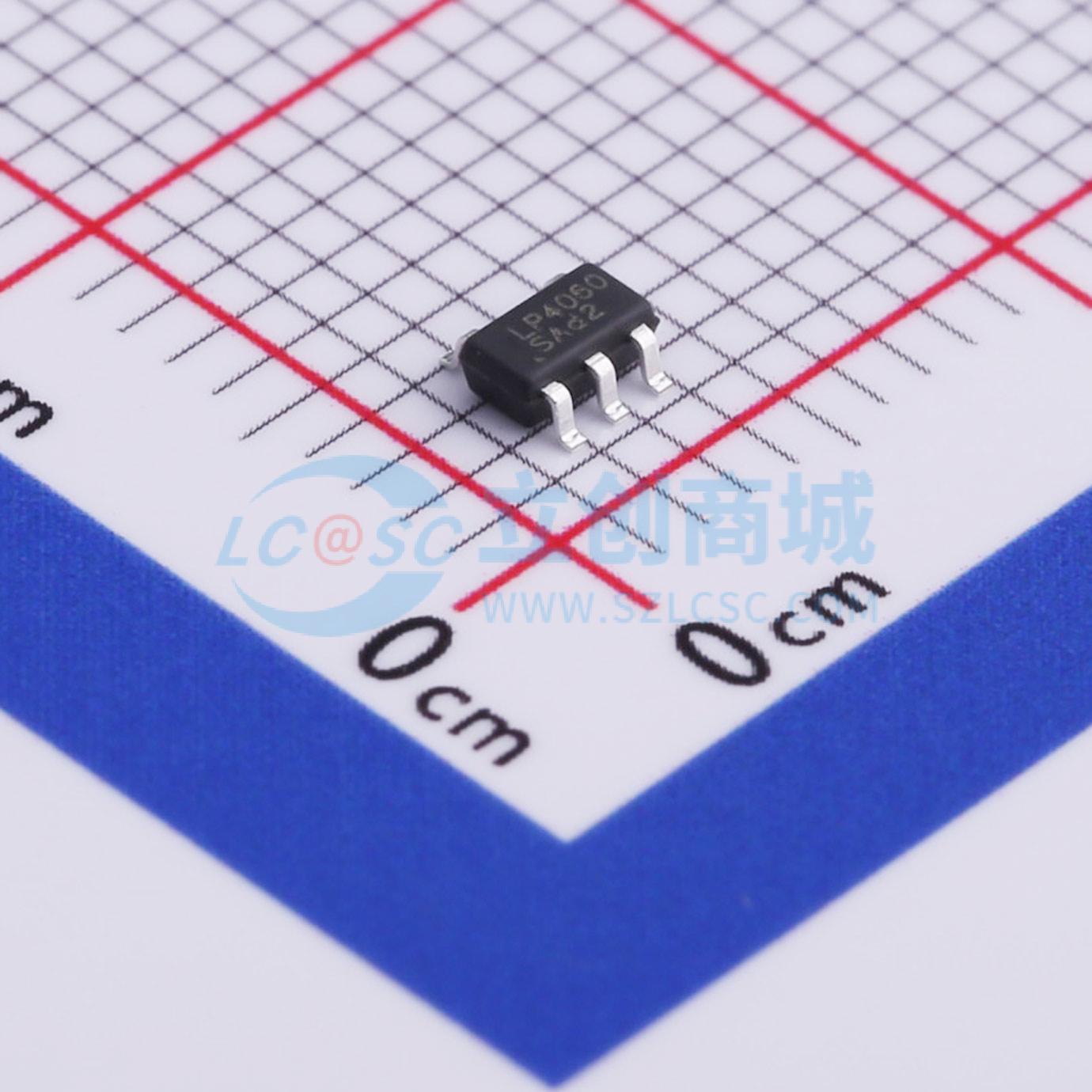

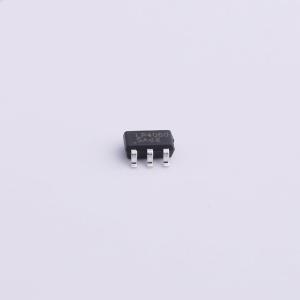

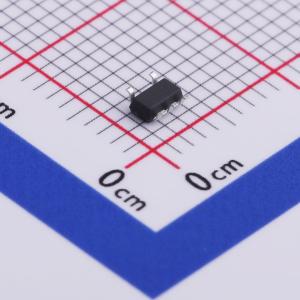

LP4060SB5F

LP4060S 是一款完整的单节锂离子电池恒流/恒压线性充电器。其 SOT23 - 5 封装和较少的外部元件数量，使 LP4060S 非常适合便携式应用。此外，LP4060S 专门设计用于符合 USB 电源规格。由于采用内部 MOSFET 架构，无需外部检测电阻，也不需要隔离二极管。热反馈可调节充电电流，以在高功率运行或高环境温度期间限制芯片温度。充电电压固定为 4.2V，充电电流可通过单个电阻进行外部编程。当达到最终浮充电压后，充电电流降至编程值的 1/10 时，LP4060S 会自动终止充电周期。当移除输入电源（壁式适配器或 USB 电源）时，LP4060S 会自动进入低电流状态，使电池漏电流降至小于 1µA。其他特性包括充电电流监测、自动再充电以及一个状态引脚，用于指示充电终止和输入电压的存在。

• 可编程充电电流高达 500mA
• 无需 MOSFET、检测电阻或隔离二极管
• 具备热调节功能的恒流/恒压操作，可在无过热风险的情况下最大化充电速率
• 4.2V 充电电压，精度为 ± 1%
• 用于电量计量的充电电流监测输出
• 自动再充电
• 2.9V 涓流充电阈值
• C/10 充电终止
• 输出过流保护（OCP）
• 充电过温保护（OTP）
• SOT23 - 5 封装

• 便携式媒体播放器/MP3 播放器
• 蜂窝手机和智能手机
• 个人数字助理（PDA）/数码相机（DSC）
• 蓝牙应用
