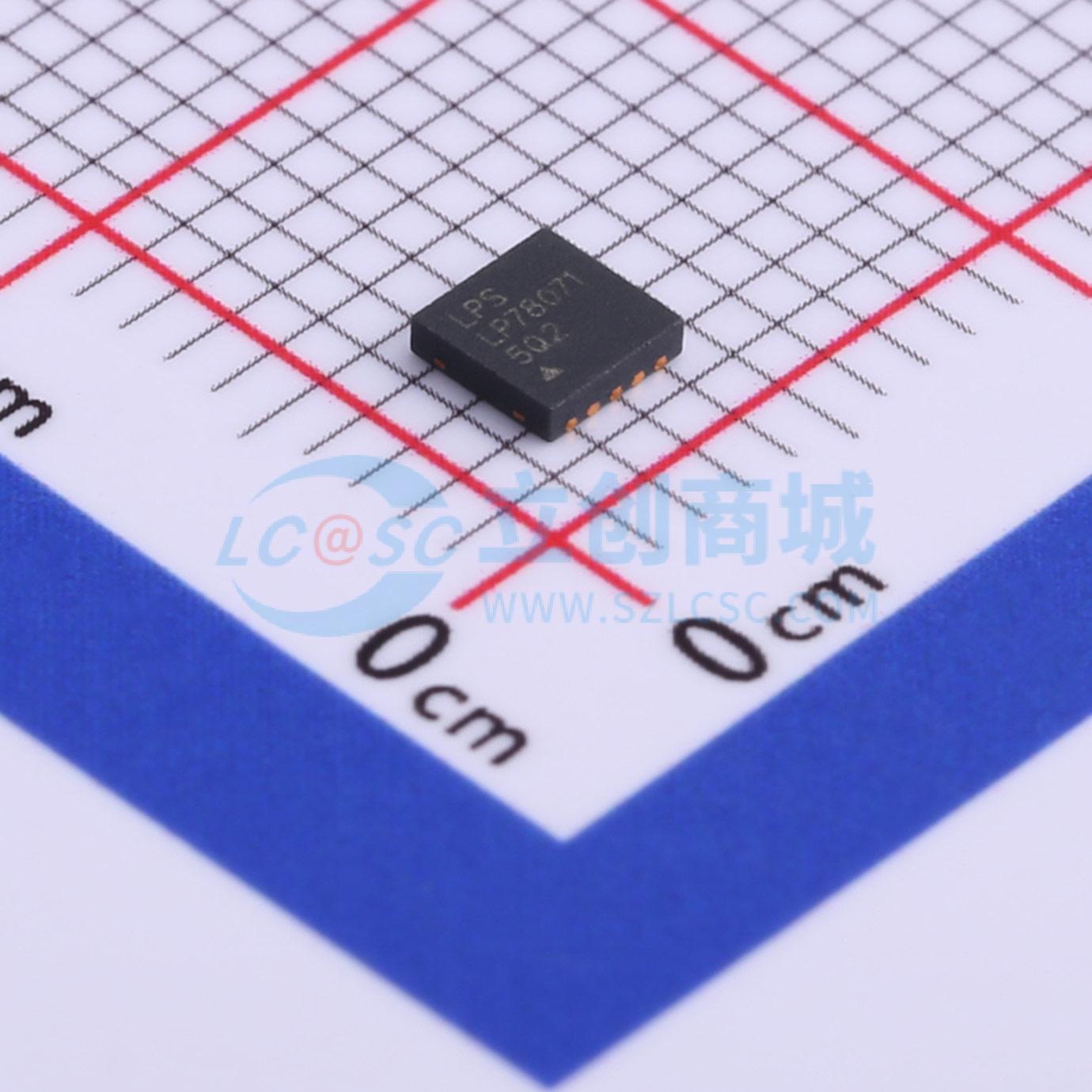

温馨提醒：图片仅供参考，商品以实物为准
LP78071QVF
停产 1A充电 + 3A同步升压电源管理集成电路（PMiC）
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LP78071是一款电源管理集成电路（PMIC），采用ESOP - 8和TDFN10封装，具备1路充电器和1路同步升压转换器。其充电器是一款适用于单节锂离子电池的完整恒流恒压线性充电器。此外，LP78071专门设计用于符合USB电源规范
- 品牌名称
- LOWPOWER(微源半导体)
- 商品型号
- LP78071QVF
- 商品编号
- C517114
- 商品封装
- TDFN-10-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.054克(g)
商品参数
参数完善中
商品概述
LP78071是一款具有1个充电通道和1个同步升压转换器通道的PMIC，提供ESOP-8和TDFN10封装。该充电器是用于单节锂离子电池的完整恒流恒压线性充电器，设计符合USB电源规范。由于内部MOSFET架构，无需外部检测电阻或阻塞二极管。热反馈调节充电电流以限制高功率运行或环境温度较高时的芯片温度。充电电压固定为4.2V，可通过单一电阻外部设置充电电流。当达到最终浮充电压后，充电电流降至设定值的1/10时，充电器会自动终止充电周期。当输入电源（墙适配器或USB电源）被移除时，LP78071进入低电流状态，将电池放电电流降至小于4μA。
其他特性包括充电电流监测、欠压锁定、自动再充电以及一个状态引脚，用于指示充电终止和输入电压的存在。升压转换器是一个同步电流模式升压DC-DC转换器。其内置3A电流功率MOSFET的PWM电路使该转换器具有很高的能效。可选的高开关频率允许更快的环路响应，并且易于通过低噪声输出进行滤波。非反相输入及其误差放大器连接到内部800mV精密参考电压。
应用领域
- MID/平板电脑
- 移动电源
- 智能手机
- 蓝牙应用
