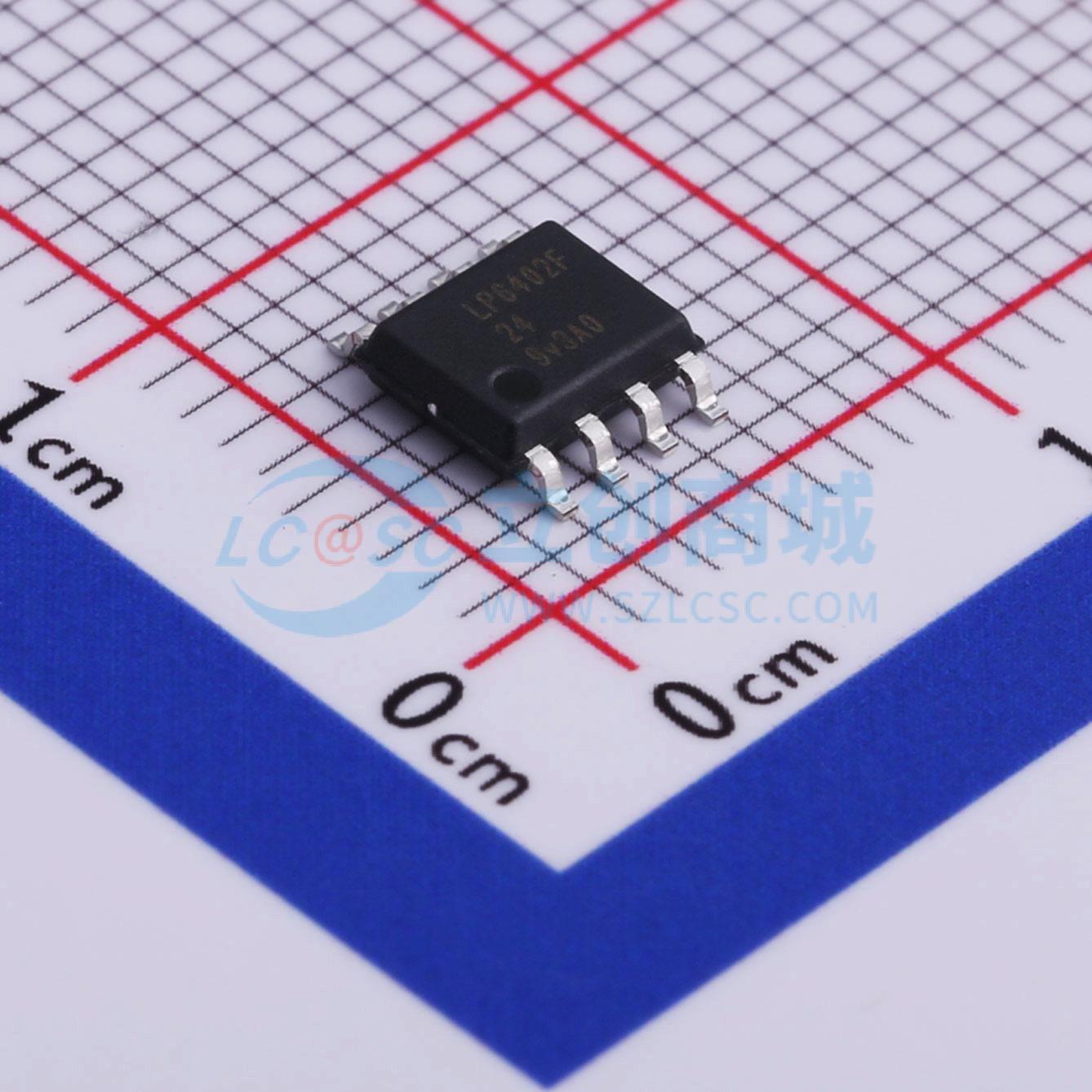

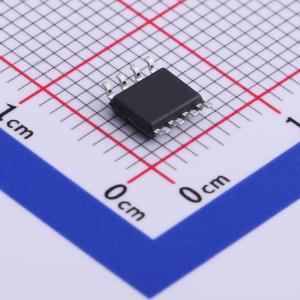

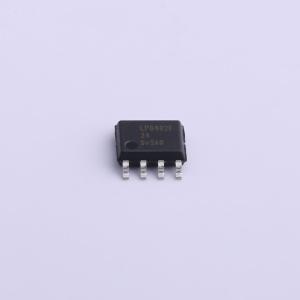

温馨提醒：图片仅供参考，商品以实物为准
LP6402F24SOF
2.4A/3.1A/3.4A充电转灯同步降压稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LP6402F是一颗同步整流降压开关模式转换器,具有宽电压输入范围（8V-32V）,输出电压5.1V,可实现持续输出电流2.4A/3.1A/3.4A。内置DCP输出协议,支持BC1.2、Apple2.4A、三星充电协议,效率高达92%。内置负载状态指示功能,外接LED灯可显示负载状态。具有超低EMI设计,内置多种保护功能,采用SOP8封装。
- 品牌名称
- LOWPOWER(微源半导体)
- 商品型号
- LP6402F24SOF
- 商品编号
- C517088
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.154克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 8V~32V | |
| 输出电压 | 5.1V | |
| 输出电流 | 2.4A | |
| 开关频率 | 120kHz | |
| 工作温度 | -20℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
LP6402F是一颗同步整流降压开关模式转换器，内置功率MOS管。输出电压5.1V，在8V - 32V宽输入电压范围内，可实现持续输出电流2.4A/3.1A/3.4A；内置DCP输出协议。 LP6402F具有同步模式操作，可在输出电流负载范围内实现高效率，电流模式控制下提供快速瞬态响应和逐周期电流限制；内置负载状态输出功能，外接LED灯可显示负载状态。 LP6402F最大限度减少外围器件，外部仅需一个功率电感，内置软启动、过流保护、过压保护、过温保护、短路保护功能；采用SOP8封装。
商品特性
- 宽电压输入范围：8~32V
- 输出电压5.1V
- 内置DCP协议（BC1.2、Apple2.4A、三星）
- 效率高达92%
- 120KHz工作频率
- 超低EMI设计
- 内置转灯指示状态输出功能
- 热保护关断
- SOP8封装
应用领域
- 车载充电器/适配器线性调节前置稳压器
- 分布式供电系统
- USB专用充电端口 (DCP)
