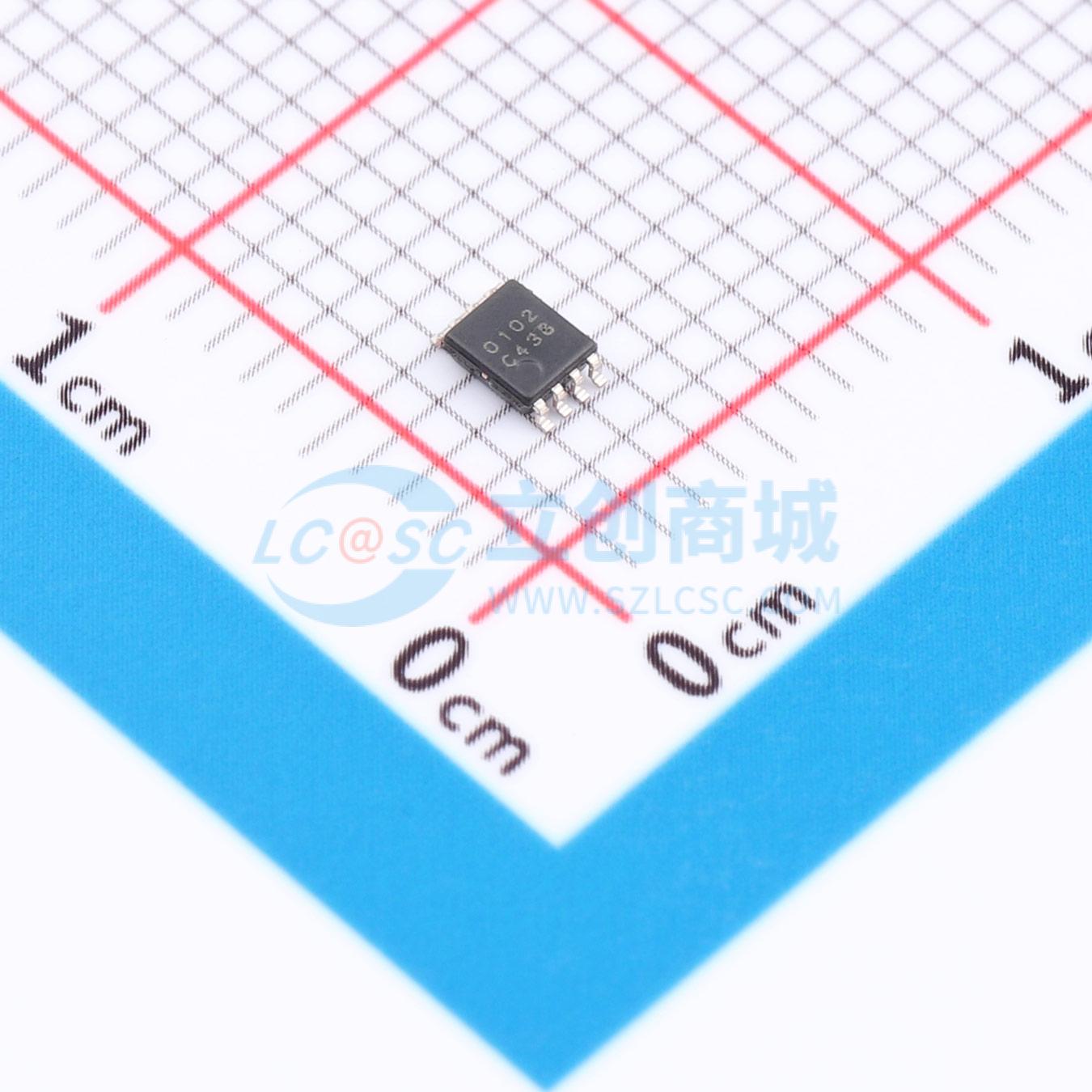

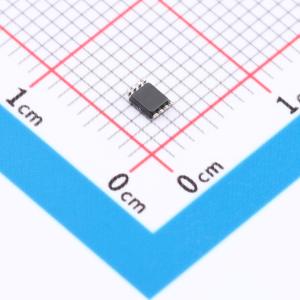

温馨提醒：图片仅供参考，商品以实物为准
WB0102
2位双向电压电平转换器，支持不同电压范围，具备双向翻译和Vcc隔离功能，无需电源排序，支持部分掉电模式
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 电平转换器（IIC，1-wire）
- 品牌名称
- Waferbest(匠芯微)
- 商品型号
- WB0102
- 商品编号
- C50386309
- 商品封装
- VSSOP8
- 包装方式
- 编带
- 商品毛重
- 0.032564克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 双向 | |
| 输入信号 | - | |
| 输出信号 | - | |
| 数据速率 | - | |
| 工作电压(VCCA) | 1.65V~3.6V | |
| 工作电压(VCCB) | 2.3V~5.5V | |
| 元件数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 每个电路通道数 | 2 | |
| 输出类型 | 三态 | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 自动方向检测；输出使能高阻；集成上拉电阻 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 接口类型 | SMBus；I2C；UART | |
| 芯片类型 | 电平转换器 |
商品概述
这款两位非反相转换器是一款双向电压电平转换器，可用于在多电压系统之间建立数字开关兼容性。该集成电路采用两条独立可配置的电源轨，其中A端口支持1.65 V至3.6 V的工作电压，并跟踪VCCA电源；B端口支持2.3 V至5.5 V的工作电压，并跟踪VCCB电源。上述优势提供了对较低和较高逻辑信号电平的支持，同时能够在1.8 V、2.5 V、3.3 V和5 V电压电路节点之间提供双向转换能力。将输出使能输入置为低电平时，所有输入/输出端口均被强制置于高阻态，从而显著降低静态电流消耗。为确保上电或掉电期间保持高阻态，输出使能引脚应通过下拉电阻连接到地；该电阻的最小值由驱动器的电流源能力决定。
商品特性
- 无需方向控制
- 数据速率：推挽模式下为24 Mbps，开漏模式下为2 Mbps
- A端口电压范围1.65 V至3.6 V，B端口电压范围2.3 V至5.5 V
- VCC隔离特性：若任一VCC输入接地，则两个端口均处于高阻态
- 无需电源时序控制：VCCA或VCCB均可先上电
- Ioff支持部分掉电模式操作
- 工作温度范围：-40℃至+85℃
应用领域
- I2C/SMBus
- UART
- GPIO
