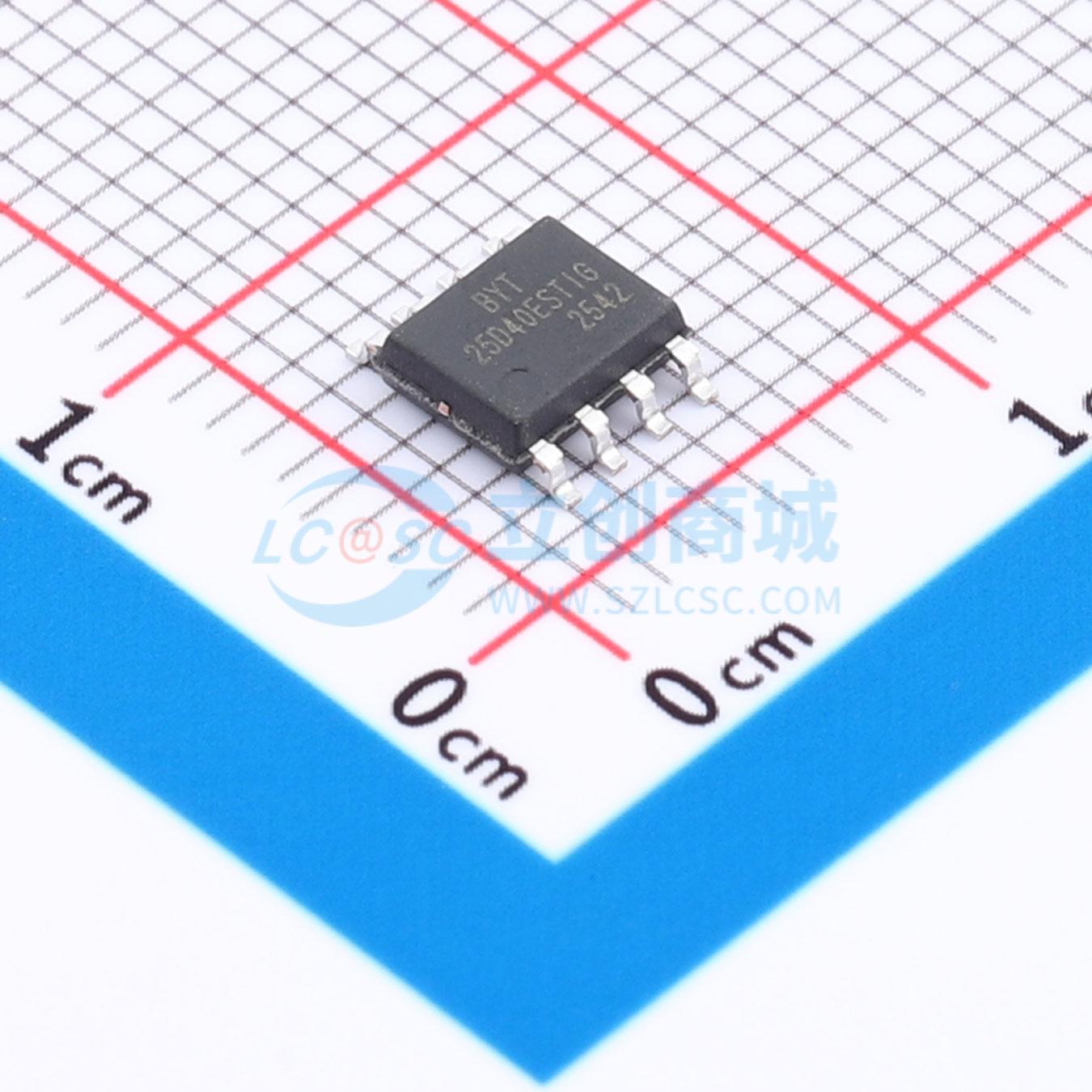

BY25D40ESTIG(T)实物图
  • BY25D40ESTIG(T)商品缩略图

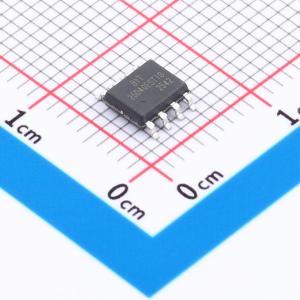

  • BY25D40ESTIG(T)商品缩略图
  • BY25D40ESTIG(T)商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

BY25D40ESTIG(T)

4Mbit SPI NOR Flash

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
是4M位串行外设接口（SPI）闪存，支持双SPI：串行时钟、芯片选择、串行数据I/O0（SI）、I/O1（SO）。双输出数据以108Mbit/s的速度传输。使用单一低压电源，范围从2.7V到3.6V。此外，支持JEDEC标准制造商和设备ID。
品牌名称
BOYAMICRO(博雅)
商品型号
BY25D40ESTIG(T)
商品编号
C50172541
商品封装
SOP-8-150mil​
包装方式
管装
商品毛重
1克(g)

商品参数

属性参数值
商品目录NOR FLASH
接口类型SPI
存储容量4Mbit
时钟频率(fc)108MHz
工作电压2.7V~3.6V
待机电流5uA
擦写寿命100000次
属性参数值
写周期时间(Tw)-
页写入时间(Tpp)800us
块擦除时间(tBE)3s@(64KB)
数据保留 - TDR(年)20年
工作温度-40℃~+85℃
功能特性硬件写保护；写使能锁存；软件写保护；上电复位

商品概述

BY25D40ES 是一款 4M 位串行外设接口闪存，支持双 SPI 模式，包含串行时钟、片选、串行数据输入/输出引脚。双输出模式下的数据传输速率可达 108Mbps。该器件采用单路低压电源供电，电压范围为 2.7V~3.6V。此外，该器件支持符合 JEDEC 标准的制造商与器件识别码。

商品特性

  • 串行外设接口
  • 标准 SPI：SCLK、/CS、SI、SO、/WP
  • 双 SPI：SCLK、/CS、IO0、IO1、/WP
  • 读取
  • 普通读取（串行）：55MHz 时钟速率
  • 快速读取（串行）：108MHz 时钟速率
  • 双路读取：108MHz 时钟速率
  • 编程
  • 串行输入页编程，最大 256 字节
  • 擦除
  • 块擦除（64/32 KB）
  • 扇区擦除（4 KB）
  • 芯片擦除
  • 编程/擦除速度
  • 页编程时间：典型值 0.8ms
  • 扇区擦除时间：典型值 100ms
  • 块擦除时间：典型值 0.3/0.5s
  • 芯片擦除时间：典型值 3s
  • 灵活的架构
  • 4K 字节扇区
  • 32/64K 字节块
  • 低功耗
  • 最大工作电流 20mA
  • 最大掉电电流 5uA
  • 软件/硬件写保护
  • 通过 WP 引脚启用/禁用保护
  • 通过软件写保护全部或部分存储器
  • 可选择顶部或底部、扇区或块
  • 单电源电压
  • 完整电压范围：2.7~3.6V
  • 温度范围
  • 商业级（0°C~+70°C）
  • 工业级（-40°C~+85°C）
  • 循环耐久性/数据保持力
  • 任何扇区典型 10 万次编程-擦除循环
  • 典型 20 年数据保持力
  • 高级功能
  • 每个器件具有 128 位识别码

数据手册PDF

放大查看下载PDF
