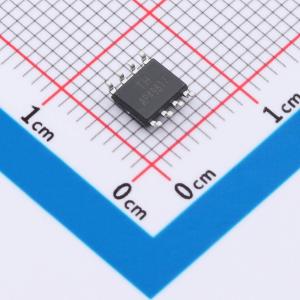

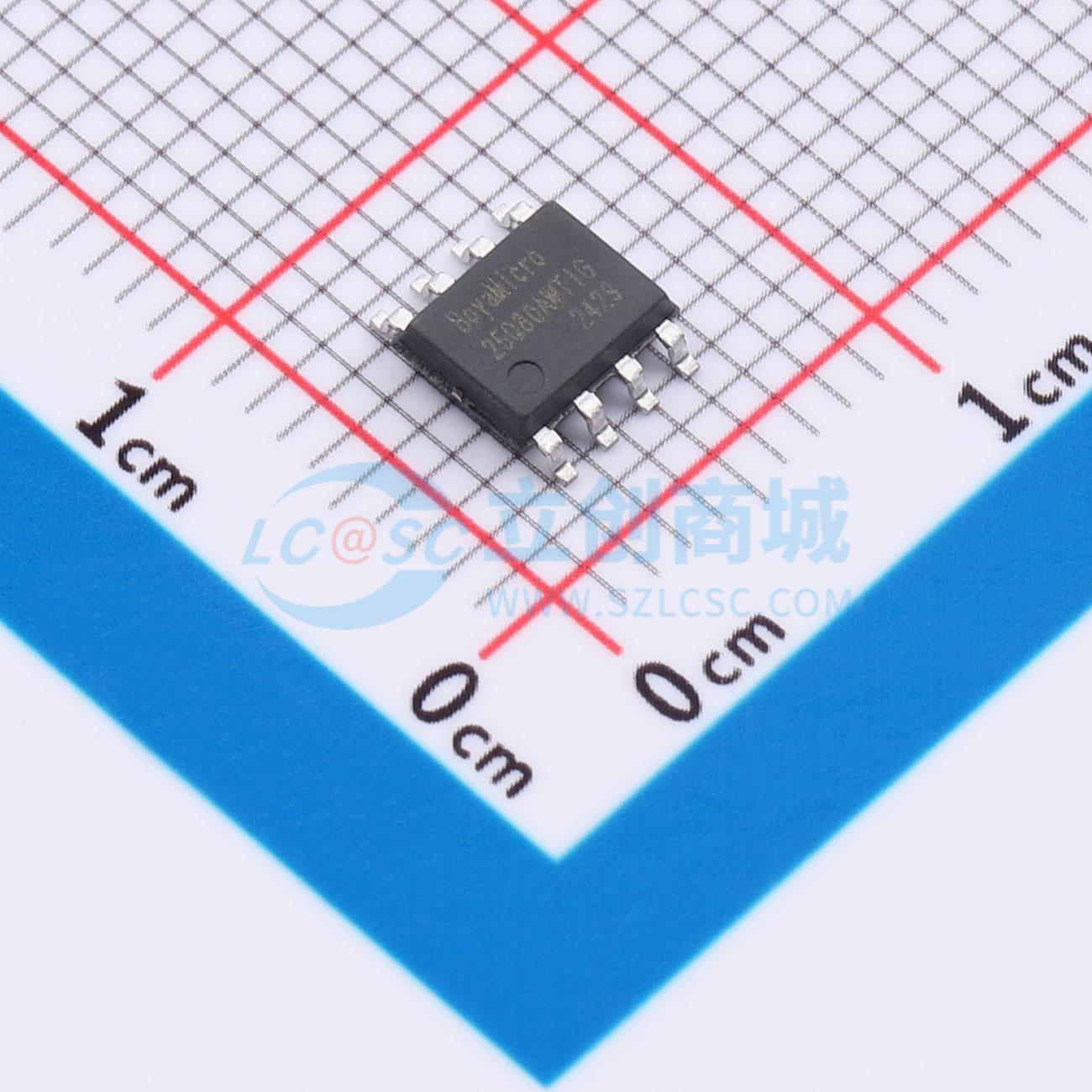

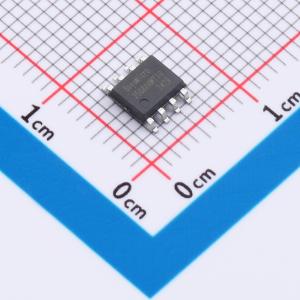

BY25Q80AWTIG(T)实物图
  • BY25Q80AWTIG(T)商品缩略图
  • BY25Q80AWTIG(T)商品缩略图
  • BY25Q80AWTIG(T)商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

BY25Q80AWTIG(T)

8M-bit SPI Flash 存储器

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
8M位串行外设接口（SPI）闪存，适用于各种大批量消费类应用，其中程序代码从闪存映射到嵌入式或外部RAM中执行。该设备灵活的擦除架构及其页面擦除粒度也非常适合数据存储，无需额外的数据存储设备。设备的擦除块大小经过优化，以满足当今代码和数据存储应用的需求。通过优化擦除块的大小，可以更有效地利用内存空间
品牌名称
BOYAMICRO(博雅)
商品型号
BY25Q80AWTIG(T)
商品编号
C50172542
商品封装
SOP-8-150mil​
包装方式
管装
商品毛重
0.1448克(g)

商品参数

属性参数值
商品目录NOR FLASH
接口类型SPI
存储容量8Mbit
时钟频率(fc)100MHz
工作电压1.65V~3.6V
待机电流0.6uA
擦写寿命100000次
属性参数值
写周期时间(Tw)-
页写入时间(Tpp)2ms
块擦除时间(tBE)8ms
数据保留 - TDR(年)20年
工作温度-40℃~+85℃
功能特性硬件写保护；绝对写保护；写使能锁存；软件写保护；上电复位

商品概述

BY25Q80AW是一款8M位串行外设接口(SPI)闪存，设计用于各种大批量消费类应用，在这些应用中，程序代码从闪存映射到嵌入式或外部RAM中执行。该器件具有灵活的擦除架构，其页面擦除粒度也使其成为数据存储的理想选择，无需额外的数据存储设备。

商品特性

  • 8M位SPI NOR闪存
  • 串行外设接口(SPI)
  • 标准SPI：SCLK、/CS、SI、SO、/WP、/HOLD
  • 双SPI：SCLK、/CS、IO0、IO1、/WP、/HOLD
  • 四SPI：SCLK、/CS、IO0、IO1、IO2、IO3
  • 软件复位
  • 读取
  • 正常读取数据：65MHz时钟速率
  • 其他读取数据：100MHz时钟速率
  • 编程
  • 串行输入页编程，最多256字节
  • 双输入页编程，最多256字节
  • 四输入页编程，最多256字节
  • 编程挂起与恢复
  • 擦除
  • 页擦除(256字节)
  • 块擦除(64/32 KB)
  • 扇区擦除(4 KB)
  • 芯片擦除
  • 擦除挂起与恢复
  • 编程/擦除速度
  • 页编程时间：典型值2ms
  • 页擦除时间：典型值8ms
  • 扇区/块擦除时间：典型值8ms
  • 芯片擦除时间：典型值8ms
  • 灵活架构
  • 4K字节扇区
  • 32/64K字节块
  • 低功耗
  • 最大工作电流3mA
  • 最大掉电电流0.6uA
  • 软件/硬件写保护
  • 3个512字节安全寄存器，带OTP锁
  • 通过WP引脚启用/禁用保护
  • 通过软件保护写保护全部/部分存储器
  • 顶部或底部、扇区或块选择
  • 单电源电压
  • 全电压范围：1.65 ~ 3.6 V
  • 温度范围
  • 商业级(0°C 至 +70°C)
  • 工业级(-40°C 至 +85°C)
  • 循环耐久性/数据保持
  • 任何扇区典型100k次编程-擦除循环
  • 典型20年数据保持
