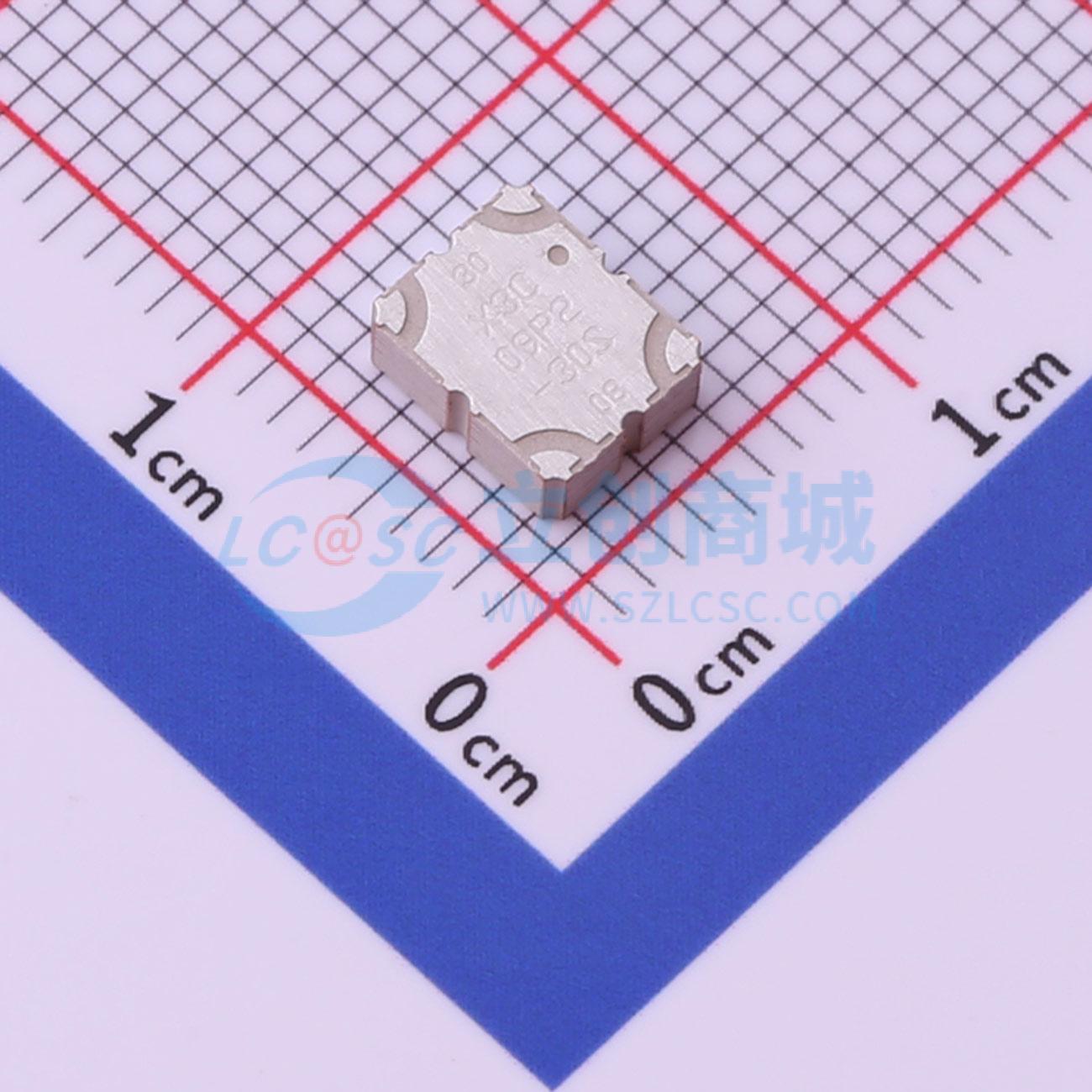

温馨提醒：图片仅供参考，商品以实物为准

X3C09P2-30S

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: X3C09P2-30S 是一款低剖面、高性能的 30 dB 方向耦合器，采用易于使用的表面贴装封装。适用于 AMPS、GSM、WCDMA 和 LTE 频段应用。特别适用于高功率和频率检测，以及 VSWR 监测。
品牌名称: Anaren(安伦)
商品型号: X3C09P2-30S
商品编号: C509456
商品封装: SMD,5x6.4mm
包装方式: 编带
商品毛重: 0.244克(g)

商品概述

X3C09P2-30S 是一款低剖面、高性能的30dB定向耦合器，采用了一种新型易用且适合生产的表面贴装封装。它专为AMPS、GSM、WCDMA和LTE频段应用设计。X3C09P2-30S特别适用于功率和频率检测以及驻波比（VSWR）监测，在这些应用中需要严格控制的耦合和低插入损耗。它可以用于高达225瓦的高功率应用。

该部件经过了严格的资格测试，并使用了与常见基板如FR4、G10、RF-35、RO4003和聚酰亚胺等热膨胀系数（CTE）相匹配的材料制造。产品采用了符合RoHS标准的6/6浸锡工艺生产。

应用领域

AMPS, GSM, WCDMA and LTE band应用
功率和频率检测
VSWR监测

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	RF耦合器
	频率	800MHz~1GHz
	耦合系数	30.2dB

	属性	参数值
	插入损耗	0.1dB
	工作温度	-55℃~+95℃
