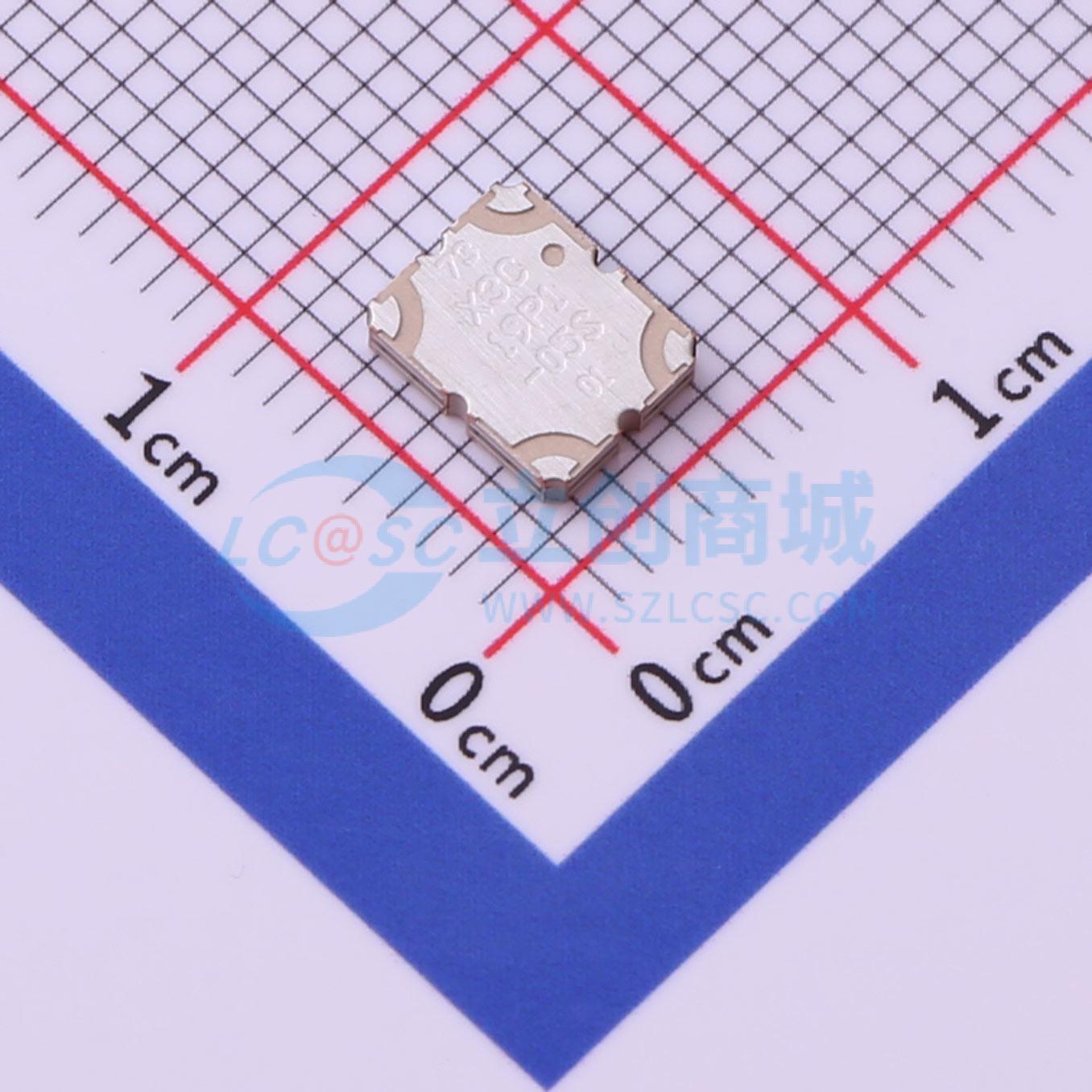

温馨提醒：图片仅供参考，商品以实物为准
X3C19P1-05S
X3C19P1-05S
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- X3C19P1-05S 是一款低剖面、高性能的5dB定向耦合器，采用易于使用的表面贴装封装。适用于DC、WCDMA、LTE和PCS应用。
- 品牌名称
- Anaren(安伦)
- 商品型号
- X3C19P1-05S
- 商品编号
- C509459
- 商品封装
- SMD-4P
- 包装方式
- 编带
- 商品毛重
- 0.147克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF耦合器 | |
| 频率 | 1.7GHz~2GHz | |
| 耦合系数 | 5dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 0.15dB | |
| 工作温度 | -55℃~+95℃ |
商品概述
X3C19P1-05S 是一种低剖面、高性能的5dB定向耦合器，采用了一种新型易于使用且适合制造的表面贴装封装。它专为DC、WCDMA、LTE和PCS应用设计。X3C19P1-05S特别适用于高功率放大器中的非二进制分割与合并，例如，与3dB耦合器一起使用以实现三路分配，以及其他需要低插入损耗的信号分配应用。它可以用于高达70瓦的高功率应用。
该部件经过了严格的资格测试，并且使用了与常见基板（如FR4、G-10、RF-35、RO4003和聚酰亚胺）热膨胀系数相匹配的材料制造。产品采用符合RoHS标准的6/6浸锡镀层生产。
应用领域
- DC, WCDMA, LTE 和 PCS 应用
- 用于高功率放大器中的非二进制分割和组合，例如与3dB耦合器一起使用以实现三路分配
- 其他需要低插入损耗的信号分配应用
