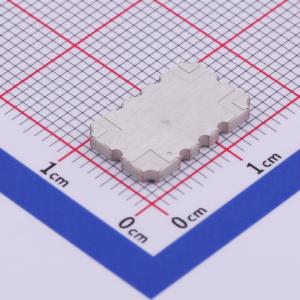

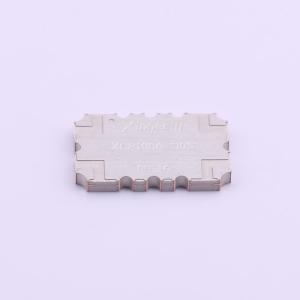

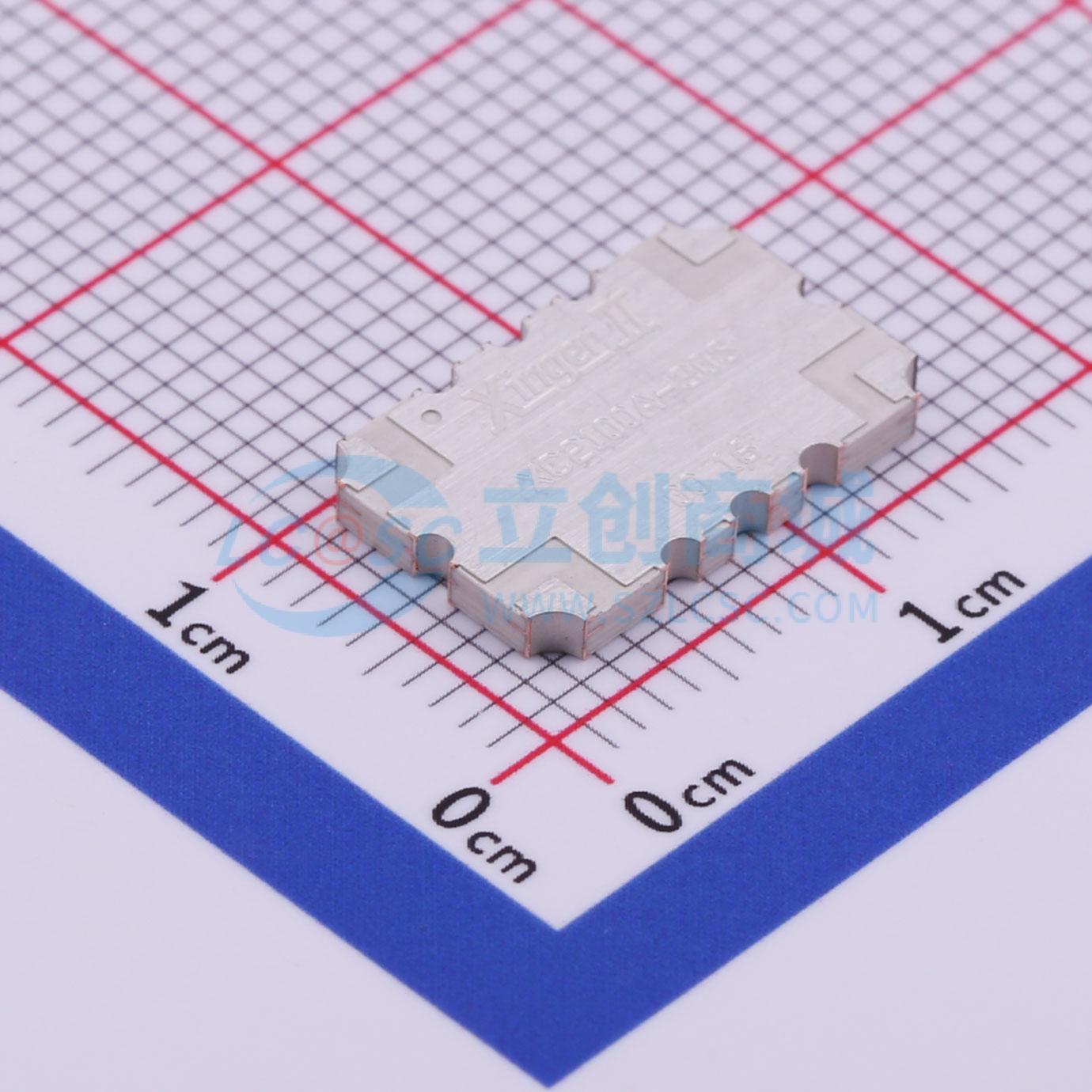

温馨提醒：图片仅供参考，商品以实物为准
XC2100A-30S
30 dB定向耦合器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低剖面、高性能30 dB定向耦合器，采用易于使用的表面贴装封装。适用于UMTS和其他3G应用，特别适合功率和频率检测以及VSWR监测。
- 品牌名称
- Anaren(安伦)
- 商品型号
- XC2100A-30S
- 商品编号
- C509477
- 商品封装
- SMD-4P
- 包装方式
- 编带
- 商品毛重
- 0.574克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF耦合器 | |
| 频率 | 1.805GHz~2.3GHz | |
| 耦合系数 | 30dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 0.15dB | |
| 工作温度 | -55℃~+95℃ |
商品概述
XC2100A-30是一款低剖面、高性能的30dB定向耦合器，采用了一种新型易用且适合生产的表面贴装封装。它专为UMTS及其他3G应用设计。XC2100A-30特别适用于功率和频率检测以及VSWR监测，在这些应用场景中需要严格控制的耦合度和低插入损耗。它可以用于高达120瓦的高功率应用。
该部件经过了严格的资格测试，并使用了与常见基板（如FR4、G-10、RF-35、RO4350和聚酰亚胺）热膨胀系数(CTE)相兼容的材料制造。提供两种符合RoHS标准的镀层：5/6锡铅(XC2100A-30P)和全锡浸渍(XC2100A-30S)。
