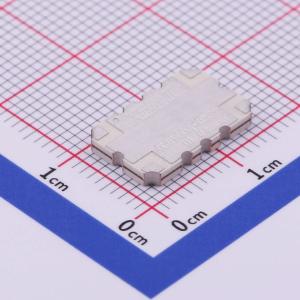

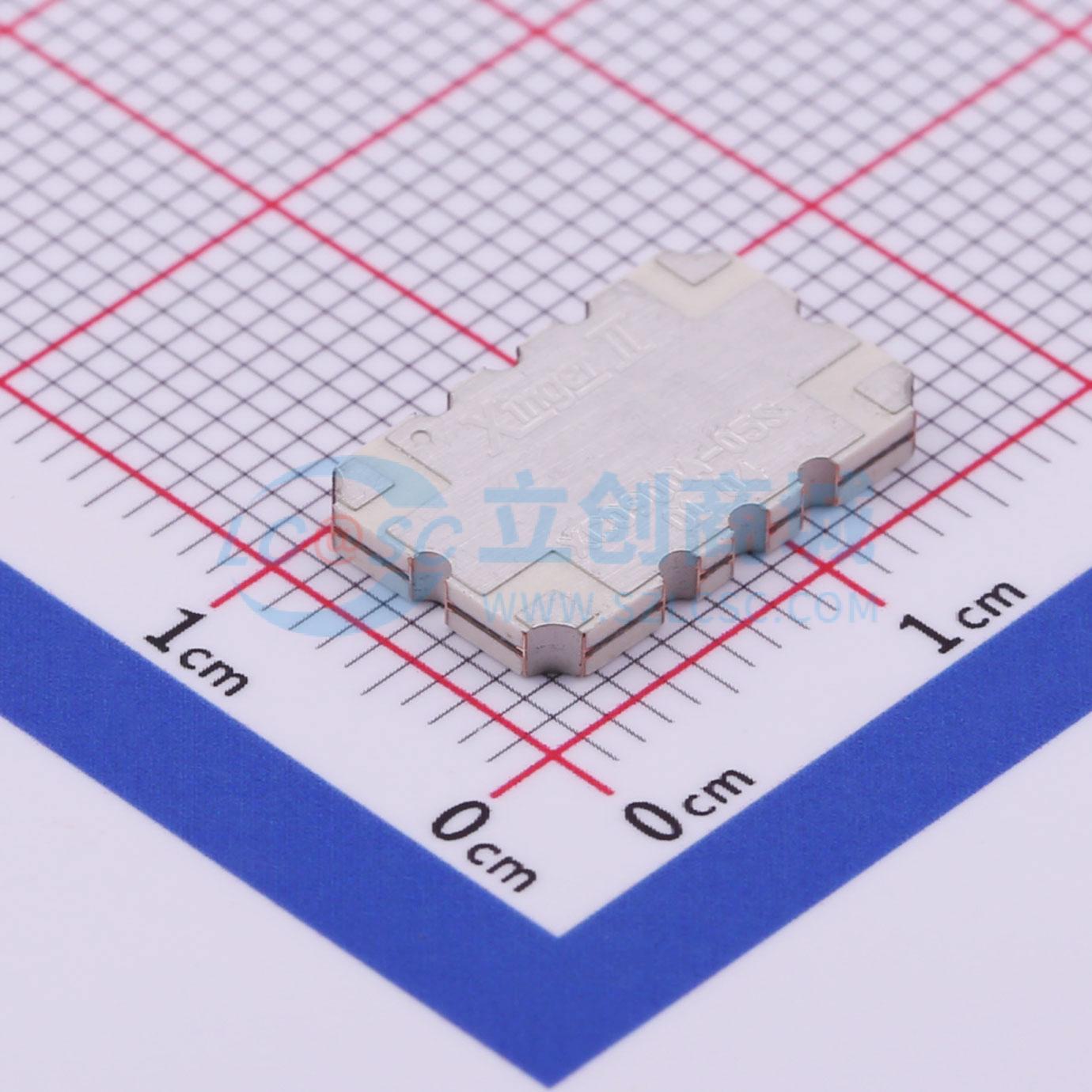

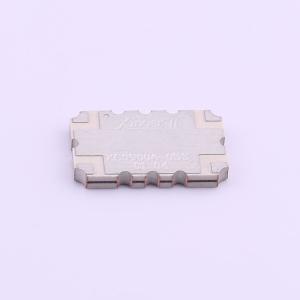

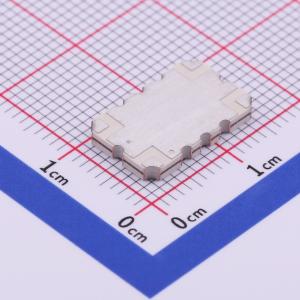

XC0900A-05S
XC0900A-05S
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低剖面、高性能5 dB定向耦合器，采用易于使用的表面贴装封装，适用于AMPS频段应用。特别适用于高功率放大器中的非二进制分裂和组合，例如与3 dB耦合器一起使用以实现3路分割，以及其他需要低插入损耗的信号分配应用。可应用于高达250瓦的高功率应用。
- 品牌名称
- Anaren(安伦)
- 商品型号
- XC0900A-05S
- 商品编号
- C509467
- 商品封装
- SMD-4P
- 包装方式
- 编带
- 商品毛重
- 0.64克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF耦合器 | |
| 频率 | 800MHz~1GHz | |
| 耦合系数 | 5dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 0.19dB | |
| 工作温度 | -55℃~+95℃ |
商品概述
XC0900A-05 是一款低剖面、高性能的5dB定向耦合器，采用新型易于使用且适合制造的表面贴装封装。它专为AMPS频段应用设计。XC0900A-05 特别适用于高功率放大器中的非二进制分割和组合，例如与3dB耦合器一起使用以实现三路分配，以及其他需要低插入损耗的信号分配应用。它可以用于高达250瓦的高功率应用。
部件经过了严格的资格测试，并使用与常见基板（如FR4、G-10、RF-35、RO4350和聚酰亚胺）热膨胀系数(CTE)相匹配的材料制造。提供5/6锡铅(XC0900A-05P)和全锡浸镀(XC0900A-05S)两种符合RoHS标准的表面处理选项。
