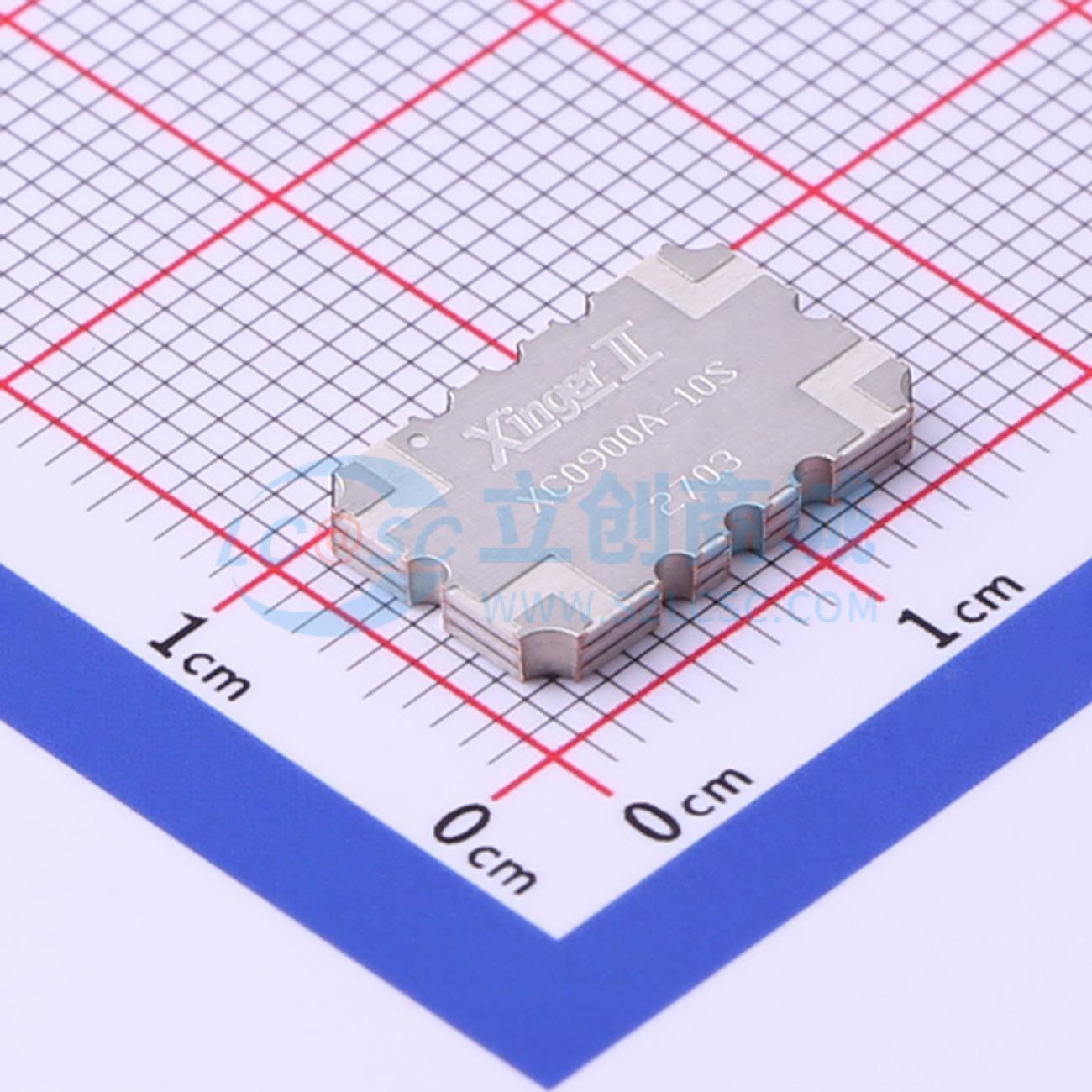

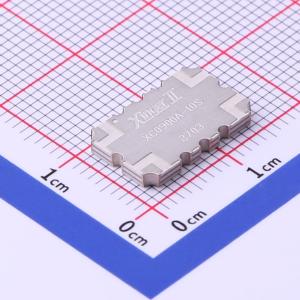

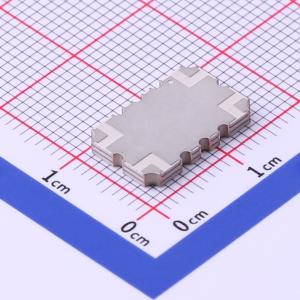

温馨提醒：图片仅供参考，商品以实物为准
XC0900A-10S
10 dB定向耦合器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- XC0900A-10是一款低剖面、高性能的10 dB定向耦合器，采用易于使用的表面贴装封装。适用于AMPS频段应用，最高功率可达250瓦。
- 品牌名称
- Anaren(安伦)
- 商品型号
- XC0900A-10S
- 商品编号
- C509468
- 商品封装
- SMD-4P
- 包装方式
- 编带
- 商品毛重
- 0.634克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF耦合器 | |
| 频率 | 800MHz~1GHz | |
| 耦合系数 | 10.1dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 0.16dB | |
| 工作温度 | -55℃~+95℃ |
商品概述
XC0900A-10 是一款低剖面、高性能的10dB定向耦合器，采用了一种新型易用且适合制造的表面贴装封装。它专为AMPS频段应用设计。XC0900A-10特别适用于功率和频率检测，以及例如前馈中的功率注入，这些场景需要严格控制的耦合度和低插入损耗。它可以用于高达250瓦的高功率应用。
该部件已经过严格的资格测试，并使用了与常见基板如FR4、G-10、RF-35、RO4350和聚酰亚胺等热膨胀系数（CTE）相匹配的材料制造。提供符合RoHS标准的5/6锡铅（XC0900A-10P）和6/6浸锡（XC0900A-10S）两种表面处理方式。
