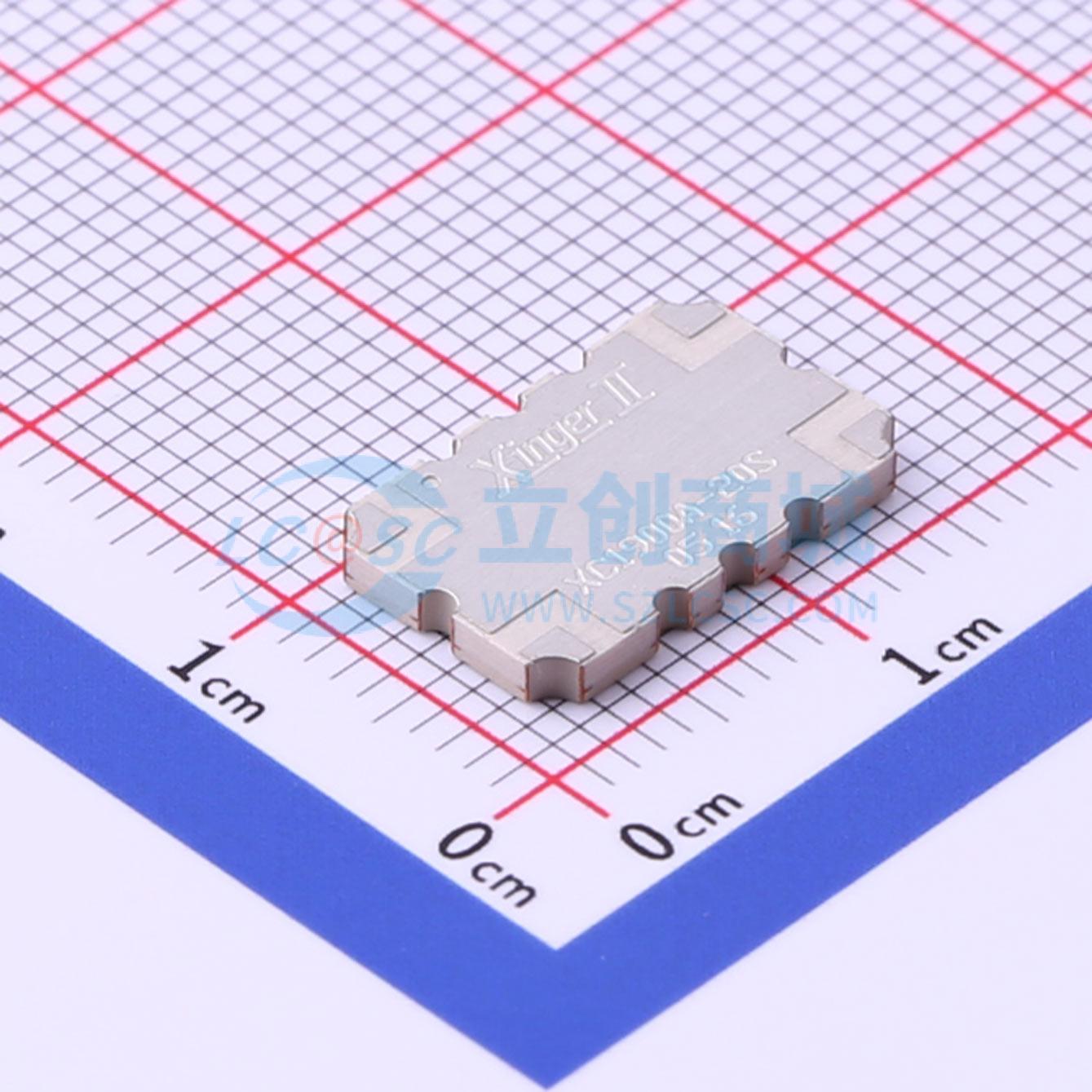

温馨提醒：图片仅供参考，商品以实物为准
XC1900A-20S
20 dB定向耦合器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- XC1900A-20是一款低剖面、高性能的20dB定向耦合器，采用易于使用的表面贴装封装。它专为DCS和PCS频段应用设计，适用于功率和频率检测以及VSWR监测。
- 品牌名称
- Anaren(安伦)
- 商品型号
- XC1900A-20S
- 商品编号
- C509473
- 商品封装
- SMD-4P
- 包装方式
- 编带
- 商品毛重
- 0.606克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF耦合器 | |
| 频率 | 1.7GHz~2GHz | |
| 耦合系数 | 20.1dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 0.15dB | |
| 工作温度 | -55℃~+95℃ |
商品概述
XC1900A - 20是一款薄型、高性能的20dB定向耦合器，采用全新易用且便于制造的表面贴装封装。它专为DCS和PCS频段应用而设计。XC1900A - 20特别适用于功率和频率检测，以及需要严格控制耦合和低插入损耗的VSWR监测。它可用于高达150瓦的高功率应用。 这些部件经过了严格的鉴定测试，采用热膨胀系数（CTE）与FR4、G - 10、RF - 35、RO4350和聚酰亚胺等常见基板相兼容的材料制造。有5引脚6引脚镀锡铅（XC1900A - 20P）和6引脚全浸锡（XC1900A - 20S）两种符合RoHS标准的表面处理工艺可供选择。
商品特性
- 1700 – 2000 MHz
- DCS和PCS频段
- 高功率
- 极低损耗
- 紧密耦合，高方向性
- 便于生产
- 卷带包装
- 有无铅（如图所示）或镀锡铅两种版本可供选择，可靠性高，失效率（FIT）为0.41
