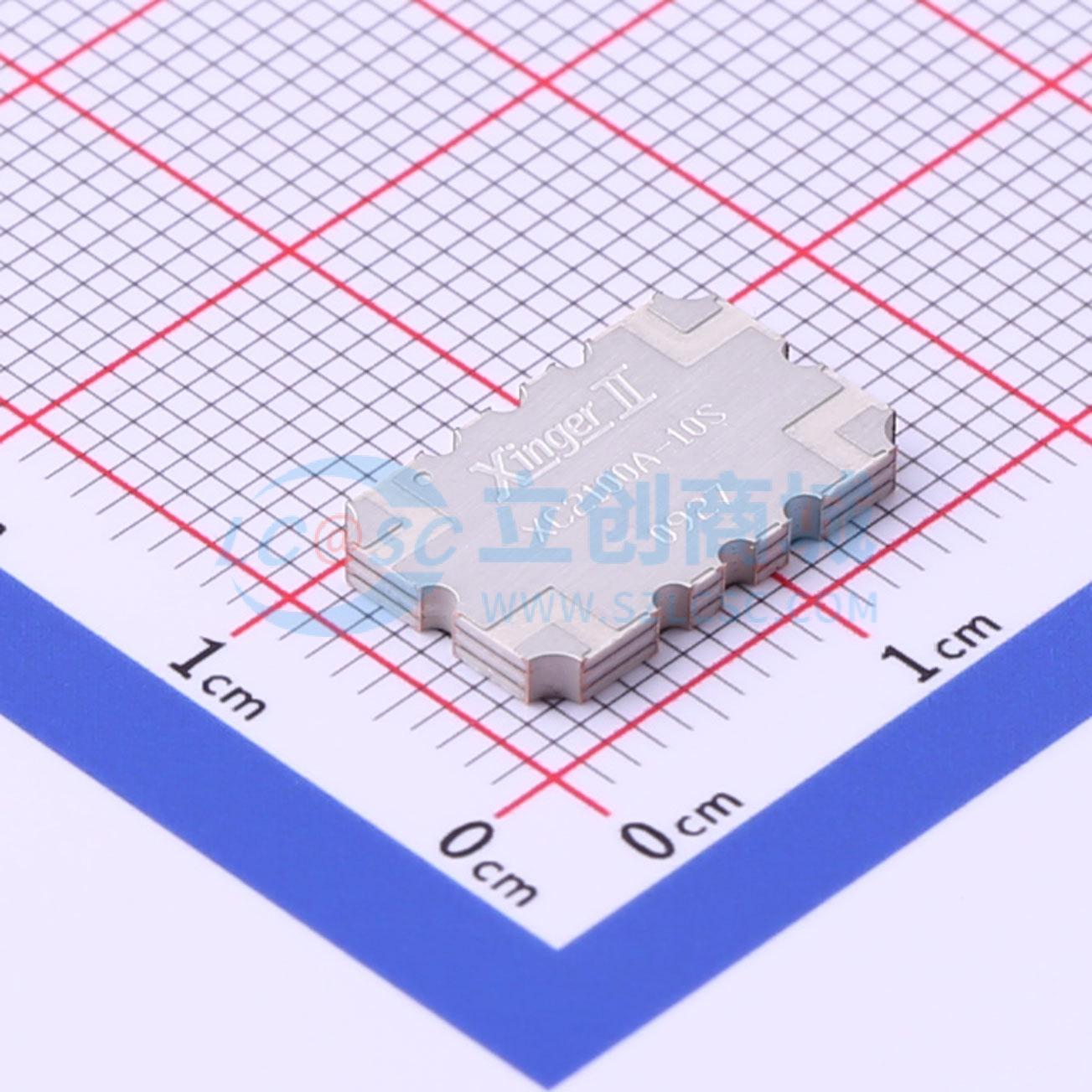

温馨提醒：图片仅供参考，商品以实物为准
XC2100A-10S
10 dB定向耦合器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- XC2100A-10S 是一款低轮廓、高性能的10 dB定向耦合器，采用易于使用的表面贴装封装，适用于高功率应用，最高可达175瓦。
- 品牌名称
- Anaren(安伦)
- 商品型号
- XC2100A-10S
- 商品编号
- C509475
- 商品封装
- SMD-4P
- 包装方式
- 编带
- 商品毛重
- 0.611克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF耦合器 | |
| 频率 | 2GHz~2.3GHz | |
| 耦合系数 | 10.1dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 0.16dB | |
| 工作温度 | -55℃~+95℃ |
商品概述
XC2100A-10 是一款低剖面、高性能的10dB定向耦合器，采用了一种新型易用且适合制造的表面贴装封装。它专为UMTS和其他3G应用设计。XC2100A-10特别适用于功率和频率检测，以及功率注入，例如在前馈应用中，需要严格控制耦合度和低插入损耗。它可用于高达175瓦的高功率应用。
该部件经过了严格的资格测试，并使用了与常见基板（如FR4、G-10、RF-35、RO4350和聚酰亚胺）热膨胀系数（CTE）相匹配的材料制造。提供5/6锡铅（XC2100A-10P）和6/6浸锡（XC2100A-10S）两种符合RoHS标准的镀层选择。
