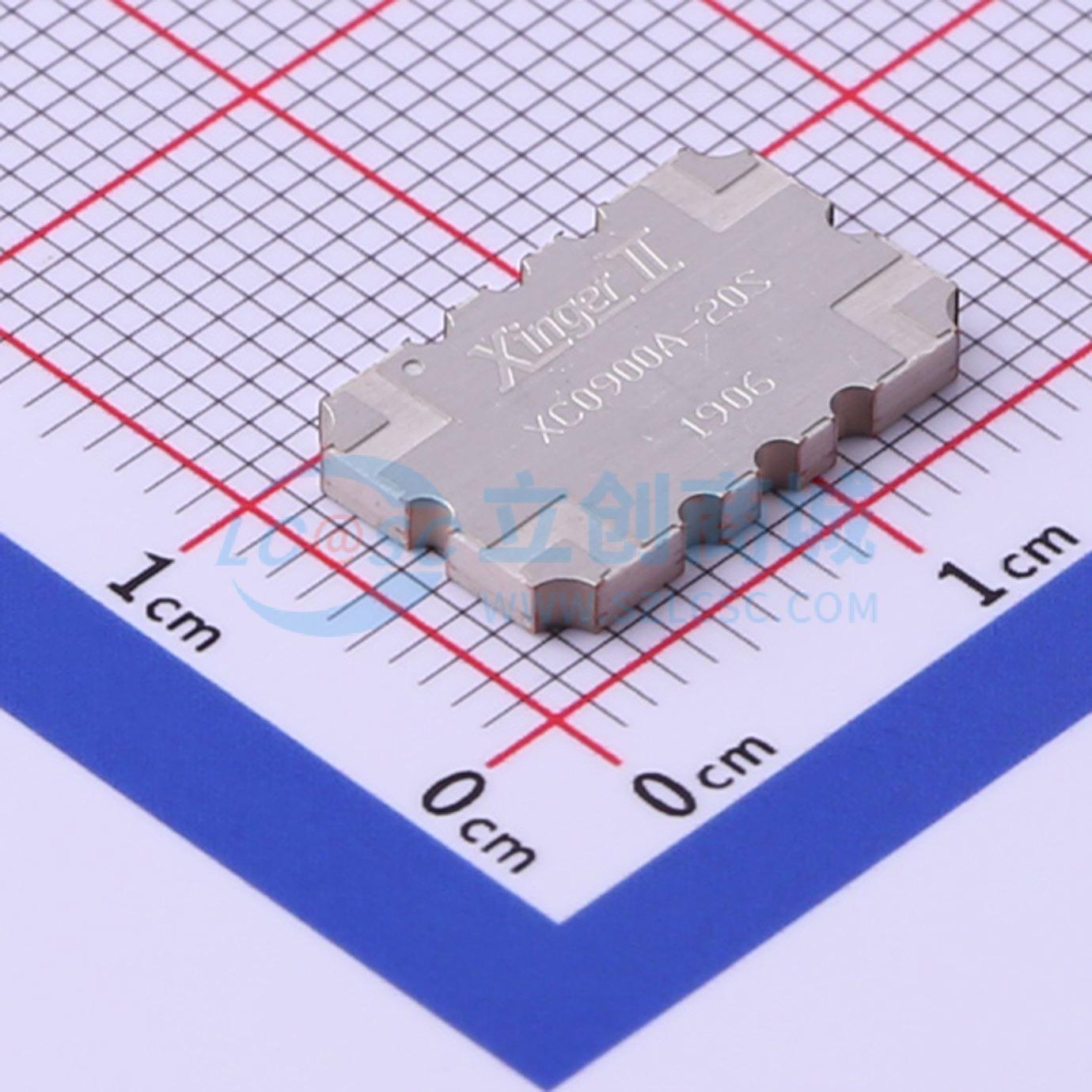

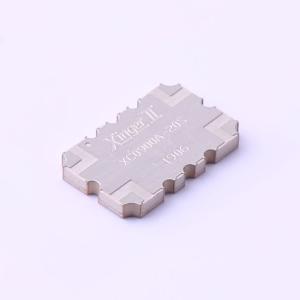

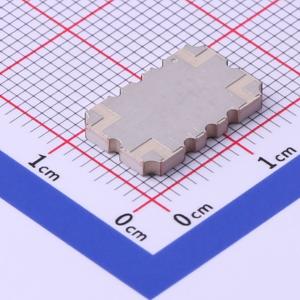

温馨提醒：图片仅供参考，商品以实物为准
XC0900A-20S
XC0900A-20S
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- XC0900A-20是一款低轮廓、高性能的20dB方向耦合器，采用易于使用的表面贴装封装。适用于AMPS频段应用，用于VSWR监测，要求紧密控制耦合和低插入损耗。可用于高达200瓦的高功率应用。
- 品牌名称
- Anaren(安伦)
- 商品型号
- XC0900A-20S
- 商品编号
- C509469
- 商品封装
- SMD-4P
- 包装方式
- 编带
- 商品毛重
- 0.633克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF耦合器 | |
| 频率 | 800MHz~1GHz | |
| 耦合系数 | 20.1dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 0.18dB | |
| 回波损耗 | 23dB | |
| 工作温度 | -55℃~+95℃ |
商品概述
XC0900A-20 是一种低剖面、高性能的20dB定向耦合器，采用了一种新型易于使用且适合制造的表面贴装封装。它专为AMPS频段应用设计。XC0900A-20特别适用于功率和频率检测以及VSWR监测，在这些应用场景中需要严格控制耦合度和低插入损耗。它可以用于高达200瓦的高功率应用。
该部件经过了严格的资格测试，并且使用了与常见基板（如FR4、G-10、RF-35、RO4350和聚酰亚胺）热膨胀系数(CTE)相匹配的材料制造。提供5/6锡铅(XC0900A-20P)和6/6浸锡(XC0900A-20S)两种符合RoHS标准的表面处理版本。
