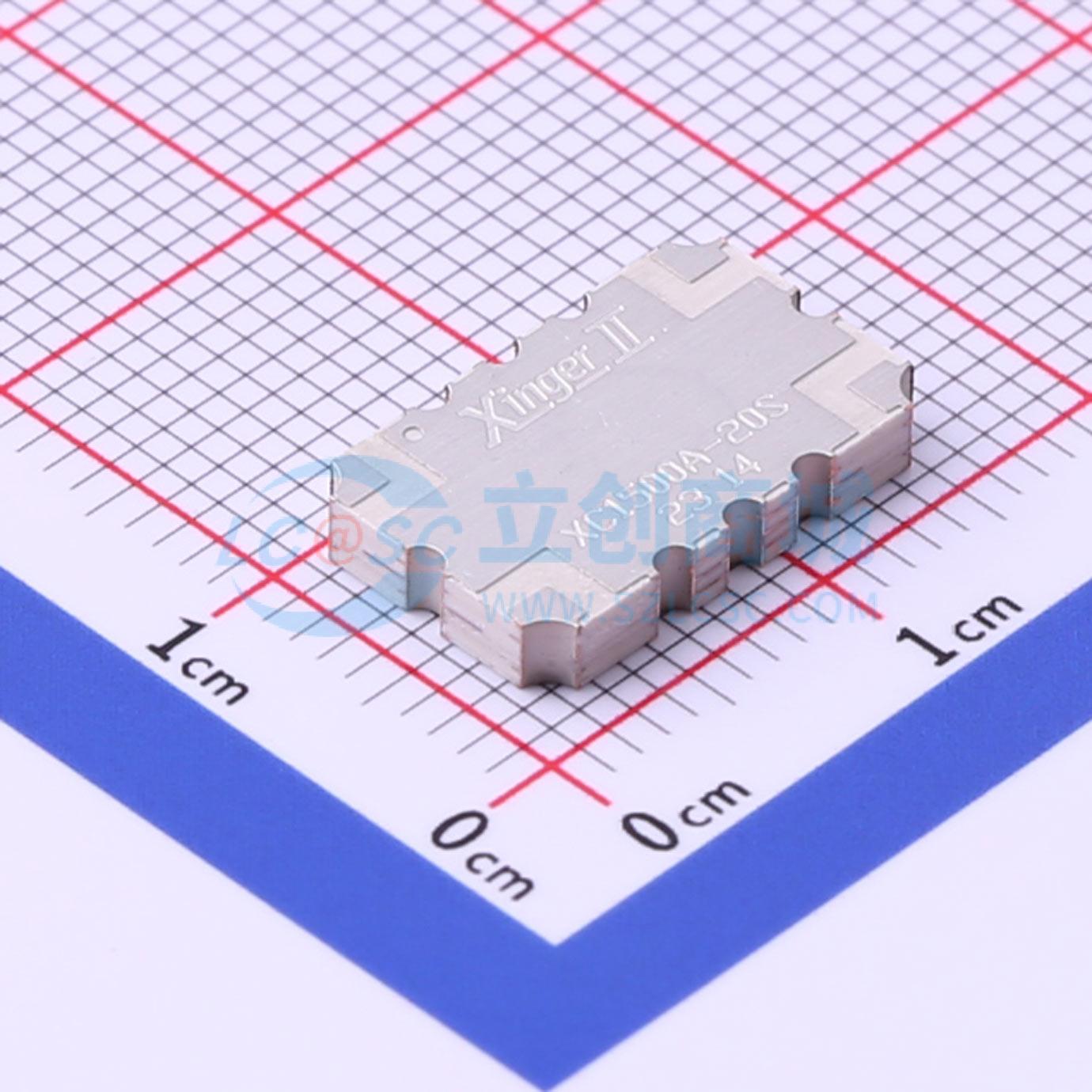

温馨提醒：图片仅供参考，商品以实物为准
XC1500A-20S
XC1500A-20S
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- XC1500A-20S 是一种低轮廓、高性能的20dB定向耦合器，采用易于使用的表面贴装封装。它设计用于AMPS频段应用，具有紧密控制的耦合和低插入损耗。
- 品牌名称
- Anaren(安伦)
- 商品型号
- XC1500A-20S
- 商品编号
- C509470
- 商品封装
- SMD-4P
- 包装方式
- 编带
- 商品毛重
- 0.767克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF耦合器 | |
| 频率 | 1GHz~2GHz | |
| 耦合系数 | 20dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 0.19dB | |
| 工作温度 | -55℃~+85℃ |
商品概述
XC1500A-20S 是一种低剖面、高性能的20dB定向耦合器，采用了一种新的易于使用且适合制造的表面贴装封装。它专为AMPS频段应用设计。XC1500A-20S特别适用于功率和频率检测，以及VSWR监测，在这些应用中需要严格控制耦合度和低插入损耗。它可以用于高达160瓦的高功率应用。
该部件经过了严格的资格测试，并使用了与常见基板（如FR4、G-10、RF-35、RO4350和聚酰亚胺）热膨胀系数(CTE)相兼容的材料制造。产品采用了符合RoHS标准的6/6浸锡涂层。
