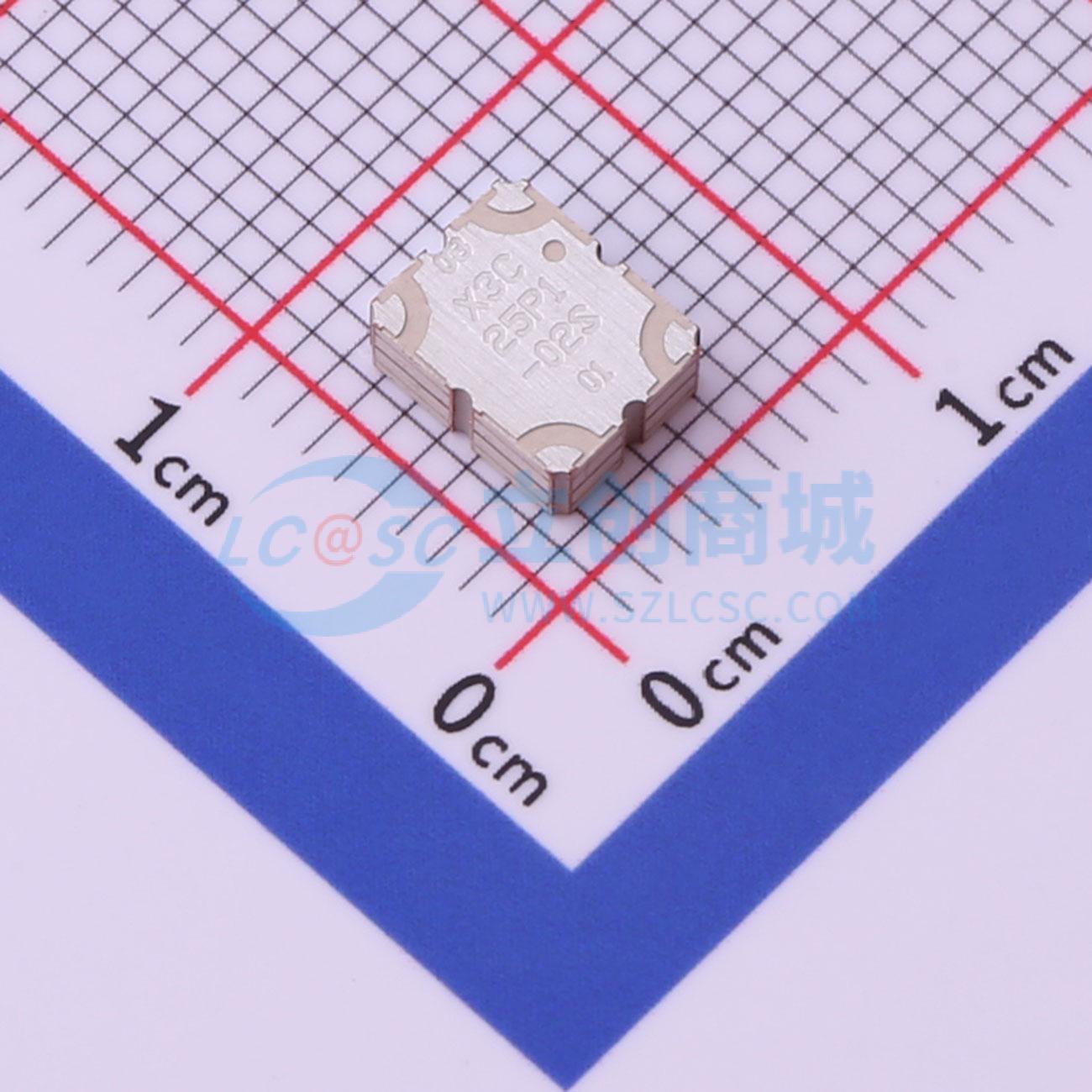

温馨提醒：图片仅供参考，商品以实物为准
X3C25P1-02S
X3C25P1-02S
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- X3C25P1-02S 是一款低剖面、高性能的2 dB 耦合器，采用易于使用的表面贴装封装。它专为Doherty应用设计，特别适用于Doherty放大器、信号分配和其他需要低插入损耗和紧密幅度相位平衡的应用。它可以用于高达70瓦的高功率应用。
- 品牌名称
- Anaren(安伦)
- 商品型号
- X3C25P1-02S
- 商品编号
- C509463
- 商品封装
- SMD-4P
- 包装方式
- 编带
- 商品毛重
- 0.242克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF耦合器 | |
| 频率 | 2.3GHz~2.7GHz | |
| 耦合系数 | 1.9dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 0.18dB | |
| 工作温度 | -55℃~+95℃ |
商品概述
X3C25P1-02S 是一种低剖面、高性能的2dB耦合器，采用了一种新的易于使用且适合制造的表面贴装封装。它专为Doherty应用设计。X3C25P1-02S特别适用于Doherty放大器以及需要低插入损耗和严格幅度与相位平衡的信号分配和其他应用。它可以用于高达70瓦的高功率应用。
该部件经过了严格的资格测试，并使用了与常见基板（如FR4、G-10、RF-35、RO4003和聚酰亚胺）热膨胀系数(CTE)兼容的材料制造。产品采用了符合RoHS标准的浸锡镀层。
