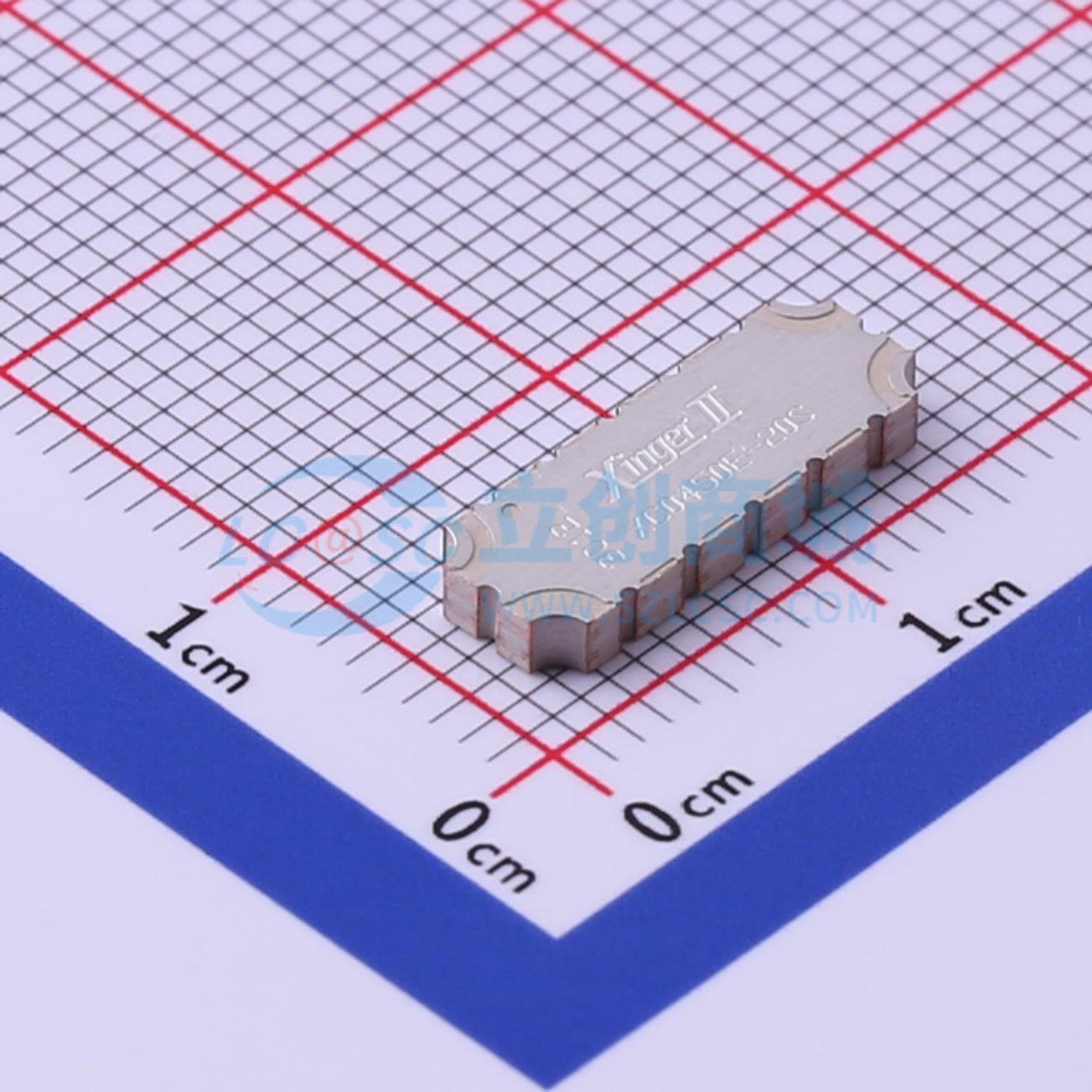

温馨提醒：图片仅供参考，商品以实物为准
XC0450E-20S
XC0450E-20S
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- XC0450E-20S是一款低剖面、高性能的20dB定向耦合器，采用易于使用的表面贴装封装。它特别适用于功率和频率检测，以及VSWR监测，要求严格的耦合和低插入损耗。它可以用于高达100瓦的高功率应用。
- 品牌名称
- Anaren(安伦)
- 商品型号
- XC0450E-20S
- 商品编号
- C509466
- 商品封装
- SMD-4P
- 包装方式
- 编带
- 商品毛重
- 0.444克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF耦合器 | |
| 频率 | 460MHz~470MHz | |
| 耦合系数 | 20.1dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 0.3dB | |
| 工作温度 | -55℃~+85℃ |
商品概述
XC0450E-20S 是一款低剖面、高性能的20dB定向耦合器，采用了一种易于使用且适合制造的表面贴装封装。该款XC0450E-20S特别适用于功率和频率检测以及驻波比监测，在这些应用中需要严格控制耦合度并保持较低的插入损耗。它可以用于高达100瓦的高功率应用。
部件经过了严格的资格测试，并使用了与常见基板（如FR4、G-10、RF-35、RO4350和聚酰亚胺）热膨胀系数(CTE)相匹配的材料制造。产品生产符合6/6 RoHS标准的浸锡要求。
应用领域
- 电源和频率检测
- VSWR 监控
- 高功率应用（最高可达100瓦）
