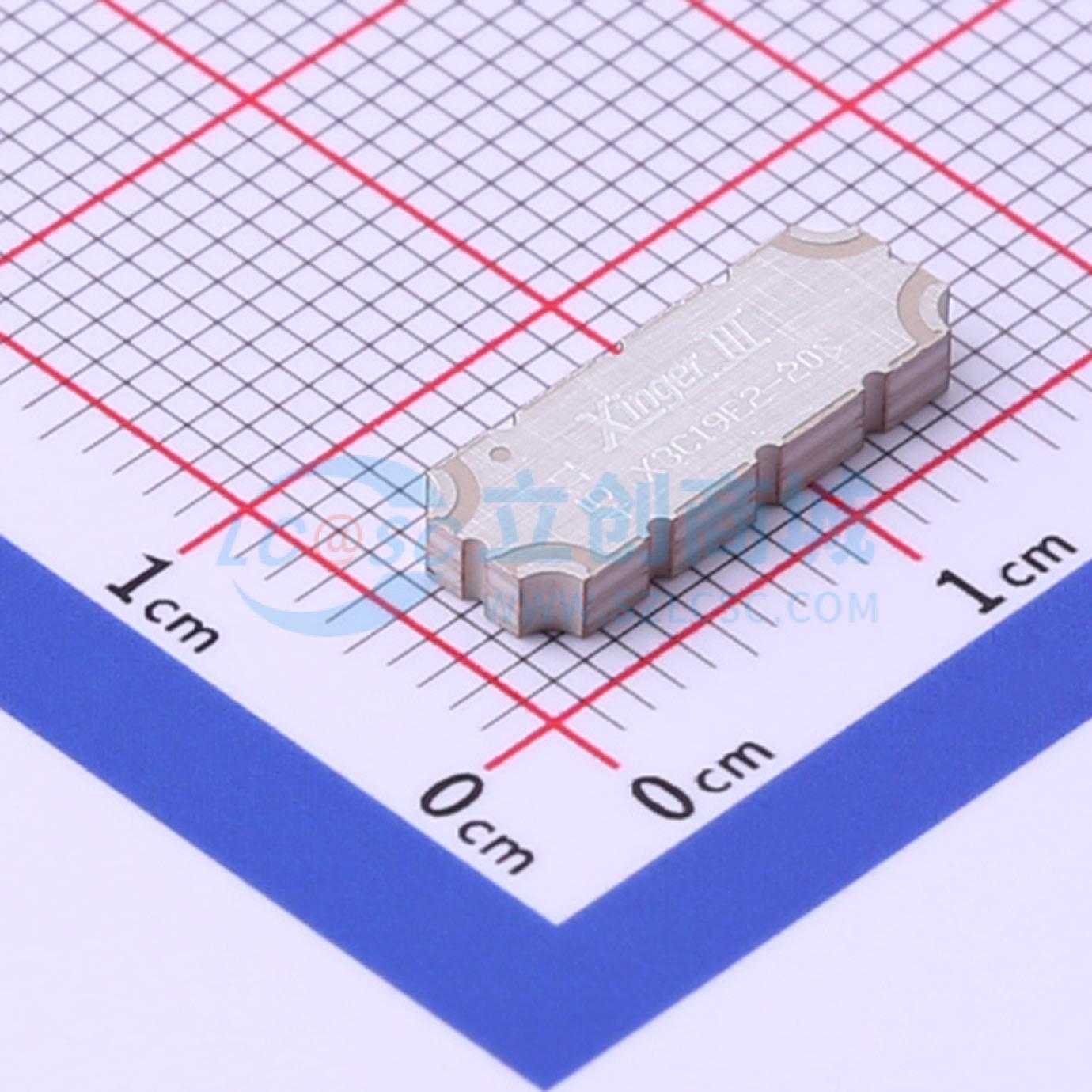

温馨提醒：图片仅供参考，商品以实物为准
X3C19E2-20S
X3C19E2-20S
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- X3C19E2-20S 是一款低轮廓、高性能的 20dB 定向耦合器，采用易于使用的表面贴装封装。适用于 DCS、PCS、WCDMA 和 LTE 频段应用。特别设计用于功率和频率检测以及 VSWR 监测，需要紧密控制耦合和低插入损耗。可在高达 225 瓦的高功率应用中使用。
- 品牌名称
- Anaren(安伦)
- 商品型号
- X3C19E2-20S
- 商品编号
- C509457
- 商品封装
- SMD-4P
- 包装方式
- 编带
- 商品毛重
- 0.398克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF耦合器 | |
| 频率 | 1.4GHz~2.7GHz | |
| 耦合系数 | 20dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 0.1dB | |
| 回波损耗 | - | |
| 工作温度 | -55℃~+95℃ |
商品概述
X3C19E2-20S 是一款低剖面、高性能的20dB定向耦合器，采用新型易用且适合制造的表面贴装封装。它专为DCS、PCS、WCDMA和LTE频段应用设计。X3C19E2-20S特别适用于功率和频率检测以及VSWR监测，在这些应用中需要严格控制耦合度和低插入损耗。它可以用于高达225瓦的高功率应用。该产品经过了严格的资格测试，并使用与常见基板（如FR4、G-10、RF-35、RO4003和聚酰亚胺）热膨胀系数（CTE）相兼容的材料制造。产品采用符合RoHS标准的6/6锡浸镀层生产。
应用领域
- DCS、PCS、WCDMA 和 LTE 频段应用
- 功率和频率检测
- VSWR 监控
