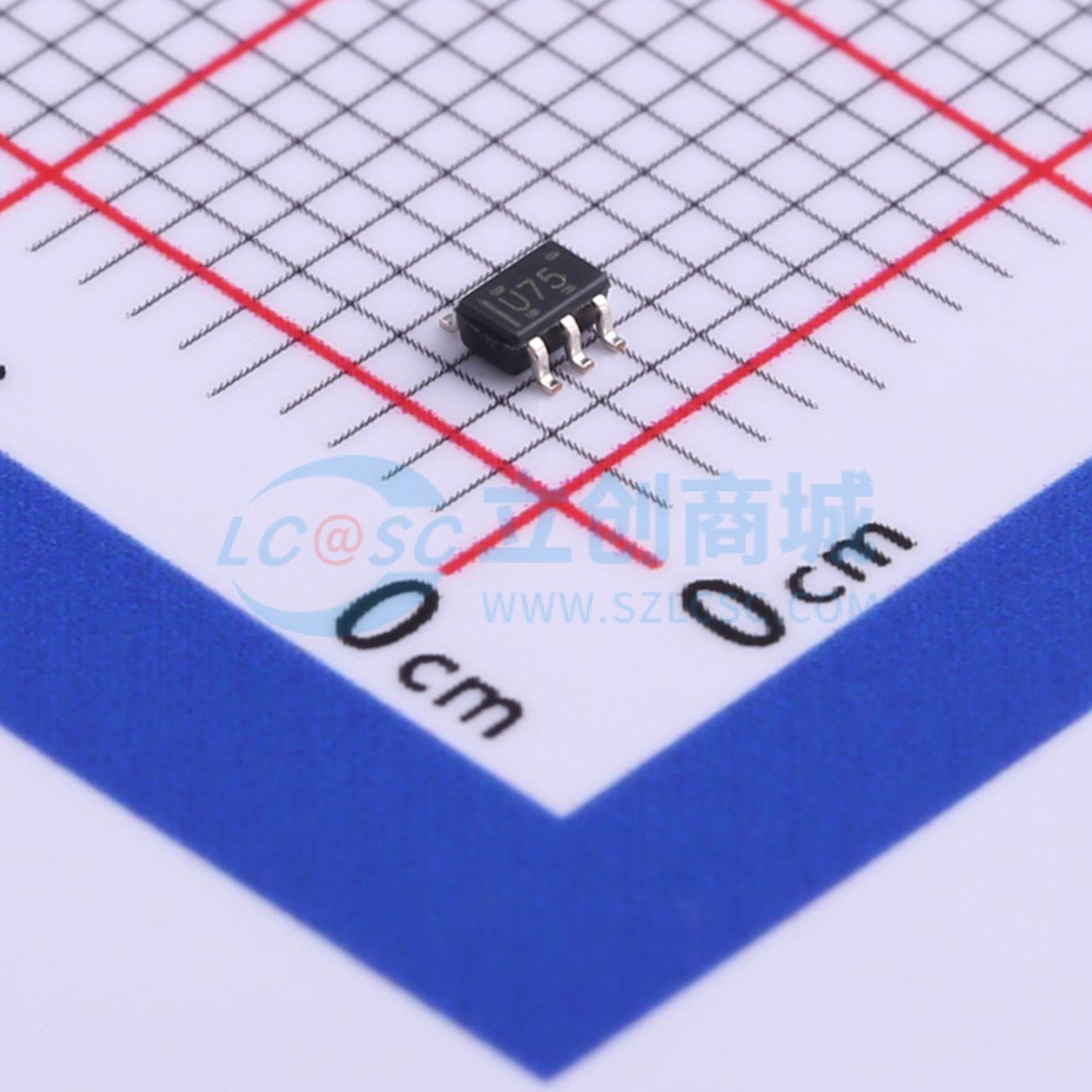

温馨提醒：图片仅供参考，商品以实物为准
SN74AUC1G17DCKR
单路施密特触发缓冲器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AUC1G17 具有施密特触发输入的单路 0.8V 至 2.7V 高速缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AUC1G17DCKR
- 商品编号
- C507221
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.015克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - | |
| 工作电压 | 0.8V~2.7V | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 9mA | |
| 拉电流(IOH) | 9mA | |
| 系列 | 74AUC | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | 2.1ns@1.8V,15pF | |
| 功能特性 | 掉电隔离 |
商品概述
SN74AUC1G17是单施密特触发缓冲器，可在0.8V~2.7V的VCC下工作，专为1.65V~1.95V的VCC工作场景设计。器件包含一个缓冲单元，实现Y=A的布尔逻辑功能，可作为独立缓冲器工作；由于施密特作用，其正沿信号和负沿信号可具有不同的输入阈值。该器件完全支持使用Ioff的部分掉电应用，Ioff电路会在器件掉电时禁用输出，防止电流回流损坏器件。采用NanoFree封装技术，将裸片作为封装主体。
商品特性
- 闩锁性能符合JESD 78 II类标准，性能超过100mA每路
- ESD保护符合JESD 22标准，可承受2000V人体模型静电、200V机器模型静电、1000V带电器件模型静电
- 提供多种封装形式可选
- 针对1.8V工作优化，具备3.6V I/O耐压能力，支持混合模式信号工作
- Ioff支持部分掉电模式与反向驱动保护
- 可在低于1V电压下工作
- 1.8V电压下最大传输延迟tpd为2.4ns
- 低功耗，ICC最大为10μA
- 1.8V电压下输出驱动能力为±8mA
应用领域
- AV接收器
- 便携式音频底座
- 蓝光播放器与家庭影院设备
- 嵌入式个人电脑
- 便携式MP3播放器/录音机
- 个人数字助理
- 电信/服务器交直流单路控制模拟与数字电源
- 客户端及企业级固态硬盘
- LCD/数字高清电视
- 企业级平板设备
- 服务器端视频分析
- 无线耳机、键盘、鼠标
