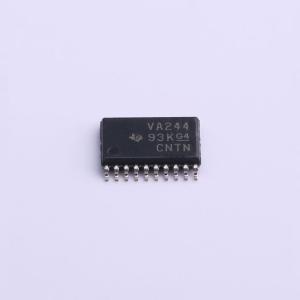

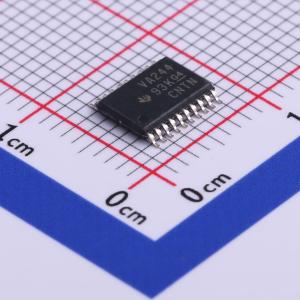

温馨提醒：图片仅供参考，商品以实物为准

SN74ALVC244PWR

三态输出，八路缓冲器/驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74ALVC244 具有三态输出的 8 通道、1.65V 至 3.6V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74ALVC244PWR
商品编号: C507219
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.123克(g)

商品参数

商品概述

SN74ALVC244是八路缓冲器/线路驱动器，设计用于1.65V~3.6V的VCC工作环境。该器件分为两个带有独立输出使能输入的4位线路驱动器，当输出使能为低电平时，器件将数据从A输入传输到Y输出；当输出使能为高电平时，输出处于高阻抗状态。为确保上电或掉电过程中保持高阻抗状态，输出使能需通过上拉电阻连接至VCC，电阻最小值由驱动器的灌电流能力决定。器件所有未使用的输入必须保持在VCC或接地，以保证器件正常工作。

商品特性

工作电压范围为1.65V~3.6V
3.3V工作电压下，最大传输延迟tpd为2.8ns
3.3V工作电压下，输出驱动能力为±24mA
闩锁性能超过JESD 17标准规定的250mA要求
ESD防护性能满足JESD 22标准要求，人体模型可达2000V，机器模型可达200V，充电器件模型可达1000V

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	1.65V~3.6V
	元件数	2
	每个元件位数	4
	通道类型	单向

	属性	参数值
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA
	系列	74ALVC
	工作温度	-40℃~+85℃
	静态电流(Iq)	10uA
	传播延迟(tpd)	2.8ns@3.3V,50pF
	功能特性	输出使能
